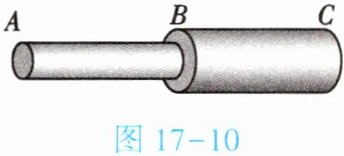

3.(★★)(双选)如图17-10所示，导体AB和BC是同种材料制成的长度相同、横截面积不同的两段导体，现将它们首尾相接连入电路中，设AB两端电压为$U_1$，BC两端电压为$U_2$，通过它们的电流分别为$I_1$和$I_2$，则下列判断正确的是 【 】


A.$U_1＞U_2$
B.$U_1＜U_2$
C.$I_1=I_2$
D.$I_1＞I_2$

1. AC

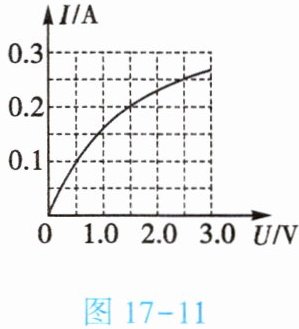

4. (★★★)已知某小灯泡正常发光时的电压为2.5 V,通过灯丝的电流与其两端电压的关系如图17-11所示,则此小灯泡正常发光时的电阻为 Ω。把此小灯泡与15 Ω的定值电阻并联在电源电压为1.5 V的电路中,则并联电路的总电流是 A。

1. 10 2. 0.3

5. (★★★)在图17-12所示的电路图中，电源电压为12 V。闭合开关后，电流表的示数为0.4 A，电压表的示数为8 V，则电阻器的电阻R是 Ω。将滑动变阻器的滑片P向右移动，电压表的示数将变。

1. 10 2. 小

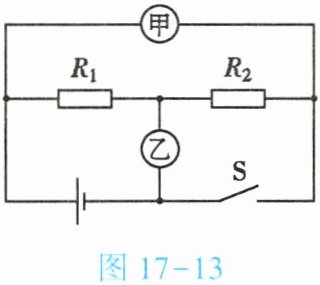

6. (★★★)如图17-13所示,两电阻器的电阻分别为$R_1$、$R_2$,当开关S闭合,甲、乙两表均为电压表时,两表示数之比$U_甲:U_乙=4:1$,则$R_1:R_2=$;当开关S断开,甲、乙两表均为电流表时,通过两电表的电流之比$I_甲:I_乙=$。

1. 3:1 2. 3:4

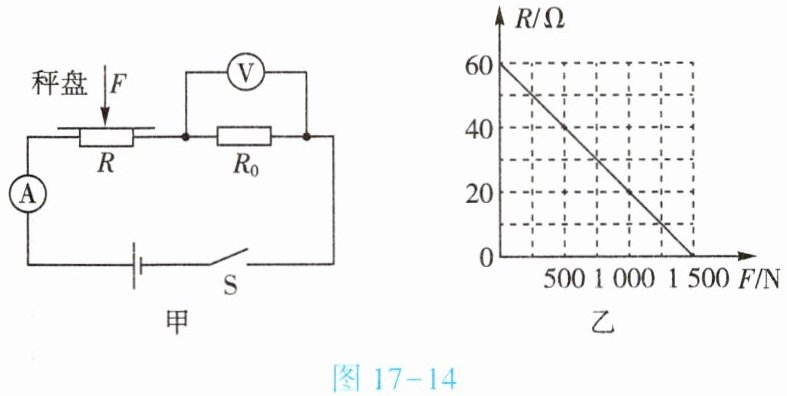

7.(★★★)(2025·东营)如图17-14甲所示是某款体重秤的简易电路,电路中电源电压恒为6 V,定值电阻的电阻$R_0$为10 Ω,电流表的测量范围为0~0.6 A,电压表的测量范围为0~3 V,R为压力传感器的电阻,它的大小与压力F的关系如图17-14乙所示(g取10 N/kg)。闭合开关S后,下列说法正确的是
【 】


A.当压力F增大时,电压表的示数减小
B.当压力F减小时,电压表与电流表示数之比变小
C.该装置所能测量的最大质量为150 kg
D.若将$R_0$换成20 Ω的定值电阻,则该装置所能测量的最大质量将变小

1. D

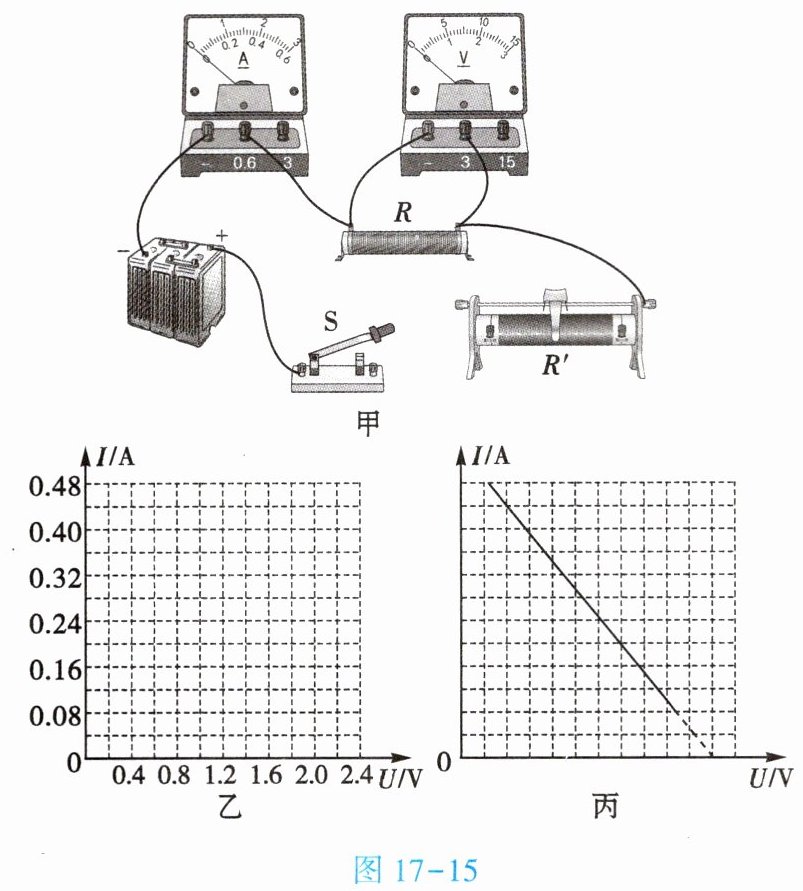

8. (★★★)如图17-15甲为小俊和小红在“探究电阻一定时电流与电压的关系”的实验中连接的部分实物图，电源电压保持不变，定值电阻的电阻为$R$，滑动变阻器的电阻为$R'$。

(1)用笔画线表示导线将实物图连接完整，使滑片向右滑动时电流表的示数变大。
(2)正确连接电路，闭合开关后，发现电流表无示数，电压表有示数，则电路可能出现的故障是。

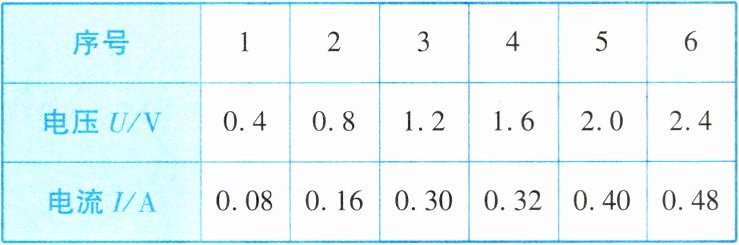

(3)排除故障后，测量出的数据如下表，请在图17-15乙的坐标纸中描点并画出$I-U$图像。

(4)小俊和小红分析图像后得出了结论，为了使结论具有普遍性，小俊提出用刚才的实验器材增加实验次数，小红提出换用不同的定值电阻重复前面的实验。你觉得科学合理的是(填“小俊”或“小红”)的方案。
(5)他们发现另外一组的同学画出的图像(图17-15丙)所反映出的规律与自己的不同，请你分析该小组实验中可能存在的问题：。

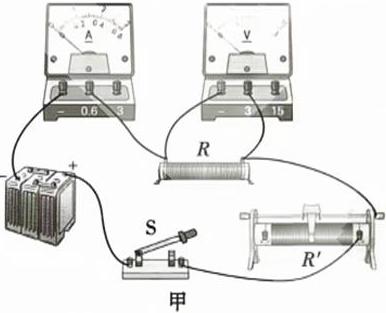

(1) 如答图17-2甲所示
(2) 定值电阻断路

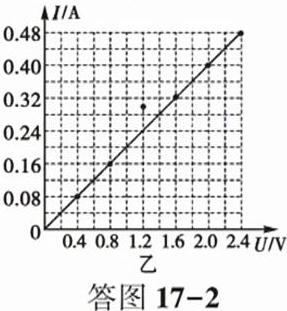

(3) 如答图17-2乙所示
(4) 小红
(5) 电压表与滑动变阻器并联
