9. (★★★)在“探究电压一定时电流与电阻的关系”的实验中,所选定值电阻的电阻分别为$R_1=5\ \Omega$、$R_2=10\ \Omega$、$R_3=20\ \Omega$,滑动变阻器的规格为“15 Ω 1 A”。

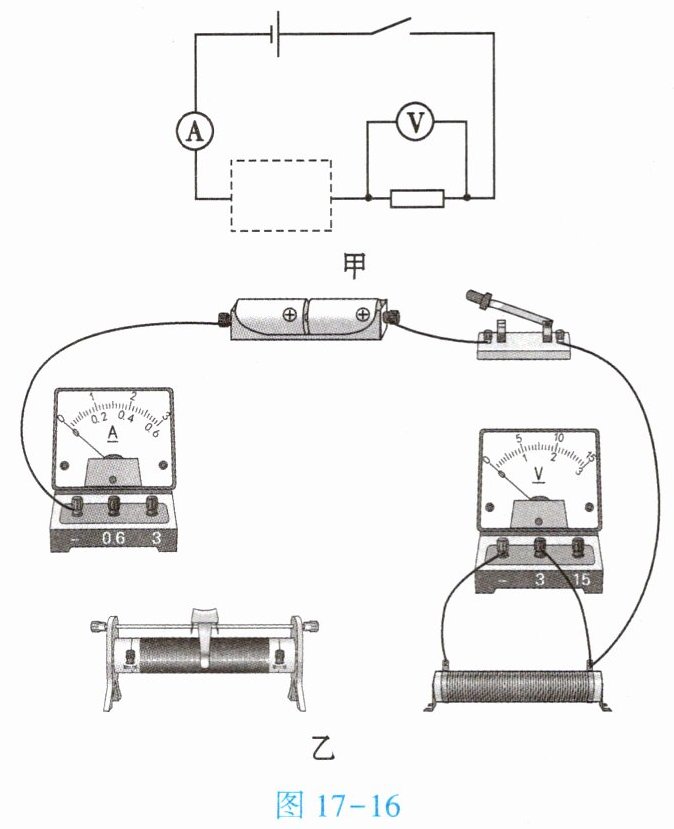

(1)请在图17-16甲中的虚线框内画出滑动变阻器的符号,并用笔画线表示导线,将图17-16乙所示的实物电路连接完整。

(2)连好电路后,按下列步骤进行实验:
①将电阻为$R_1$的定值电阻接入电路,调节滑动变阻器,使电压表的示数为1.5 V,记下电流表的示数$I_1$。
②用电阻为$R_2$的定值电阻替换电阻为$R_1$的定值电阻接入电路,接下来的操作是。
③用电阻为$R_3$的定值电阻替换电阻为$R_2$的定值电阻接入电路,当滑动变阻器接入电路中的电阻最大时,电压表的示数大于1.5 V,实验无法进行下去。为使实验继续进行下去,请写出一种解决问题的方法:。
(3)本实验的结论是。

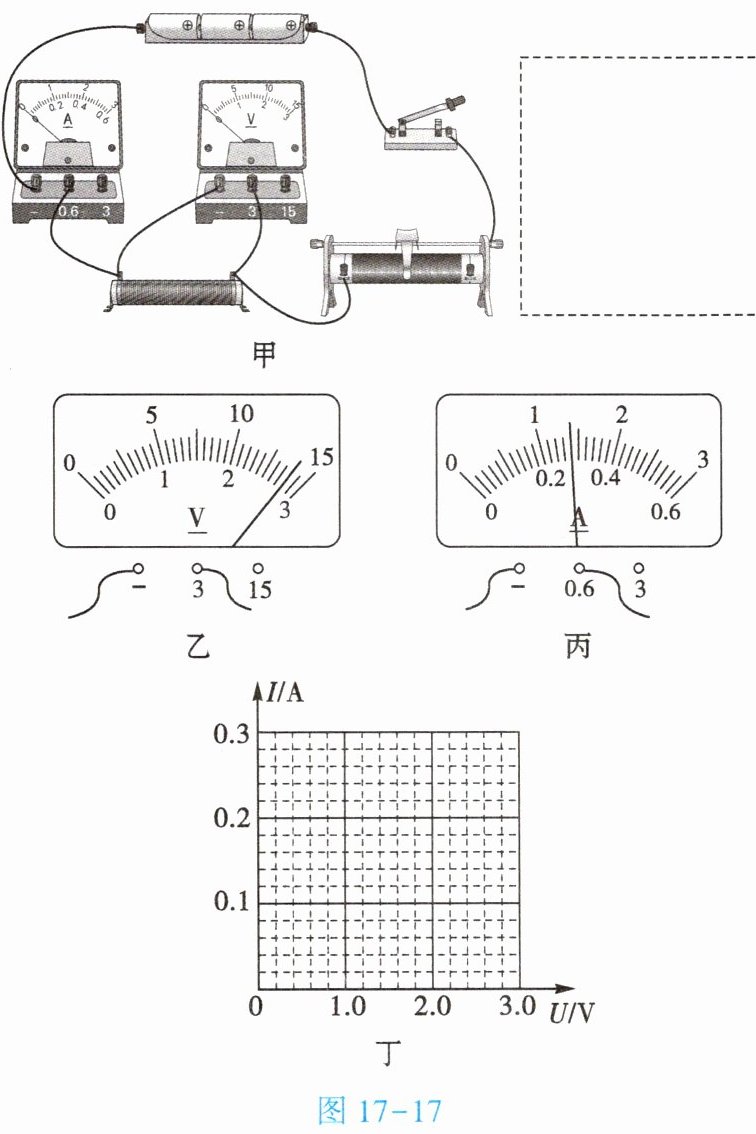

10. (★★★)小华用图17-17甲所示的电路探究电流与电压、电阻的关系。电源电压恒为4.5 V,滑动变阻器最大电阻为20 Ω。

(1)她先用电阻为10 Ω的定值电阻探究电流与电压的关系。
①图17-17甲是根据设计的电路图连接的实物电路,请在虚线框中画出该电路图。
②闭合开关前,应将滑动变阻器的滑片移到最右端,否则,闭合开关时(填“电流表”或“电压表”)指针的偏转可能超出所用测量范围。

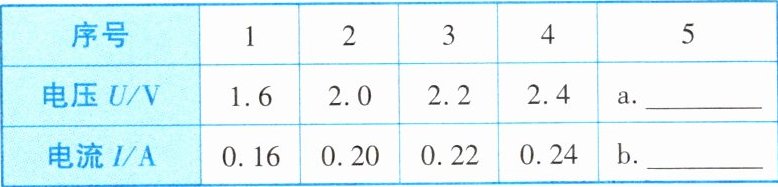

③闭合开关,移动滑片,记录了如下数据。第5次的电压表和电流表的示数如图17-17乙、丙所示,请将示数填入表中。

| 序号 | 1 | 2 | 3 | 4 | 5 |
| --- | --- | --- | --- | --- | --- |
| 电压 U/V | 1.6 | 2.0 | 2.2 | 2.4 | a. |
| 电流 I/A | 0.16 | 0.20 | 0.22 | 0.24 | b. |
④请在图17-17丁中描出上表中各组数据对应的点,并根据描出的点画出$I-U$图像。
⑤分析表中数据或图像的特点,可得出结论:电阻一定时,电流与电压成正比。得出此结论的理由是。
(2)接下来,她用原电路探究电压一定时,电流与电阻的关系。先调节滑片,使电压表示数为2 V,记录电流表示数;然后断开开关,将10 Ω的定值电阻依次换成5 Ω、15 Ω的定值电阻,闭合开关,移动滑片,使电压表示数仍为2 V,记录电流表示数。当换成20 Ω的定值电阻后,发现电压表示数始终不能为2 V,为了完成实验,下列方案可行的是(填字母)。
A. 换用电压为6 V的电源
B. 把电压表改接为0~15 V的测量范围
C. 在开关与滑动变阻器之间串联一个10 Ω的定值电阻

9.

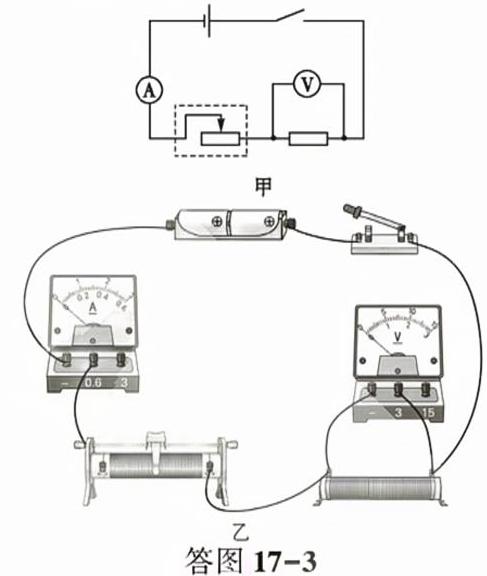

(1) 如答图17-3所示
(2) ② 调节滑动变阻器,使电压表的示数仍为1.5 V,记下电流表的示数$I_2$
③ 更换电压小一点的电源(或更换最大电阻不小于20 Ω的滑动变阻器等)
(3) 当电压一定时,电流与电阻成反比
10.

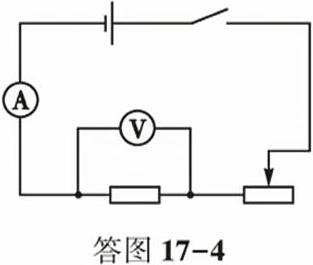

(1) ① 如答图17-4所示
② 电压表
③ a. 2.8 b. 0.28

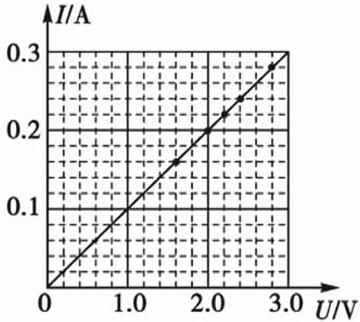

④ 如答图17-5所示
⑤ 每次电压与电流之比相等(或$I-U$图像是过坐标原点的一条倾斜直线)
(2) C
