11. (★★★)(2025·德阳)某实验小组在测量未知电阻器的电阻$R_x$的实验中,用到的实验器材有:学生电源、待测电阻器(电阻为$R_x$)、电压表、电流表、开关、滑动变阻器、若干导线。

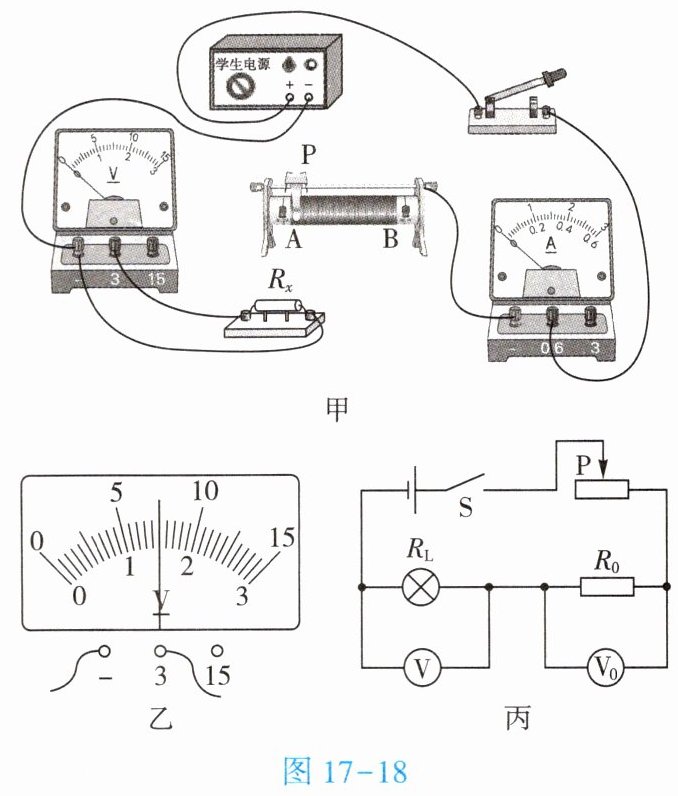

(1)请画一根导线把图17-18甲所示的实验电路补充完整,并且使滑动变阻器接入电路的电阻最大。
(2)电路连接正确后,闭合开关,发现电流表无示数而电压表有示数,则电路中的故障可能是待测电阻器________(填“断路”或“短路”)。
(3)排除故障后闭合开关,当电流表示数为0.3 A时,电压表示数如图17-18乙所示,由该组数据初步计算待测电阻器的电阻$R_x$为________$\Omega$;通过调节滑动变阻器,测得多组电压值和电流值,最后算出$R_x$的平均值,这样做的目的是________。
(4)完成上述实验后,实验小组的同学利用已知电阻为$R_0$的电阻器和另一个电压表$V_0$,设计了如图17-18丙所示的电路来测量小灯泡正常发光时(电压为2.5 V)的电阻。
①闭合开关 S,调节滑片的位置,使电压表 V 的示数为________V;
②保持滑片位置不变,读出电压表$V_0$的示数为2.0 V;
③计算出小灯泡正常发光时的电阻$R_L=\_\_\_\_\_\_R_0$。

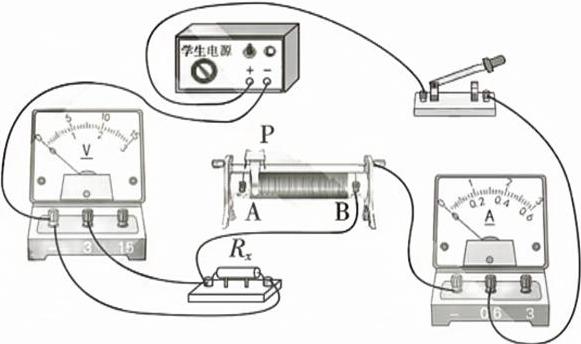

(1) 如答图17-6所示
(2) 断路
(3) 5 减小误差
(4) ① 2.5 ③ $\boldsymbol{\dfrac{5}{4}}$
