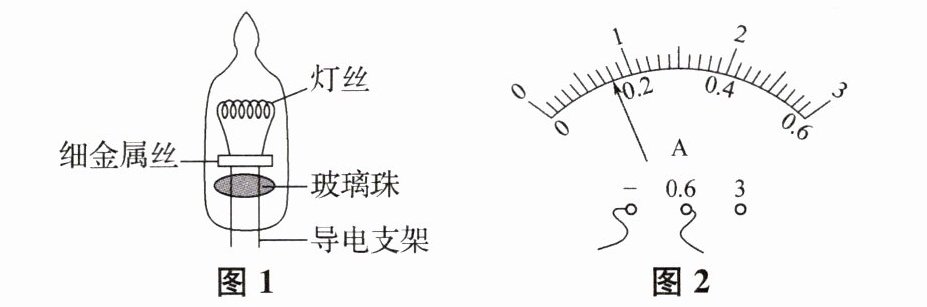

12. 将许多小彩灯串联后接在电路中，五光十色的彩灯带装扮我们的生活. 当其中一只小彩灯的灯丝烧断后，彩灯带不会熄灭，其原因是小彩灯内有一根表面涂有绝缘物质的螺旋细金属丝与灯丝并联(如图1所示)，当灯丝与导电支架导通时，细金属丝与导电支架不导通；当灯丝烧断时，细金属丝上的绝缘物质被击穿，细金属丝与导电支架瞬间导通，使其他小彩灯仍能发光. 小明对一只额定电压为5 V的小彩灯进行实验测量，通过正确操作逐渐增大小彩灯两端的电压，记录其两端的电压$U$、通过小彩灯的电流$I$及实验现象，如表格所示. 当小彩灯两端的电压$U$为3 V时，测量通过小彩灯的电流$I$的电流表示数如图2所示，根据实验数据可知
（ ）

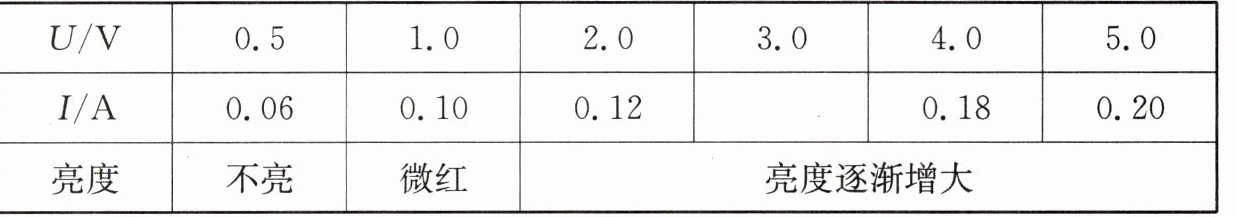

| $U/\mathrm{V}$ | $0.5$ | $1.0$ | $2.0$ | $3.0$ | $4.0$ | $5.0$ |
| --- | --- | --- | --- | --- | --- | --- |
| $I/\mathrm{A}$ | $0.06$ | $0.10$ | $0.12$ | | $0.18$ | $0.20$ |
| 亮度 | 不亮 | 微红 | μlticolumn{4}{c}{亮度逐渐增大} |
A. 当小彩灯两端的电压为0.5 V时，小彩灯不亮，是因为灯丝断了
B. 当小彩灯两端的电压为3 V时，小彩灯灯丝的阻值为$3.75\ \Omega$
C. 当小彩灯两端的电压为4 V时，通过细金属丝的电流为0.18 A
D. 当绝缘物质被击穿时，细金属丝中有电流通过

D

13. 使用中国自主芯片制造的“神威太湖之光”是全球首台峰值运算能力超过每秒10亿亿次的超级计算机，“神威太湖之光”已经全部使用国产CPU处理器. 电脑的中央运算器简称CPU，是电脑的心脏，决定着电脑的运算速度，电脑爱好者喜欢“超频”来提高CPU的运算速度，“超频”方法之一就是通过改变主板上的“跳线”来提高CPU的两端核心电压. 如图所示是主板上的跳线装置，跳线装置的总电压为3 V，“超频”工作时通过CPU的电流是3 mA，下列说法正确的是（ ）
A. CPU正常工作时，应连接1、3两个接线柱
B. “超频”时需要改接“跳线”，此时应连接1、2两个接线柱
C. “超频”工作时，CPU的电阻是$160\ \Omega$
D. 计算机芯片中的硅是导体材料

B

14. 在“伏安法测电阻”的实验中，测得导体两端的电压为2 V时，通过导体的电流为0.2 A，该导体的电阻是 ______ Ω；改变滑动变阻器滑片的位置，使导体两端的电压增加到4 V，导体的电阻是 ______ Ω.

$10$ ; $10$

15. 如图所示的电路中,发现电流表的示数减少 0.2 A时,电压表的示数从6 V变为5 V,则定值电阻 R 的阻值为 ______ Ω;当电流表的示数为1.2 A时,电压表的示数为 ______ V.

$5$ ; $6$
