8.要测量灯泡$\mathrm{L}_2$两端的电压，如图所示电路图连接正确的是（）

A
B
C
D

8.C

【分析】要判断能正确测量灯泡$\mathrm{L}_2$两端电压的电路图，需依据电压表的使用规则：电压表应并联在被测用电器两端，且电流从电压表正接线柱流入、负接线柱流出。逐一分析各选项：
1. 选项A：电压表并联在$\mathrm{L}_1$两端，测量的是$\mathrm{L}_1$的电压，且正负接线柱接反，不符合要求；
2. 选项B：电压表并联在电源两端，测量的是电源总电压，不是$\mathrm{L}_2$的电压，不符合要求；
3. 选项C：电压表并联在$\mathrm{L}_2$两端，电流从正接线柱流入、负接线柱流出，可正确测量$\mathrm{L}_2$两端的电压；
4. 选项D：电压表并联在$\mathrm{L}_1$两端，测量的是$\mathrm{L}_1$的电压，不符合要求。
【解析】根据电压表的使用规则：①需并联在被测电路两端；②电流需“正进负出”。
A选项：电压表测$\mathrm{L}_1$电压，且正负接线柱接反，错误；
B选项：电压表测电源电压，不是$\mathrm{L}_2$的电压，错误；
C选项：电压表并联在$\mathrm{L}_2$两端，正负接线柱连接正确，能正确测量$\mathrm{L}_2$两端电压，正确；
D选项：电压表测$\mathrm{L}_1$电压，错误。
【答案】C
【知识点】电压表的使用、电路连接
【点评】本题考查电压表的正确使用，核心是掌握电压表的连接要求：并联在被测用电器两端，正负接线柱不能接反，属于基础电路题，难度较低。
【难度系数】0.3

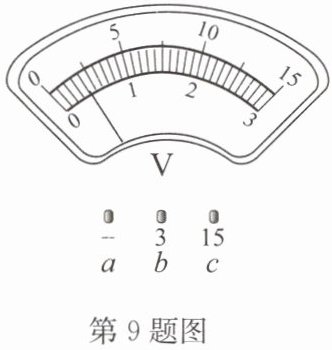

9.小明同学在一次用有0～3V和0～15V两个量程的电压表测电压时，电压表的“－”接线柱已接入电路，在用0～15V量程试触时，指针位置如图所示，则下一步的实验操作应该是（）

A.直接接入c接线柱，然后读数
B.断开开关，接入c接线柱，闭合开关后读数
C.直接接入b接线柱，然后读数
D.断开开关，接入b接线柱，闭合开关后读数

9.D

【分析】
要解答本题，需明确电压表的使用规则：试触时若指针偏转角度过小，说明被测电压在小量程范围内，应换用小量程以提高测量精度；更换电压表接线柱时，必须断开开关，避免操作过程中损坏电表。本题中用0～15V量程试触，指针偏角很小，说明被测电压小于3V，适合选用0～3V量程，且换量程需遵循断开开关的操作规范，据此分析选项即可。
【解析】
1. 试触判断量程：用0～15V量程试触时，指针偏转角度远小于满偏，说明被测电压小于3V，应选用分度值更小的0～3V量程，使测量更准确。
2. 操作规范：更换电压表量程时，必须断开开关，防止电路通断瞬间的电流损坏电压表，不能直接接线操作。
3. 选项分析：A选项直接接入c接线柱（15V量程），量程选择错误；B选项接入c接线柱，量程错误；C选项直接接入b接线柱，未断开开关，操作不规范；D选项断开开关，接入b接线柱（3V量程），闭合开关后读数，符合要求。
【答案】
D
【知识点】
电压表的使用，量程选择
【点评】
本题考查电压表的正确使用，核心是量程选择的原则和操作规范，属于电学基础题，侧重对实验操作细节的考查。
【难度系数】
0.7

10.如图所示，灯$\mathrm{L}_1$与$\mathrm{L}_2$串联在电压为6V的电源上，先用电压表测灯$\mathrm{L}_1$两端的电压，为2.6V，则选用电压表的量程是.再测电源电压时，只将电压表接B的一端改接到C，这种接法(填“正确”或“不正确”)，理由是.

10.0～3V 不正确 电压表的量程偏小

【分析】
要确定电压表量程，需根据被测电压大小选择，被测电压不能超过电压表量程；判断测量电源电压的接法是否正确，需对比电源电压与电压表当前量程的大小，明确量程是否足够。
【解析】
1. 测灯$\mathrm{L}_1$两端电压时，已知电压为2.6V，由于2.6V小于3V，因此选用电压表的0～3V量程，该量程可准确测量该电压，且精度较高。
2. 电源电压为6V，当测电源电压时，若仅将电压表接B的一端改接到C，电压表仍使用原来的0～3V量程，而电源电压6V超过了0～3V的量程，因此这种接法不正确，理由是电压表的量程偏小，无法测量6V的电源电压，还可能损坏电压表。
【答案】
0～3V；不正确；电压表的量程偏小
【知识点】
电压表的使用、串联电路电压规律
【点评】
本题考查电压表的正确使用规则，包括量程的选择和测量电源电压时的量程判断，属于电学基础题，需熟练掌握电压表的使用方法。
【难度系数】
0.5

11.如图所示是某同学用电压表测小灯泡$\mathrm{L}_2$两端电压的电路图,请写出图中的两处错误.
(1) .
(2) .

11.(1)电压表未与L₂并联
(2)电压表的正、负接线柱接反

【分析】
要找出图中的两处错误，需牢记电压表的使用规则：电压表应并联在被测用电器两端，且电流必须从电压表的正接线柱流入、负接线柱流出。先观察电压表与小灯泡$\mathrm{L}_2$的连接方式，再判断接线柱的连接是否符合电流方向，即可找出错误。
【解析】
1. 电压表的正确使用要求是并联在被测电路两端，而图中电压表与$\mathrm{L}_2$串联在同一条支路中，没有并联在$\mathrm{L}_2$两端，这是第一处错误；
2. 电流从电源正极流出，经过$\mathrm{L}_2$时，从$\mathrm{L}_2$的左端（接电源正极侧，电位高）流入，右端（电位低）流出，因此测$\mathrm{L}_2$两端电压时，电压表的正接线柱应接$\mathrm{L}_2$的左端，负接线柱接$\mathrm{L}_2$的右端；但图中电压表的正接线柱接在了$\mathrm{L}_2$的右端，负接线柱接在右侧节点，导致电流从电压表的负接线柱流出、正接线柱流入，违反了电压表的接线规则，即正负接线柱接反，这是第二处错误。
【答案】
(1) 电压表未与$\mathrm{L}_2$并联 (2) 电压表的正、负接线柱接反
【知识点】
电压表的使用
【点评】
本题考查电压表的正确连接，是电路基础题，需牢记电压表的并联要求和接线柱的电流方向规则，避免常见的串联、接反错误。
【难度系数】
0.5

12.如图所示的电路图中,当开关S闭合后,灯L₁和L₂是联的,电压表测量两端的电压.

12.串 L₂

【分析】要判断电路的连接方式，可通过电流路径法：电流从电源正极出发，若只有一条路径经过所有用电器，则为串联；若有多条路径则为并联。判断电压表测量对象时，需看电压表并联在哪个用电器两端，即电压表的两个接线柱直接与该用电器的两端相连（不跨接电源等其他元件）。
【解析】当开关S闭合后，电流从电源正极流出，依次经过灯L₁、开关S、灯L₂，最终回到电源负极，电流只有一条路径，因此灯L₁和L₂是串联的；电压表的两个接线柱分别接在灯L₂的两端，所以电压表测量L₂两端的电压。
【答案】串；L₂
【知识点】串联电路、电压表的使用
【点评】本题考查电路连接方式的判断和电压表测量对象的确定，属于初中物理电学基础题，需掌握电流路径法判断串并联及电压表的使用规则。
【难度系数】0.8

13.小明做实验时，将电路连接成如图所示的情景.若要将导线M、N与A、B、C、D四个接线柱中任意两个连接，使两灯构成并联，且开关闭合后电压表的指针正常偏转，共有几种接法（）

A.两种
B.三种
C.四种
D.五种

13.C

【分析】
要解决该问题，需明确三个关键：①接线柱A与C、B与D分别通过导线连接，即A、C等电位，B、D等电位；②电压表负接线柱接A、正接线柱接B，指针正常偏转要求B点电位高于A点（电压表正接线柱接高电位，负接线柱接低电位）；③两灯并联需电流从电源正极（M）流出后分两路经两灯，再汇合回电源负极（N），即两灯两端分别接电源正负极。据此分析符合条件的接线组合。
【解析】
1. 确定等电位关系：由图可知，A与C、B与D分别用导线连接，故A、C电位相同，B、D电位相同。
2. 明确电压表偏转条件：电压表正接线柱接B、负接线柱接A，需B电位高于A才能正常偏转。
3. 分析并联接法：
M接B、N接A：电流从M→B，分两路：①B→L₁→A→N；②B→D→L₂→C→A→N，两灯并联，B电位高于A，电压表正常偏转，符合；
M接B、N接C：电流从M→B，分两路：①B→L₁→A→C→N；②B→D→L₂→C→N，两灯并联，B电位高于A，电压表正常偏转，符合；
M接D、N接A：电流从M→D→B，分两路：①B→L₁→A→N；②D→L₂→C→A→N，两灯并联，B电位高于A，电压表正常偏转，符合；
M接D、N接C：电流从M→D→B，分两路：①B→L₁→A→C→N；②D→L₂→C→N，两灯并联，B电位高于A，电压表正常偏转，符合；
其余接法会导致电压表正负接反或两灯无法并联，不符合要求。综上，共4种符合条件的接法。
【答案】
C
【知识点】
并联电路、电压表的使用
【点评】
本题考查电路连接与电压表使用，需结合接线柱等电位关系、并联电路特点和电压表规则分析，是电路基础题，需细心排查每种接法的合理性。
【难度系数】
0.5
