2026年启东中学作业本九年级物理上册苏科版徐州专版第75页答案
14.在如图所示电路中的〇里填上适当的电表符号,使灯泡L₁和L₂并联.

答案


14.

解析

【分析】要使灯泡L₁和L₂并联,需利用“电流表串联在电路中(相当于导线)、电压表并联在电路中(相当于开路)”的特点分析电路。电流从电源正极流出,经开关S后需分成两条独立支路分别通过L₁和L₂,因此右侧圆圈应串联在干路,中间上方的圆圈若填电流表会造成电源短路,故需结合电表特性判断。
【解析】根据并联电路的电流路径,干路需串联电流表,右侧圆圈处于干路位置,应填电流表(A);中间上方的圆圈并联在电路两端,若填电流表会短路电源,因此填电压表(V)。此时电流路径为:电源正极→开关S→电流表→分支,一支经L₁回到电源负极,另一支经L₂回到电源负极,满足L₁和L₂并联的要求。
【答案】
【知识点】并联电路、电流表使用、电压表使用
【点评】本题结合并联电路特点考查电表的正确连接,核心是区分电流表和电压表的连接方式,避免短路,属于基础电路题。
【难度系数】0.5

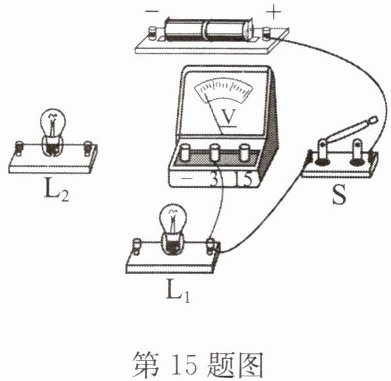

15.请将图中的器材连接完整.要求:两灯串联,电压表只测灯$\mathrm{L}_1$两端的电压.

答案


15.

解析

【分析】
要完成该电路连接,需满足两个要求:①两灯串联,即电流只有一条路径,依次经过L₁、L₂;②电压表只测L₁两端电压,需将电压表并联在L₁两端,且正负接线柱连接正确(电流从正接线柱流入,负接线柱流出)。首先确定电流路径:电源正极→开关S→L₁→L₂→电源负极,实现两灯串联;再将电压表并联在L₁两端,保证测量对象正确。
【解析】

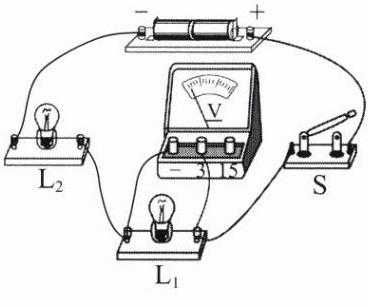

1. 连接串联电路:将灯L₁的左接线柱与灯L₂的右接线柱相连,灯L₂的左接线柱与电源的负接线柱相连,使电流依次经过开关S、L₁、L₂,形成串联电路;
2. 连接电压表:电压表已接入“-”和“3”接线柱,将电压表的“-”接线柱与L₁的左接线柱相连,此时电压表并联在L₁两端,且正负接线柱符合“正进负出”的要求,可测量L₁两端电压。
【答案】

【知识点】
串联电路、电压表使用
【点评】
本题考查串联电路的连接和电压表的正确使用,属于基础电路操作题,需明确串联的电流特点和电压表的连接规则,是电学实验的基础内容。
【难度系数】
0.6

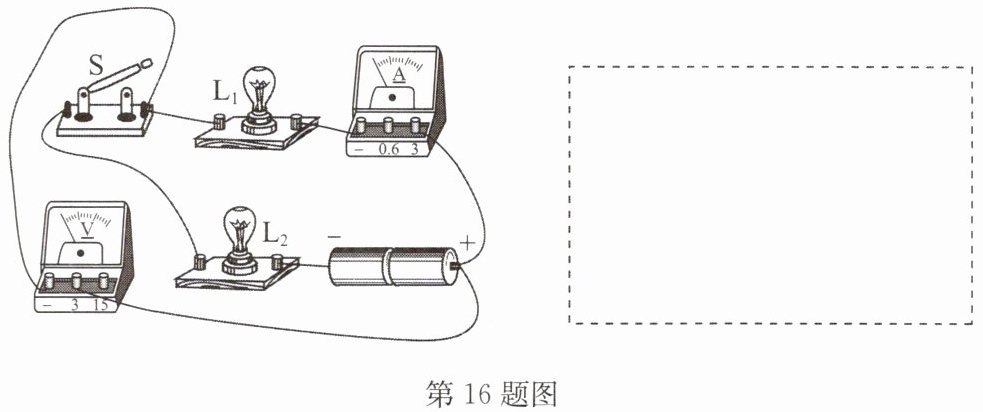

16.根据图示的实物连接图,在虚线框中画出电路图。 第16题图

答案


16.

解析

【分析】首先梳理实物图的电流路径:电流从电源正极出发,依次经过电流表、灯泡L₁、开关S、灯泡L₂,回到电源负极,因此L₁、L₂、电流表、开关S为串联关系;再观察电压表的接线,其两个接线柱分别接在L₁左端和电源负极侧,说明电压表并联在L₁和电流表的两端。绘制电路图时,需用规范电路符号,准确体现串联顺序和电压表的并联位置。
【解析】根据分析,依次画出电源、开关S、灯泡L₂,再串联灯泡L₁与电流表,最后将电压表并联在L₁和电流表的两端,形成符合要求的电路图,与参考答案一致。
【答案】
【知识点】串联电路、电路图绘制、电压表使用
【点评】本题考查根据实物图画电路图的基础能力,关键是正确判断电路连接方式和元件位置,属于初中物理常规题型。
【难度系数】0.6

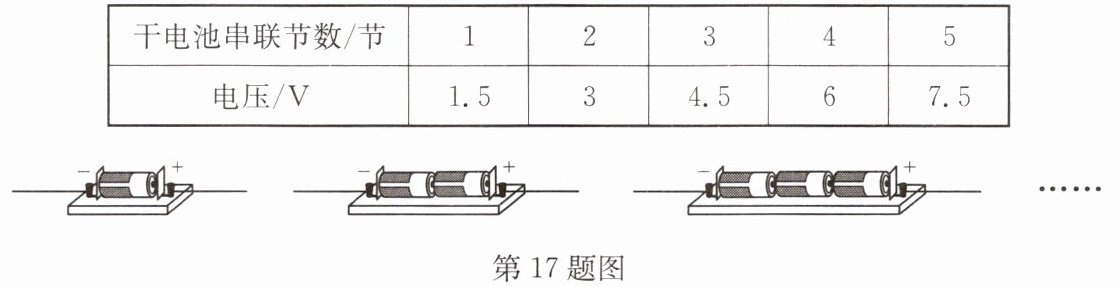

17.电压表不仅可以测量用电器两端的电压,而且可以测量电源电压.分别将1节、2节……5节干电池串联,如图所示,测得电池组两端的电压如表所示.

(1)从上述数据中,你能得到的结论是
串联电池组的总电压等于各节电池的电压之和
.
(2)一辆玩具汽车工作电压为3.0V,需利用
2
节干电池
联使用.

答案

17.(1)串联电池组的总电压等于各节电池的电压之和
(2)2 串

解析

【分析】首先观察表格中干电池串联节数与对应电压的关系,发现每增加1节干电池,总电压增加1.5V,由此推导串联电池组的电压规律;再结合1节干电池电压为1.5V,计算得到3.0V所需的干电池节数,明确干电池需串联才能提升总电压。
【解析】(1)观察表格数据:1节干电池电压1.5V,2节串联总电压3V,3节串联总电压4.5V,4节串联总电压6V,5节串联总电压7.5V,可得出结论:串联电池组的总电压等于各节电池的电压之和。(2)1节干电池电压为1.5V,玩具汽车工作电压为3.0V,所需干电池节数为$\frac{3.0V}{1.5V}=2$节;要获得更高的总电压,干电池应串联使用,故需2节干电池串联。
【答案】(1)串联电池组的总电压等于各节电池的电压之和;(2)2;串
【知识点】串联电路电压规律、干电池电压
【点评】本题考查串联电池组的电压规律,属于电学基础知识点,学生通过观察数据和结合干电池电压常识即可解决,难度较低。
【难度系数】0.8

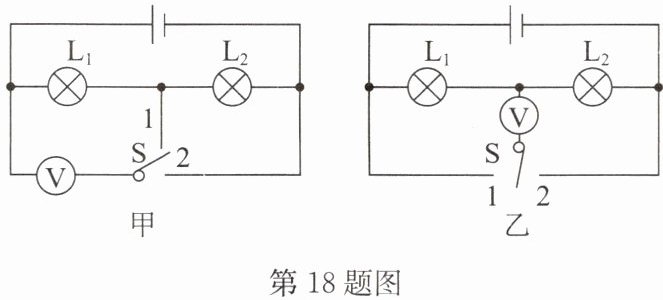

18.如图所示,两位同学分别设计了用一个单刀双掷开关、一个电压表,在不改变电路连接的前提下,能测出灯$\mathrm{L}_1$和$\mathrm{L}_2$两端电压的电路图,他们设计的电路图中
图是正确的。

答案

18.甲

解析

【分析】
要判断哪个电路图能测出灯$\mathrm{L}_1$和$\mathrm{L}_2$两端的电压,需结合电压表的使用规则(并联在被测电路两端,电流从正接线柱流入、负接线柱流出)分析甲、乙两图:
1. 分析甲图:$\mathrm{L}_1$与$\mathrm{L}_2$串联,开关$\mathrm{S}$接1时,电压表并联在$\mathrm{L}_1$两端,测$\mathrm{L}_1$的电压;开关$\mathrm{S}$接2时,电压表并联在$\mathrm{L}_1$和$\mathrm{L}_2$的总电压(电源电压)两端,可得到总电压,结合串联电路电压规律能算出$\mathrm{L}_2$的电压,且两次电压表正负接线柱接法均正确。
2. 分析乙图:开关$\mathrm{S}$接1时,电压表测$\mathrm{L}_1$电压,接线柱正确;但开关$\mathrm{S}$接2时,电压表正负接线柱接反,无法正确测量$\mathrm{L}_2$的电压,不符合要求。
【解析】
两图中$\mathrm{L}_1$、$\mathrm{L}_2$均为串联电路:
甲图:开关$\mathrm{S}$接1,电压表与$\mathrm{L}_1$并联,测$\mathrm{L}_1$两端电压;开关$\mathrm{S}$接2,电压表与电源($\mathrm{L}_1$和$\mathrm{L}_2$的总电压)并联,测总电压,根据串联电路电压关系$U=U_1+U_2$,可求出$\mathrm{L}_2$两端电压,电压表接线柱接法正确。
乙图:开关$\mathrm{S}$接2时,电压表正负接线柱接反,无法正确测量$\mathrm{L}_2$两端电压,不符合要求。
因此甲图能测出两灯的电压,乙图不能。
【答案】

【知识点】
电压表的使用、串联电路电压规律
【点评】
本题考查电压表的正确使用及串联电路电压规律的应用,属于基础电路分析题,需重点掌握电压表接线柱的正负接法要求。
【难度系数】
0.4
