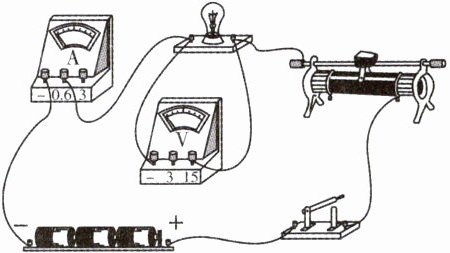

5. 用如图所示的装置测量小灯泡的电功率，电源电压恒定不变，小灯泡上标有“3.8 V”字样，闭合开关，实验操作过程中出现了以下几种情况，分析错误的是(
A.无论怎样移动滑动变阻器的滑片，小灯泡不亮，电压表的示数几乎等于电源电压，电流表几乎无示数，原因是小灯泡断路
B.无论怎样移动滑动变阻器的滑片，小灯泡很暗且亮度不变，原因是滑动变阻器同时接入两个下接线柱
C.当小灯泡的实际电压为 3 V 时，要测量小灯泡的额定功率，需将滑片向左移动
D.电压表无示数，电流表有示数，小灯泡不亮，可能是小灯泡短路
C
)A.无论怎样移动滑动变阻器的滑片，小灯泡不亮，电压表的示数几乎等于电源电压，电流表几乎无示数，原因是小灯泡断路
B.无论怎样移动滑动变阻器的滑片，小灯泡很暗且亮度不变，原因是滑动变阻器同时接入两个下接线柱
C.当小灯泡的实际电压为 3 V 时，要测量小灯泡的额定功率，需将滑片向左移动
D.电压表无示数，电流表有示数，小灯泡不亮，可能是小灯泡短路
答案
5.C
解析
A. 小灯泡断路时，电路中无电流，电流表几乎无示数，电压表串联接入电路测电源电压，示数几乎等于电源电压，小灯泡不亮，A正确。
B. 滑动变阻器同时接入两个下接线柱时，接入电路的电阻为最大阻值且不变，电路中电流小，小灯泡很暗且亮度不变，B正确。
C. 小灯泡额定电压为3.8V，实际电压3V小于额定电压，需增大实际电压，应减小滑动变阻器接入电路的电阻，由电路图知滑片应向右移动，C错误。
D. 小灯泡短路时，电压表被短路无示数，电路为通路，电流表有示数，小灯泡不亮，D正确。
答案：C
B. 滑动变阻器同时接入两个下接线柱时，接入电路的电阻为最大阻值且不变，电路中电流小，小灯泡很暗且亮度不变，B正确。
C. 小灯泡额定电压为3.8V，实际电压3V小于额定电压，需增大实际电压，应减小滑动变阻器接入电路的电阻，由电路图知滑片应向右移动，C错误。
D. 小灯泡短路时，电压表被短路无示数，电路为通路，电流表有示数，小灯泡不亮，D正确。
答案：C

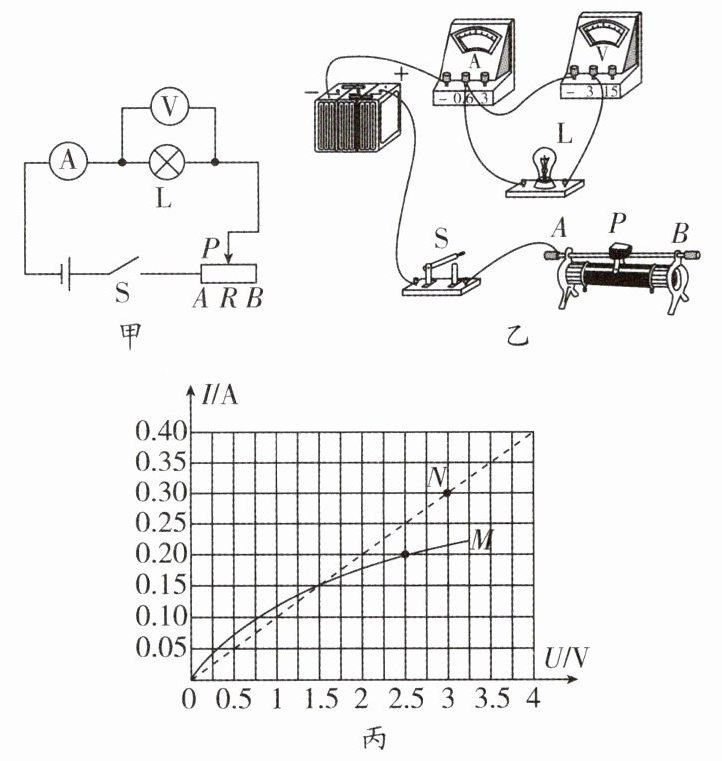

6. 小陈同学在测量标有电压为 2.5 V 的小灯泡电功率的实验中，已知电源电压为 4.5 V。电路图如图甲所示。
(1)请根据图甲的电路图，用笔画线代替导线连接实物图，要求滑片 P 向右移动时变阻器的电阻变大。
(2)小陈同学闭合开关，发现电压表的示数为 1 V，为测量小灯泡的额定功率，应向
(3)小陈同学移动滑动变阻器的滑片，分别记录电压表、电流表示数，并描绘出灯泡 L 的 I-U 图像，如图丙中 M 所示，则小灯泡的额定功率为
(4)小陈同学利用该电路将灯泡换成定值电阻进行测电阻实验，他描绘出定值电阻的 I-U 图像，如图丙中 N 所示，若将该电阻与灯泡 L 串联在电压可调的电路中，当它们实际功率相同时，电源电压为
(1)请根据图甲的电路图，用笔画线代替导线连接实物图，要求滑片 P 向右移动时变阻器的电阻变大。
(2)小陈同学闭合开关，发现电压表的示数为 1 V，为测量小灯泡的额定功率，应向
左
调节滑片，使电压表读数为 2.5 V。(3)小陈同学移动滑动变阻器的滑片，分别记录电压表、电流表示数，并描绘出灯泡 L 的 I-U 图像，如图丙中 M 所示，则小灯泡的额定功率为
0.5
W。小陈同学还发现灯丝的电阻随温度的升高而增大
(填“增大”“减小”或“不变”)。(4)小陈同学利用该电路将灯泡换成定值电阻进行测电阻实验，他描绘出定值电阻的 I-U 图像，如图丙中 N 所示，若将该电阻与灯泡 L 串联在电压可调的电路中，当它们实际功率相同时，电源电压为
3
V。答案
6.(1)如图所示
(2)左 (3)0.5 增大 (4)3
7. “测定小灯泡额定功率”实验中，已知电源电压为 3 V，小灯泡的额定电压为 2.5 V。

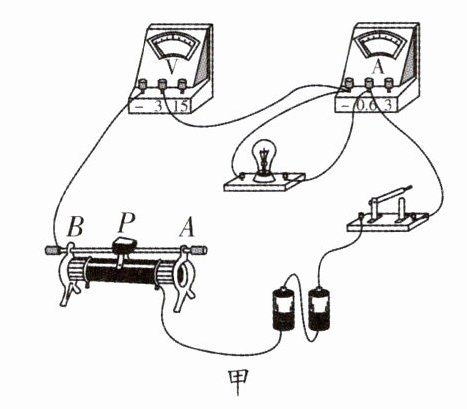

(1)如图甲是小明连接的实物电路图，经仔细检查后发现电路中有一根导线连接错误，请在图中错误的那根导线上画“×”，并画出正确的连线。
(2)电路改正后，闭合开关，发现灯泡不亮，电流表、电压表都有示数，接下来的操作是

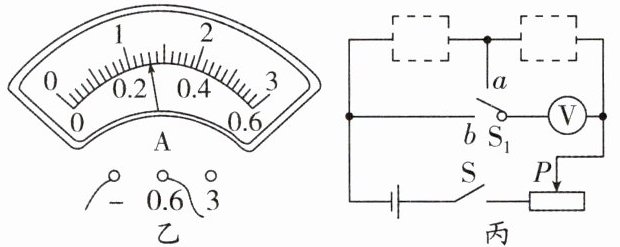

(3)小灯泡正常发光时，电流表的示数如图乙所示。小灯泡额定功率为
(4)小华为了得到比较准确的小灯泡额定功率，用同一套器材做了三次实验(都将电压表调到 2.5 V)，获得三组电流数据，计算功率后取平均值即为小灯泡的额定功率，这样处理数据的方法
(5)课后小华要测出另一小灯泡的额定功率(已知灯泡的额定电流)，在没有电流表的情况下，用一个阻值为 R₀ 的定值电阻和一只电压表设计了图丙电路，请在虚线框内补上小灯泡和定值电阻，使电路完整。
①闭合 S 并将 S₁ 先接
②将 S₁ 再接入另一位置时不小心将变阻器的滑片向左移动了少许，则小灯泡额定功率的测量值
(1)如图甲是小明连接的实物电路图，经仔细检查后发现电路中有一根导线连接错误，请在图中错误的那根导线上画“×”，并画出正确的连线。
(2)电路改正后，闭合开关，发现灯泡不亮，电流表、电压表都有示数，接下来的操作是
移动变阻器滑片
(填“检查开关是否接触良好”“移动变阻器滑片”或“检查灯泡是否断路”)。(3)小灯泡正常发光时，电流表的示数如图乙所示。小灯泡额定功率为
0.65
W。(4)小华为了得到比较准确的小灯泡额定功率，用同一套器材做了三次实验(都将电压表调到 2.5 V)，获得三组电流数据，计算功率后取平均值即为小灯泡的额定功率，这样处理数据的方法
正确
(填“正确”或“不正确”)。(5)课后小华要测出另一小灯泡的额定功率(已知灯泡的额定电流)，在没有电流表的情况下，用一个阻值为 R₀ 的定值电阻和一只电压表设计了图丙电路，请在虚线框内补上小灯泡和定值电阻，使电路完整。
①闭合 S 并将 S₁ 先接
a
(填“a”或“b”)；②将 S₁ 再接入另一位置时不小心将变阻器的滑片向左移动了少许，则小灯泡额定功率的测量值
大于
(填“大于”“小于”或“等于”)真实值。答案
7.(1)见解析图 (2)移动变阻器滑片 (3)0.65 (4)正确 (5)见解析图 ①a ②大于
解析：
(1) 由图甲可知，电流表并联在小灯泡的两端，故小灯泡与电流表“0.6”接线柱的这根导线改接到滑动变阻器的左上端，如图所示：
(2) 闭合开关，发现灯泡不亮，电流表、电压表都有示数，排除断路故障，灯不亮可能是因为实际功率太小，故可以移动滑动变阻器的滑片，进一步观察灯是否亮起来。
(3) 由图乙可知，电流表的量程为 $0 \sim 0.6$ A，分度值为 $0.02$ A，电流表的示数为 $0.26$ A。灯泡的额定功率为 $P = UI = 2.5$ V $× 0.26$ A $= 0.65$ W。
(4) 用同一套器材做了三次实验（都将电压表调到 $2.5$ V），获得三组电流数据，计算功率后取平均值即为小灯泡的额定功率，多次测量取平均值可减小误差，这样处理数据的方法是正确的。
(5) 电路图如图所示：
① 闭合开关 $S$，将开关 $S_1$ 拨至 $a$，调节滑动变阻器的滑片使电压表示数为 $I_{额}R_0$，此时灯泡正常发光；再将开关 $S_1$ 拨至 $b$，读出电压表示数为 $U$，根据串联电路的电压特点可求出灯泡的额定电压（$U_{额} = U - I_{额}R_0$），从而测出灯泡的额定功率。
② 开关 $S_1$ 拨至 $b$ 时，由于滑动变阻器的滑片向左移动了少许，变阻器连入电路中的电阻变小，根据分压原理可知变阻器分得的电压变小，导致电压表的读数变大（即测得灯泡和电阻 $R_0$ 的总电压变大），由串联电路电压的规律可知测得灯泡的额定电压变大，而灯泡的额定电流是已知的，所以根据 $P = UI$ 可知测得灯泡的额定功率变大。
解析
(1)（在原错误导线上画“×”，并将电压表并联在小灯泡两端，正确连线图略）
(2)移动变阻器滑片
(3)0.65
(4)正确
(5)（在虚线框内，小灯泡与定值电阻串联，电路图略）①a ②大于
(2)移动变阻器滑片
(3)0.65
(4)正确
(5)（在虚线框内，小灯泡与定值电阻串联，电路图略）①a ②大于
