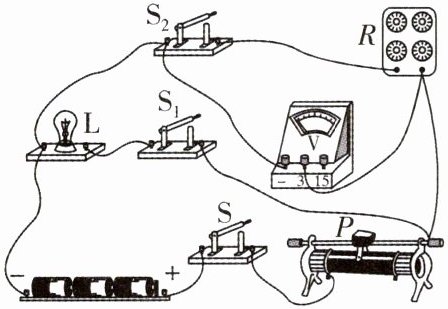

8. (2023·无锡中考)用如图所示的电路测量额定电压为 2.5 V 的小灯泡 L 的额定功率。调节电阻箱 R，使它接入电路的阻值为 4 Ω。闭合开关 S、S₁，移动滑动变阻器的滑片 P，使电压表示数为 2.5 V，保持滑片 P 的位置不变，闭合开关 S₂，断开开关 S₁，此时电压表示数为 1.6 V，断开开关 S，调节电阻箱 R，使它接入电路的阻值为 14 Ω，闭合开关 S，此时电压表示数为 2.8 V。则小灯泡的额定功率为()


A.1.0 W
B.0.85 W
C.0.625 W
D.0.5 W

8.C　解析:由图知道，当闭合开关S、$S_{1}$，移动滑动变阻器的滑片P，使电压表示数为2.5V时，灯泡与滑动变阻器串联，电压表测量灯泡两端的电压，灯泡正常发光，由欧姆定律可知，此时：$\frac{U_{电源}}{R_{L}+R_{滑}}=\frac{2.5V}{R_{L}}$①.保持滑片P的位置不变，闭合开关S，断开开关$S_{1}$，此时是电阻箱与滑动变阻器串联的电路，电压表测量电阻箱两端的电压，由欧姆定律可知，此时：$\frac{U_{电源}}{R_{电阻箱}+R_{滑}}=\frac{1.6V}{R_{电阻箱}}$②.断开开关S，调节电阻箱R，使它接入电路的阻值为14Ω，闭合开关S，此时电压表示数为2.8V，由欧姆定律可知，此时：$\frac{U_{电源}}{R_{电阻箱}'+R_{滑}}=\frac{2.8V}{R_{电阻箱}'}$③.由①②③解得：$R_{滑}=6\Omega$，$R_{L}=10\Omega$，由$P=\frac{U^{2}}{R}$可知，小灯泡的额定功率：$P_{L}=\frac{(2.5V)^{2}}{10\Omega}=0.625W$，故C符合题意.
　难点突破
本题中开关闭合、断开，共有三种不同的电路状态，但注意到三种状态均是串联电路，故围绕串联电路电流处处相等，用总电压和总电阻、元件两端电压和元件电阻分别表示出电路电流大小，建立方程组，消去未知但共同出现的电源电压，得到滑动变阻器接入电路的电阻和灯泡额定电压下的电阻，计算其额定功率.

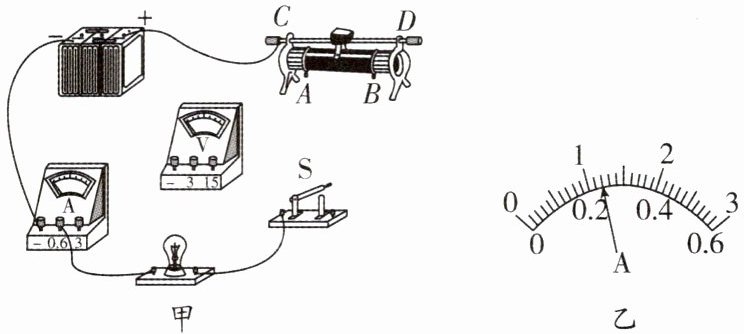

9. 在“测量小灯泡电功率”的实验中，小灯泡的额定电压为 2.5 V，电阻大约为 10 Ω，有两个规格分别为“10 Ω 1 A”“50 Ω 2 A”的滑动变阻器，电源电压为 6 V。
(1)本实验中应选择规格为的滑动变阻器；图甲中已有部分电路连好，请用笔画线代替导线将电路连接完整，使变阻器滑片右移时灯泡变暗。

(2)连接电路时，开关处于(填“断开”或“闭合”)状态，闭合开关前，滑动变阻器的滑片应放置在(填“A”或“B”)端。
（3）某同学闭合开关后，无论怎样移动滑片，发现灯泡不亮，电流表和电压表的示数都很小（都不是 0，使用前均已调零），可能的原因是。
(4)排除故障后，移动滑动变阻器的滑片，进行了多次测量，其中小灯泡正常发光时电流表示数如图乙所示，小灯泡的额定功率为W。
（5）为了测量额定电压为 U₀ 的小灯泡的额定功率，同组的小玲设计了如图丙所示的电路，R₀ 为已知阻值的定值电阻，R 为滑动变阻器，实验操作如下：

①闭合开关 S 和 S₂，断开开关 S₁，移动滑动变阻器滑片 P，使电流表示数为时小灯泡恰好正常发光。
②保持变阻器滑片 P 位置不变，闭合开关 S 和 S₁，断开开关 S₂，记下电流表示数 I，则小灯泡 L 的额定功率$ P_{额}=$。(均用 U₀、R₀ 和 I 表示)

9.(1)“$50\Omega 2A$”　如图所示
　　　　　　
　(2)断开　B　(3)滑动变阻器同时接下面两个接线柱　(4)0.6　(5)①$\frac{U_{0}}{R_{0}}$　②$U_{0}(I - \frac{U_{0}}{R_{0}})$
