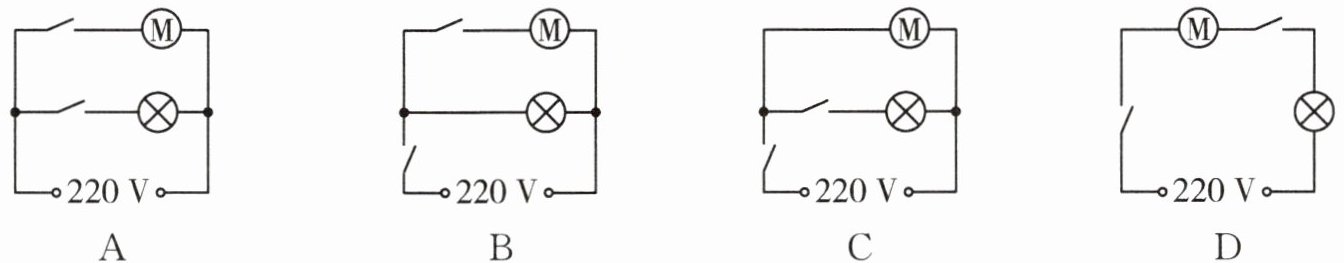

8. 家用抽油烟机装有排气扇和照明灯，使用时它们既能同时工作又能单独工作。下列电路符合要求的是（
A
）。答案
8. A
解析
【分析】
要解决这个问题，需明确：抽油烟机的排气扇（M）和照明灯需满足“既能单独工作又能同时工作”，说明二者为并联关系（并联电路各支路独立工作、互不影响），且每个支路都要有独立开关控制，以此实现单独控制。接下来逐一分析选项是否符合要求。
【解析】
选项A：排气扇（M）与照明灯并联，各自支路配有独立开关。闭合排气扇支路开关时仅M工作，闭合照明灯支路开关时仅灯工作，两个开关都闭合时二者同时工作，完全符合题目要求。
选项B：照明灯支路无独立开关，无法单独控制照明灯，只能通过干路开关控制，不符合要求。
选项C：排气扇（M）支路无独立开关，无法单独控制排气扇，只能通过干路开关控制，不符合要求。
选项D：排气扇与照明灯串联，串联电路中用电器相互影响，无法单独工作，只能同时工作，不符合要求。
综上，只有选项A符合题意。
【答案】
A
【知识点】
并联电路特点、开关的作用
【点评】
本题结合生活实际考查并联电路的应用，核心是理解并联电路中各用电器独立工作的特性，需准确分析电路连接方式和开关的控制作用，属于基础电路应用题。
【难度系数】
0.6
要解决这个问题，需明确：抽油烟机的排气扇（M）和照明灯需满足“既能单独工作又能同时工作”，说明二者为并联关系（并联电路各支路独立工作、互不影响），且每个支路都要有独立开关控制，以此实现单独控制。接下来逐一分析选项是否符合要求。
【解析】
选项A：排气扇（M）与照明灯并联，各自支路配有独立开关。闭合排气扇支路开关时仅M工作，闭合照明灯支路开关时仅灯工作，两个开关都闭合时二者同时工作，完全符合题目要求。
选项B：照明灯支路无独立开关，无法单独控制照明灯，只能通过干路开关控制，不符合要求。
选项C：排气扇（M）支路无独立开关，无法单独控制排气扇，只能通过干路开关控制，不符合要求。
选项D：排气扇与照明灯串联，串联电路中用电器相互影响，无法单独工作，只能同时工作，不符合要求。
综上，只有选项A符合题意。
【答案】
A
【知识点】
并联电路特点、开关的作用
【点评】
本题结合生活实际考查并联电路的应用，核心是理解并联电路中各用电器独立工作的特性，需准确分析电路连接方式和开关的控制作用，属于基础电路应用题。
【难度系数】
0.6
9. 电动自行车具有轻便、节能、环保等特点。电动自行车前面的大灯和车尾灯之间是
并
联的。在通过红绿灯路口时，要遵守“红灯停，绿灯行，黄灯也要等一等”的交规，路口的这些交通指示灯是并
联的。（均填“串”或“并”）答案
9. 并 并
解析
【分析】要判断用电器的连接方式，需依据串并联电路的工作特点：串联电路中各用电器工作时相互影响，一个用电器损坏或断路，其他用电器都无法工作；并联电路中各用电器可独立工作，互不影响，某一支路断路不影响其他支路。先分析电动自行车的大灯和车尾灯：若其中一个损坏，另一个仍能正常工作，说明二者互不影响，应为并联；再分析路口的交通指示灯：红灯、绿灯、黄灯可单独亮灭，互不影响，因此也是并联。
【解析】根据串并联电路的特点判断：串联电路用电器相互影响，并联电路用电器互不影响。电动自行车的大灯和车尾灯能独立工作，互不影响，故为并联；路口的交通指示灯可独立工作，互不影响，故为并联。
【答案】并 并
【知识点】串联和并联电路的判断
【点评】本题结合生活实例考查串并联电路的判断，贴近生活，解题关键是掌握串并联电路的工作特点，难度较低，属于基础题型。
【难度系数】0.8
【解析】根据串并联电路的特点判断：串联电路用电器相互影响，并联电路用电器互不影响。电动自行车的大灯和车尾灯能独立工作，互不影响，故为并联；路口的交通指示灯可独立工作，互不影响，故为并联。
【答案】并 并
【知识点】串联和并联电路的判断
【点评】本题结合生活实例考查串并联电路的判断，贴近生活，解题关键是掌握串并联电路的工作特点，难度较低，属于基础题型。
【难度系数】0.8
10. 如图所示的电路中，当开关$\mathrm{S}_1$、$\mathrm{S}_2$断开或闭合时，下列说法正确的是（
A.$\mathrm{S}_1$、$\mathrm{S}_2$闭合，$\mathrm{L}_1$、$\mathrm{L}_2$并联
B.$\mathrm{S}_1$、$\mathrm{S}_2$断开，$\mathrm{L}_1$、$\mathrm{L}_3$并联
C.$\mathrm{S}_1$断开，$\mathrm{S}_2$闭合，$\mathrm{L}_1$、$\mathrm{L}_2$串联
D.$\mathrm{S}_1$断开，$\mathrm{S}_2$闭合，$\mathrm{L}_1$、$\mathrm{L}_2$并联
A
）。A.$\mathrm{S}_1$、$\mathrm{S}_2$闭合，$\mathrm{L}_1$、$\mathrm{L}_2$并联
B.$\mathrm{S}_1$、$\mathrm{S}_2$断开，$\mathrm{L}_1$、$\mathrm{L}_3$并联
C.$\mathrm{S}_1$断开，$\mathrm{S}_2$闭合，$\mathrm{L}_1$、$\mathrm{L}_2$串联
D.$\mathrm{S}_1$断开，$\mathrm{S}_2$闭合，$\mathrm{L}_1$、$\mathrm{L}_2$并联
答案
10. A
解析
【分析】
要判断开关断开或闭合时用电器的连接方式，需先明确电流的路径，根据串联（电流只有一条路径，依次经过所有用电器）、并联（电流有多条独立路径，各用电器两端分别接电源两极）的定义分析各选项：
1. 分析选项A：S₁、S₂都闭合时，电流从电源正极流出，分为两条独立支路，分别经过L₂和L₁，最终都通过S₂回到电源负极，L₁、L₂两端分别接电源两极，属于并联。
2. 分析选项B：S₁、S₂都断开时，电流只有一条路径，依次经过L₁、L₃，因此L₁、L₃是串联，并非并联。
3. 分析选项C、D：S₁断开、S₂闭合时，S₁断开导致L₂所在支路断路，电流仅经L₁形成回路，只有L₁接入电路，不存在L₁、L₂串联或并联的情况。
【解析】
逐个分析各选项对应的电路状态：
选项A：当S₁、S₂闭合时，电流路径为：①正极→L₂→S₁→S₂→负极；②正极→L₁→S₂→负极。L₁和L₂的两端分别连接电源正、负极，因此L₁、L₂并联，该选项正确。
选项B：当S₁、S₂断开时，电流路径为：正极→L₁→L₃→负极，电流只有一条路径，L₁、L₃串联，并非并联，该选项错误。
选项C：当S₁断开、S₂闭合时，S₁断开使L₂支路不通，电流仅通过L₁形成回路，只有L₁工作，不存在L₁、L₂串联的情况，该选项错误。
选项D：S₁断开时L₂支路断路，L₁、L₂无法并联，该选项错误。
【答案】
A
【知识点】
串联电路、并联电路、电路分析
【点评】
本题考查电路连接方式的判断，核心是理清开关通断时的电流路径，明确串并联电路的特点，属于初中电路基础题，需仔细分析各支路通断情况。
【难度系数】
0.5
要判断开关断开或闭合时用电器的连接方式，需先明确电流的路径，根据串联（电流只有一条路径，依次经过所有用电器）、并联（电流有多条独立路径，各用电器两端分别接电源两极）的定义分析各选项：
1. 分析选项A：S₁、S₂都闭合时，电流从电源正极流出，分为两条独立支路，分别经过L₂和L₁，最终都通过S₂回到电源负极，L₁、L₂两端分别接电源两极，属于并联。
2. 分析选项B：S₁、S₂都断开时，电流只有一条路径，依次经过L₁、L₃，因此L₁、L₃是串联，并非并联。
3. 分析选项C、D：S₁断开、S₂闭合时，S₁断开导致L₂所在支路断路，电流仅经L₁形成回路，只有L₁接入电路，不存在L₁、L₂串联或并联的情况。
【解析】
逐个分析各选项对应的电路状态：
选项A：当S₁、S₂闭合时，电流路径为：①正极→L₂→S₁→S₂→负极；②正极→L₁→S₂→负极。L₁和L₂的两端分别连接电源正、负极，因此L₁、L₂并联，该选项正确。
选项B：当S₁、S₂断开时，电流路径为：正极→L₁→L₃→负极，电流只有一条路径，L₁、L₃串联，并非并联，该选项错误。
选项C：当S₁断开、S₂闭合时，S₁断开使L₂支路不通，电流仅通过L₁形成回路，只有L₁工作，不存在L₁、L₂串联的情况，该选项错误。
选项D：S₁断开时L₂支路断路，L₁、L₂无法并联，该选项错误。
【答案】
A
【知识点】
串联电路、并联电路、电路分析
【点评】
本题考查电路连接方式的判断，核心是理清开关通断时的电流路径，明确串并联电路的特点，属于初中电路基础题，需仔细分析各支路通断情况。
【难度系数】
0.5

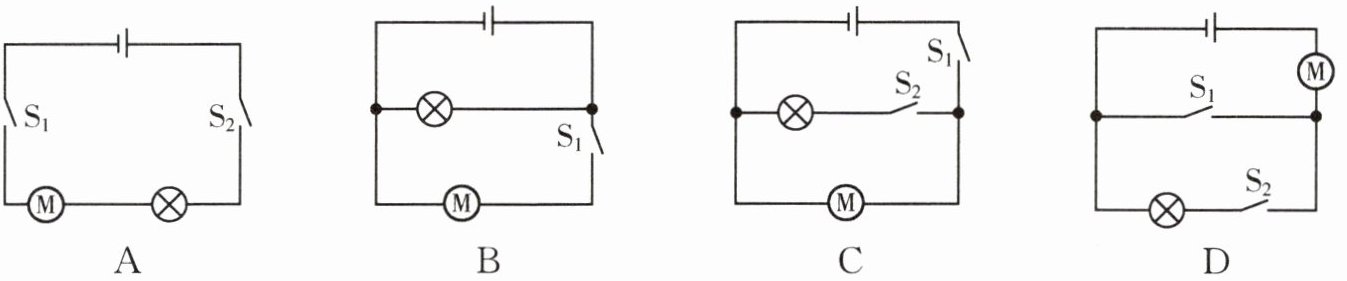

11. 有一种电动玩具鱼，内部电路主要由电源、小型电动机、小灯泡和开关构成。白天只闭合开关$\mathrm{S}_1$，玩具鱼游动，小灯泡不发光；晚上再闭合$\mathrm{S}_2$，玩具鱼又游动又发光；不玩时只需要将$\mathrm{S}_1$断开。下列电路设计符合要求的是（
C
）。答案
11. C
解析
【分析】
要满足题目要求：①只闭合$\mathrm{S}_1$时，电动机工作（玩具鱼游动），小灯泡不发光；②闭合$\mathrm{S}_1$和$\mathrm{S}_2$时，电动机和小灯泡都工作；③断开$\mathrm{S}_1$时，整个电路断开，都不工作。需分析各选项电路中开关的控制作用和用电器的连接方式：
选项A：只闭合$\mathrm{S}_1$时电路断路，电动机和小灯泡都不工作，不符合要求；
选项B：只闭合$\mathrm{S}_1$时，电动机和小灯泡都工作，不符合“只闭合$\mathrm{S}_1$时小灯泡不发光”的要求；
选项C：$\mathrm{S}_1$在干路控制整个电路，电动机单独在一条支路，小灯泡与$\mathrm{S}_2$串联在另一条支路。仅闭合$\mathrm{S}_1$时，电动机支路通、小灯泡支路断，符合白天要求；闭合$\mathrm{S}_1$和$\mathrm{S}_2$时，两者都通，符合晚上要求；断开$\mathrm{S}_1$，整个电路断开，符合要求；
选项D：只闭合$\mathrm{S}_1$时，小灯泡和电动机都工作，不符合要求。
【解析】
根据题目要求逐一分析选项：
1. 选项A：仅闭合$\mathrm{S}_1$时，电路为断路，电动机和小灯泡均不工作，不满足“白天只闭合$\mathrm{S}_1$玩具鱼游动”的条件，排除；
2. 选项B：仅闭合$\mathrm{S}_1$时，电动机和小灯泡所在支路同时导通，两者都工作，不满足“只闭合$\mathrm{S}_1$时小灯泡不发光”的条件，排除；
3. 选项C：$\mathrm{S}_1$是干路开关，控制整个电路；电动机在独立支路，小灯泡与$\mathrm{S}_2$串联在另一支路。仅闭合$\mathrm{S}_1$时，电动机工作、小灯泡不发光，符合白天要求；闭合$\mathrm{S}_1$和$\mathrm{S}_2$时，电动机和小灯泡都工作，符合晚上要求；断开$\mathrm{S}_1$，整个电路断电，都不工作，完全符合题目要求；
4. 选项D：仅闭合$\mathrm{S}_1$时，小灯泡和电动机同时工作，不满足“只闭合$\mathrm{S}_1$时小灯泡不发光”的条件，排除。
【答案】
C
【知识点】
并联电路、开关的作用
【点评】
本题结合实际场景考查电路设计，需明确并联电路中干路开关和支路开关的控制作用，准确分析各用电器的工作状态，难度适中。
【难度系数】
0.6
要满足题目要求：①只闭合$\mathrm{S}_1$时，电动机工作（玩具鱼游动），小灯泡不发光；②闭合$\mathrm{S}_1$和$\mathrm{S}_2$时，电动机和小灯泡都工作；③断开$\mathrm{S}_1$时，整个电路断开，都不工作。需分析各选项电路中开关的控制作用和用电器的连接方式：
选项A：只闭合$\mathrm{S}_1$时电路断路，电动机和小灯泡都不工作，不符合要求；
选项B：只闭合$\mathrm{S}_1$时，电动机和小灯泡都工作，不符合“只闭合$\mathrm{S}_1$时小灯泡不发光”的要求；
选项C：$\mathrm{S}_1$在干路控制整个电路，电动机单独在一条支路，小灯泡与$\mathrm{S}_2$串联在另一条支路。仅闭合$\mathrm{S}_1$时，电动机支路通、小灯泡支路断，符合白天要求；闭合$\mathrm{S}_1$和$\mathrm{S}_2$时，两者都通，符合晚上要求；断开$\mathrm{S}_1$，整个电路断开，符合要求；
选项D：只闭合$\mathrm{S}_1$时，小灯泡和电动机都工作，不符合要求。
【解析】
根据题目要求逐一分析选项：
1. 选项A：仅闭合$\mathrm{S}_1$时，电路为断路，电动机和小灯泡均不工作，不满足“白天只闭合$\mathrm{S}_1$玩具鱼游动”的条件，排除；
2. 选项B：仅闭合$\mathrm{S}_1$时，电动机和小灯泡所在支路同时导通，两者都工作，不满足“只闭合$\mathrm{S}_1$时小灯泡不发光”的条件，排除；
3. 选项C：$\mathrm{S}_1$是干路开关，控制整个电路；电动机在独立支路，小灯泡与$\mathrm{S}_2$串联在另一支路。仅闭合$\mathrm{S}_1$时，电动机工作、小灯泡不发光，符合白天要求；闭合$\mathrm{S}_1$和$\mathrm{S}_2$时，电动机和小灯泡都工作，符合晚上要求；断开$\mathrm{S}_1$，整个电路断电，都不工作，完全符合题目要求；
4. 选项D：仅闭合$\mathrm{S}_1$时，小灯泡和电动机同时工作，不满足“只闭合$\mathrm{S}_1$时小灯泡不发光”的条件，排除。
【答案】
C
【知识点】
并联电路、开关的作用
【点评】
本题结合实际场景考查电路设计，需明确并联电路中干路开关和支路开关的控制作用，准确分析各用电器的工作状态，难度适中。
【难度系数】
0.6

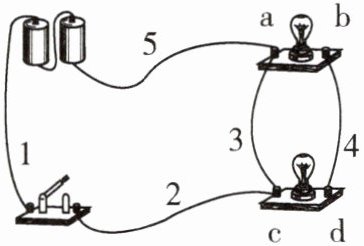

12. 如图所示，当开关闭合时会发生
短路
现象。若要两灯串联，应去掉导线3
；若要两灯并联，应将导线2由接线柱c改接到接线柱b或d
。答案
12. 短路 3 b或d
解析
【分析】首先观察电路，开关闭合后，电流会从电源正极出发，经导线5到接线柱a，再经导线3到接线柱c，接着沿导线2、开关、导线1回到电源负极，此路径未经过任何用电器，属于短路现象。要使两灯串联，需让电流依次经过两个灯泡，因此要切断短路的导线，让电流依次通过两灯；要使两灯并联，需让两个灯泡两端分别连接电源两极，调整导线位置使电流形成两条独立路径。
【解析】1. 开关闭合时，电流路径为：电源正极→导线5→a→导线3→c→导线2→开关→导线1→电源负极，该路径无有用电器，发生短路。2. 串联电路电流只有一条路径，需去掉导线3，此时电流路径为：电源正极→5→a→b→导线4→d→下方灯泡→c→2→开关→1→电源负极，电流依次经过两灯，形成串联。3. 并联电路电流有两条独立路径，将导线2从接线柱c改接到接线柱b时，电流路径为：正极→5→a→上方灯泡→b→导线2→开关→负极；同时正极→5→a→导线3→c→下方灯泡→d→导线4→b→导线2→开关→负极，两灯并联；改接到接线柱d时，电流路径为：正极→5→a→上方灯泡→b→导线4→d→导线2→开关→负极；正极→5→a→导线3→c→下方灯泡→d→导线2→开关→负极，也可形成并联。
【答案】短路；3；b或d
【知识点】电路的三种状态；串联电路；并联电路
【点评】本题考查基础电路的短路判断、串并联电路的特点，需理清电流路径，明确串并联电路的电流特点，是电路部分的基础题型。
【难度系数】0.5
【解析】1. 开关闭合时，电流路径为：电源正极→导线5→a→导线3→c→导线2→开关→导线1→电源负极，该路径无有用电器，发生短路。2. 串联电路电流只有一条路径，需去掉导线3，此时电流路径为：电源正极→5→a→b→导线4→d→下方灯泡→c→2→开关→1→电源负极，电流依次经过两灯，形成串联。3. 并联电路电流有两条独立路径，将导线2从接线柱c改接到接线柱b时，电流路径为：正极→5→a→上方灯泡→b→导线2→开关→负极；同时正极→5→a→导线3→c→下方灯泡→d→导线4→b→导线2→开关→负极，两灯并联；改接到接线柱d时，电流路径为：正极→5→a→上方灯泡→b→导线4→d→导线2→开关→负极；正极→5→a→导线3→c→下方灯泡→d→导线2→开关→负极，也可形成并联。
【答案】短路；3；b或d
【知识点】电路的三种状态；串联电路；并联电路
【点评】本题考查基础电路的短路判断、串并联电路的特点，需理清电流路径，明确串并联电路的电流特点，是电路部分的基础题型。
【难度系数】0.5
