13.（广东）小明家的智能门锁，可通过指纹识别开关$\mathrm{S}_1$或密码识别开关$\mathrm{S}_2$控制电动机开锁。请在图中完成其简化电路设计。

13. 如图所示[图7]

【分析】题目要求开关$\mathrm{S}_1$或$\mathrm{S}_2$都能控制电动机开锁，说明两个开关满足“闭合任意一个，电路即可导通”的逻辑，因此两个开关需并联，再与电动机、电源串联，以此实现“或”的控制功能。
【解析】根据“或”的控制要求，电路连接步骤为：从电源正极引出导线，分别连接到$\mathrm{S}_1$的一个接线柱和$\mathrm{S}_2$的一个接线柱；将$\mathrm{S}_1$的另一个接线柱与$\mathrm{S}_2$的另一个接线柱连接后，再接入电动机$\mathrm{M}$的一个接线柱；最后将电动机$\mathrm{M}$的另一个接线柱连接到电源负极，完成电路设计，此时闭合$\mathrm{S}_1$或$\mathrm{S}_2$，电路均导通，电动机工作。
【答案】将开关$\mathrm{S}_1$与$\mathrm{S}_2$并联，再与电动机、电源串联的电路（对应正确的连接图）
【知识点】并联电路设计、开关的作用
【点评】本题结合智能门锁的实际应用，考查串并联电路的特点，属于基础电路设计题，需理解“或”逻辑对应的电路连接方式，难度适中。
【难度系数】0.5

14. 十字路口的红绿灯指挥车辆有序通行，某兴趣小组尝试设计简单交通信号灯系统模型。

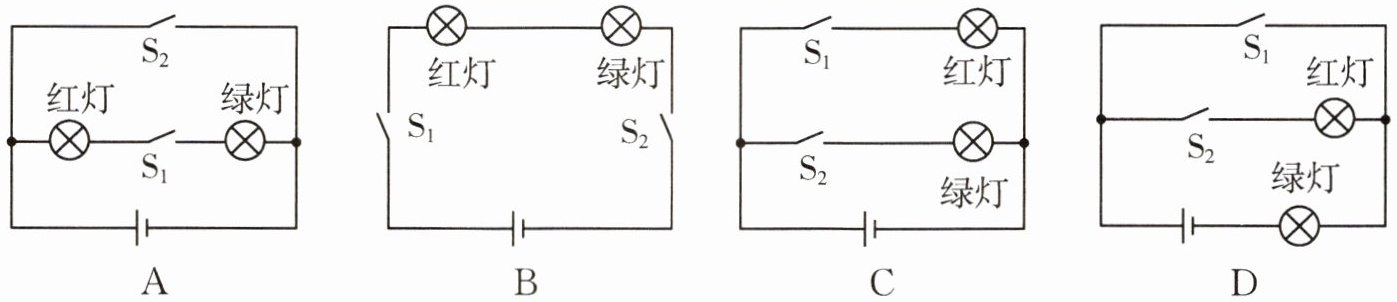

(1)下列电路可以模拟行车信号灯交替工作的是（填字母）。
(2)十字路口南北走向的行车灯为绿灯亮时，东西走向的行车灯应控制为灯亮。

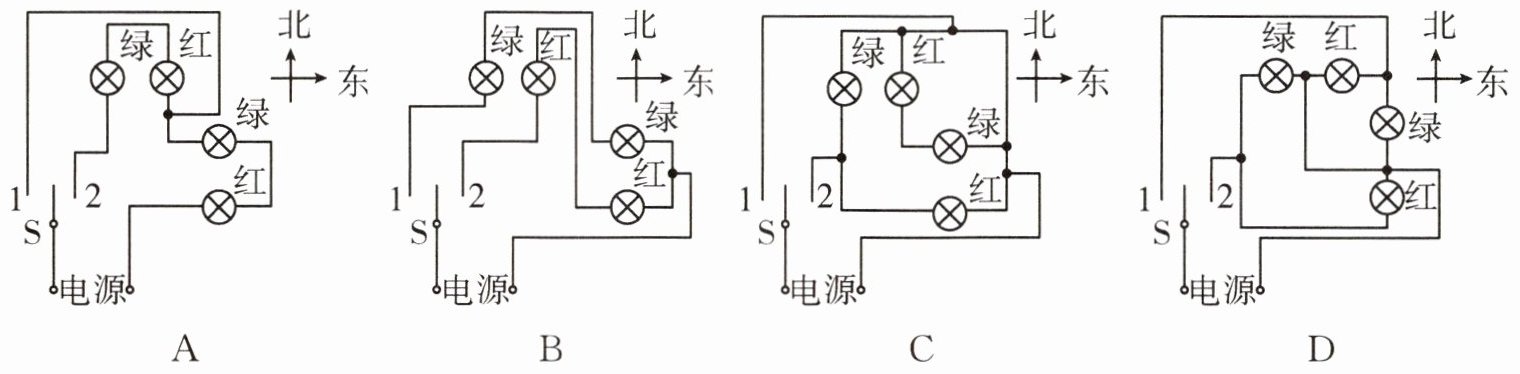

(3)他们利用已有的知识和经验，选用单刀双掷开关，设计出模拟东、北方向红灯和绿灯指令的简易电路图，下列电路中符合要求的是（填字母）；该电路开关S接1时，北方向是灯亮。发光的各灯采用了（填“串联”或“并联”）的连接方式。

14. (1)C (2)红 (3)D 红 并联

【分析】
本题结合交通信号灯考查电路知识的应用，需结合电路工作原理和交通规则分析：
(1) 要实现信号灯交替工作，两灯不能同时工作，需由开关控制交替接通电路；
(2) 依据交通规则，垂直方向信号灯状态需相反，避免通行冲突；
(3) 单刀双掷开关需分别控制不同方向的红、绿灯，且各灯需独立工作，结合电路连接特点分析。
【解析】
(1) 分析各选项：A选项两灯串联，开关闭合后两灯同时亮，不符合交替要求；B选项两灯并联，开关闭合后两灯同时亮，不符合；C选项通过单刀双掷开关可控制两灯交替接入电路，实现交替工作，故选C。
(2) 根据交通规则，同一时间内垂直方向信号灯状态相反，南北绿灯亮时，东西方向必须为红灯，避免车辆碰撞，故填红。
(3) 分析各电路，D选项的单刀双掷开关可分别控制东、北方向的红、绿灯，符合要求；开关S接1时，北方向红灯所在电路接通，故北方向红灯亮；各灯能独立工作、互不影响，采用并联连接方式。
【答案】
(1)C (2)红 (3)D 红 并联
【知识点】
电路的串并联、开关的作用、交通信号灯原理
【点评】
本题结合生活实际，将电路知识与交通规则结合，考查学生对电路工作原理的理解和应用能力，难度适中，需要学生联系实际分析电路。
【难度系数】
0.5
