课前预习
| 知识点 | 我会问 | 测测我 |
| --- | --- | --- |
| 电路的组成 | 一个基本的电路由哪些部分组成？各部分的作用是什么？ | 一个基本的电路由、、、等四部分组成。 |
| 电流的形成 | 电流是怎样形成的？电流的方向如何确定？ | 电流是由电荷的形成的。 |
| 电路状态 | 能区分通路、开路与短路吗？ | 叫通路；叫开路；叫短路。 |

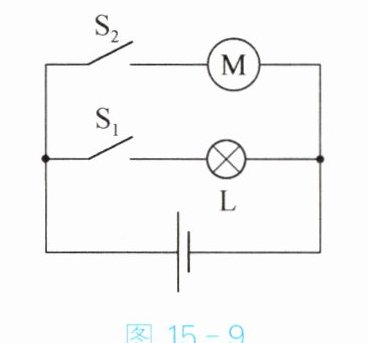

| 会读电路图 | 能识别如图15-9所示电路中的电路符号吗？ | |

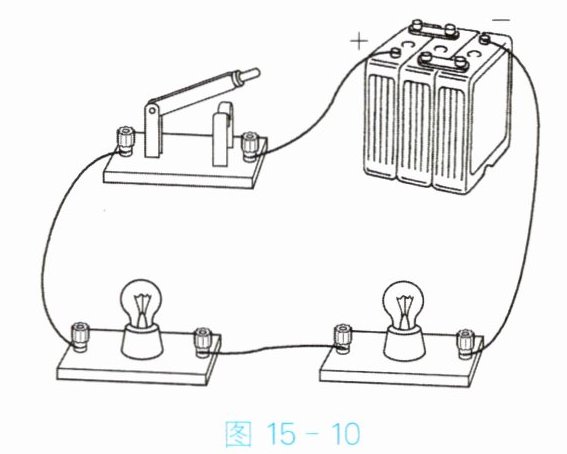

| 会画电路图 | 能根据如图15-10所示的实物电路画出对应的电路图吗？ | |

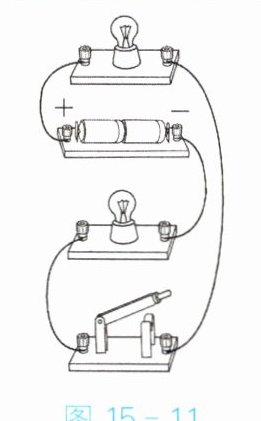

| 串联电路的特点 | 试画出图15-11所示的电路图。电流的路径有几条？开关的控制作用是怎样的？一盏灯烧了，另一盏灯还会亮吗？ | |
（续 表）
| 知识点 | 我会问 | 测测我 |
| --- | --- | --- |

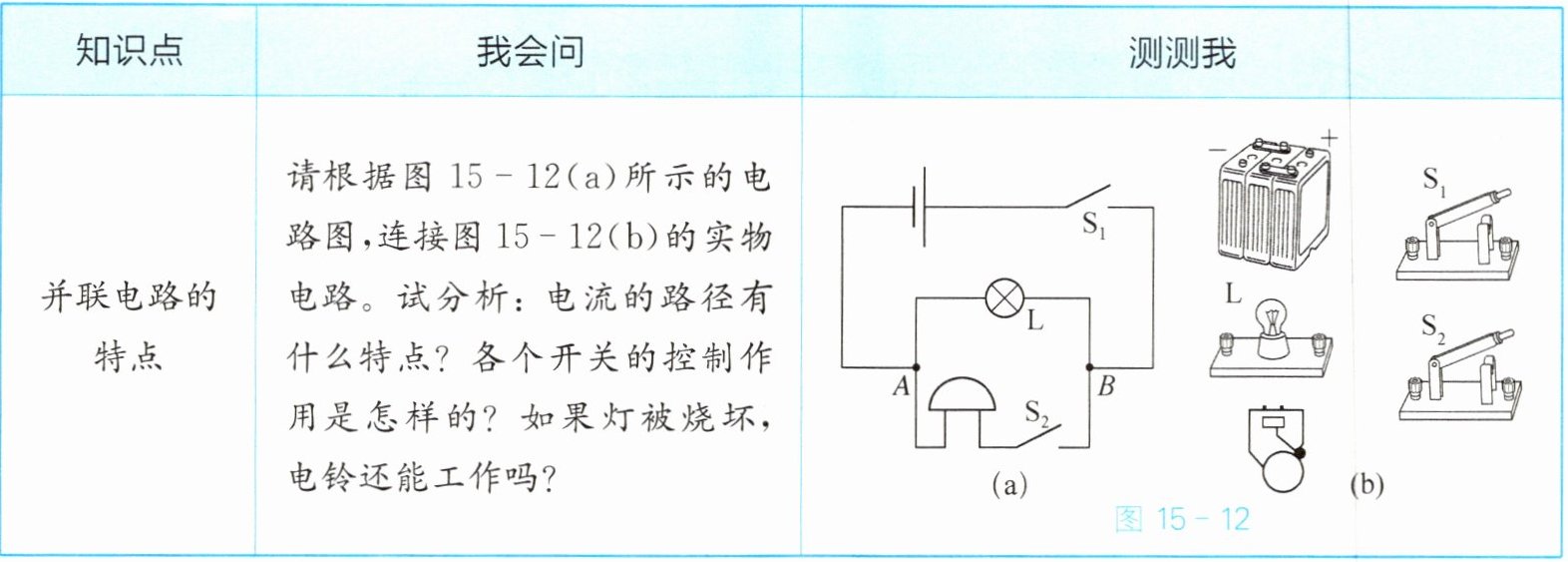

| 并联电路的特点 | 请根据图15-12(a)所示的电路图，连接图15-12(b)的实物电路。试分析：电流的路径有什么特点？各个开关的控制作用是怎样的？如果灯被烧坏，电铃还能工作吗？ | |
提升素养能力 调查市场，了解市场上各类电池的型号和用途。

1. 电源
2. 开关
3. 用电器
4. 导线
5. 定向移动
6. 处处连通的电路
7. 在某处断开的电路
8. 不经过用电器而直接将电源两极用导线连通的电路
9. S₁、S₂ 开关 Ⓜ电动机 L电灯 —|—电源
10.
11. 1条 开关控制整个电路 不会亮
12. 一般干路电流分为若干股支路电流，再合为一股干路电流 S₁控制整个电路，S₂控制电铃 电铃还能工作

【分析】
本题考查电学入门的基础概念，需回忆电路的组成、电流的形成、电路状态及串并联电路的特点等核心知识点。解题时，先明确每个问题对应的概念：1. 基本电路的四部分是构成电路的必要元件，分别提供电能、控制通断、消耗电能、连接元件；2. 电流的形成是电荷定向移动的结果；3. 通路、开路、短路是电路的三种状态，需区分各自定义；4. 串并联电路的特点可通过电流路径、开关作用、用电器间的影响来判断。
【解析】
根据上述概念，逐个解答：
1. 一个基本电路由电源、开关、用电器、导线四部分组成；
2. 电流是由电荷的定向移动形成的；
3. 处处连通的电路叫通路；在某处断开的电路叫开路；不经过用电器而直接将电源两极用导线连通的电路叫短路；
4. 对应电路图按实物连接绘制，串联电路电流路径1条，开关控制整个电路，一盏灯损坏另一盏不亮；并联电路干路电流分支路电流再汇合，S₁控制整个电路，S₂控制电铃，灯损坏后电铃仍能工作。
【答案】
1. 电源
2. 开关
3. 用电器
4. 导线
5. 定向移动
6. 处处连通的电路
7. 在某处断开的电路
8. 不经过用电器而直接将电源两极用导线连通的电路
9. S₁、S₂开关 Ⓜ电动机 L电灯 —|—电源
10. （对应电路图）
11. 1条；开关控制整个电路；不会亮
12. 干路电流分为若干股支路电流，再合为一股干路电流；S₁控制整个电路，S₂控制电铃；电铃还能工作
【知识点】
电路的组成、电流的形成、电路状态
【点评】
本题为电学入门基础预习题，考查核心概念，是后续电学学习的基础，需准确记忆各概念定义。
【难度系数】
0.7
