例 某品牌的微型电脑吸尘器有两个开关，开关$S_1$控制照明灯L和吸尘电动机M，开关$S_2$只控制吸尘电动机M。图15-13中所示的电路图符合要求的是（）。

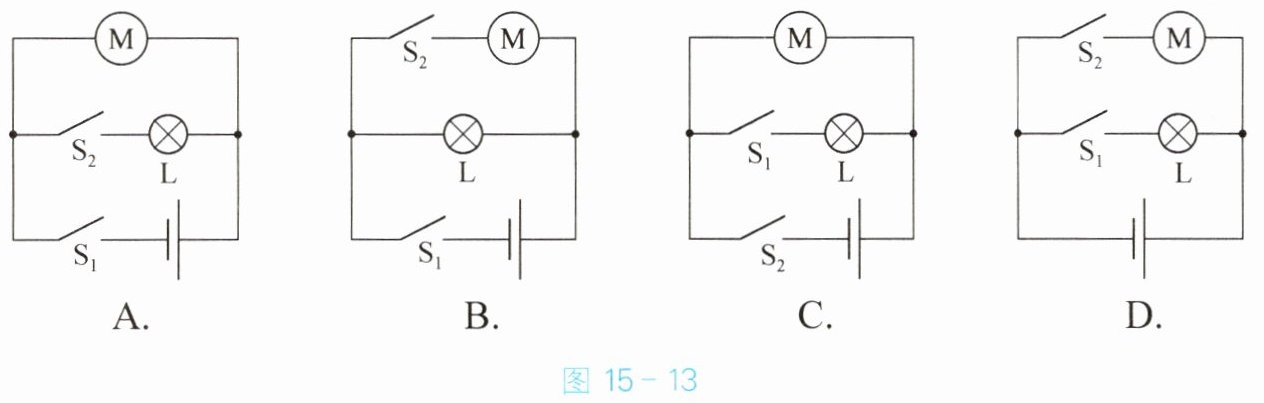

图15-13
解题分析 照明灯与电动机可以单独工作，因此应当采用并联设计。$S_1$同时控制两个用电器，必须装在并联电路的干路上。$S_2$只控制电动机，必须装在电动机支路上。
答案 B
关键提示 并联电路中，各支路互不影响。干路开关控制整个电路，支路开关控制所在支路。

1. B 照明灯与电动机可以单独工作，因此应当采用并联设计。$S_1$同时控制两个用电器，必须装在并联电路的干路上。$S_2$只控制电动机，必须装在电动机支路上。并联电路中，各支路互不影响。干路开关控制整个电路，支路开关控制所在支路。

【分析】
首先明确题目要求：照明灯L和电动机M可独立工作，因此两者需并联；开关S₁要同时控制L和M，故S₁应在并联电路的干路；开关S₂只控制电动机M，所以S₂应在电动机所在的支路。接下来逐一分析各选项是否符合上述要求。
【解析】
根据题意，照明灯L与电动机M需独立工作，说明它们是并联关系。开关的控制规律：干路开关控制整个电路，支路开关仅控制所在支路。
选项A：S₂在L的支路，只能控制L，无法控制M，不符合“S₂只控制M”的要求，排除；
选项B：S₁在干路，可同时控制L和M；S₂在M的支路，仅控制M，完全符合题目要求；
选项C：S₂在干路，S₁在L的支路，无法让S₁控制M，不符合要求，排除；
选项D：没有干路开关，无法实现S₁同时控制L和M，排除。
综上，符合要求的是B选项。
【答案】
B
【知识点】
并联电路特点；开关的作用
【点评】
本题考查并联电路中开关的控制作用，核心是区分干路开关和支路开关的不同控制范围，属于电路基础题，需准确理解题意和电路结构。
【难度系数】
0.7

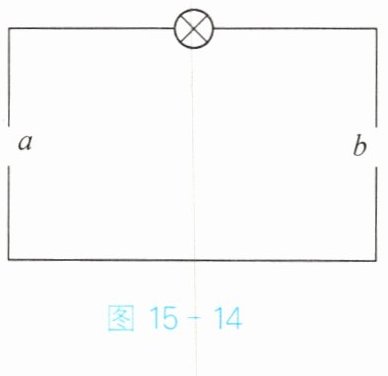

1. 如图15-14所示的电路中，要使小灯泡发光，a、b两处可连接的元件是（）。

A.a、b两处都接开关
B.a、b两处都接导线
C.a处接电铃，b处接开关
D.b处接电源，a处接开关

1. D

【分析】要使小灯泡发光，电路必须是闭合通路，完整电路需包含电源（提供电能）、用电器（小灯泡）、开关（控制电路通断）、导线（连接元件），缺少电源则无法形成持续电流，小灯泡不能发光。需逐一分析选项中a、b处的元件是否能构成有电源的闭合回路。
【解析】
选项A：a、b两处都接开关，电路中无电源，无法形成电流，小灯泡不发光，错误。
选项B：a、b两处都接导线，电路中无电源，没有电能提供，小灯泡不发光，错误。
选项C：a处接电铃，b处接开关，电路中仍无电源，无法形成持续电流，小灯泡不发光，错误。
选项D：b处接电源，a处接开关，闭合开关后，电路形成“电源→开关→小灯泡→电源”的闭合通路，有电流通过小灯泡，小灯泡发光，正确。
【答案】D
【知识点】电路的组成；通路的判断
【点评】本题考查电路的基本组成和通路的判断，核心是明确电路必须有电源才能让用电器工作，需掌握完整电路的构成要素。
【难度系数】0.7
