1. 白炽灯用久了灯丝变细，灯丝电阻（变大/变小/不变，下同）；一根电阻丝对折后接入电路中，对折后的阻值。新型LED灯将取代白炽灯，LED灯是由材料制成。

1. 变大 变小 半导体

【分析】首先明确导体电阻的大小由材料、长度、横截面积和温度决定，在材料和温度不变时，长度越长、横截面积越小，电阻越大；LED灯的制作材料为半导体。解题时，先分析灯丝变细的情况，再分析电阻丝对折的情况，最后回忆LED灯的材料特性。
【解析】1. 白炽灯灯丝用久后，因升华作用变细，灯丝的材料和长度不变，横截面积减小，根据电阻的决定规律，横截面积越小电阻越大，所以灯丝电阻变大；2. 电阻丝对折后，长度变为原来的1/2，横截面积变为原来的2倍，长度变短、横截面积变大都会使电阻减小，因此对折后的阻值变小；3. LED灯（发光二极管）是由半导体材料制成的。
【答案】变大 变小 半导体
【知识点】电阻的影响因素、半导体材料
【点评】本题考查电阻的影响因素和半导体材料的应用，属于初中物理基础概念题，侧重对核心知识点的直接考查，难度较低。
【难度系数】0.8

2. 如图所示，电路中一根导线已经与滑动变阻器的B接线柱连接，当滑动变阻器的滑片P向左移动时，要使滑动变阻器的电阻变小，另一根导线应与滑动变阻器的（A/C/D）接线柱连接，滑动变阻器是通过改变电阻丝的来改变电阻的大小。

2. C 长度

【分析】
要解答本题，需掌握滑动变阻器的工作原理和接线规则：滑动变阻器通过改变接入电路中电阻丝的长度改变电阻，接线时遵循“一上一下”原则。题目中已将导线接在滑动变阻器的上接线柱B，要使滑片P向左移动时电阻变小，需让接入电路的电阻丝长度随滑片左移而缩短，据此确定下接线柱的选择，同时明确滑动变阻器改变电阻的核心依据。
【解析】
1. 滑动变阻器的接线规则：需“一上一下”连接接线柱，才能起到改变电阻的作用。本题已连接上接线柱B，因此另一根导线应接下接线柱。
2. 滑动变阻器电阻变化规律：接入电路的电阻丝长度越短，电阻越小。当滑片P向左移动时，若接下接线柱C，接入电路的是C到P的电阻丝，此时CP段长度变短，电阻变小，符合要求；若接D，接入的是DP段，滑片左移时DP段变长，电阻变大，不符合题意。
3. 滑动变阻器改变电阻的本质：是通过改变接入电路中电阻丝的长度来实现的。
【答案】
C；长度
【知识点】
滑动变阻器的使用；滑动变阻器的原理
【点评】
本题是电学基础题，考查滑动变阻器的核心知识点，只要掌握接线规则和工作原理即可轻松解答，属于学生需熟练掌握的基础题型。
【难度系数】
0.6

3. 如图甲所示电路，当闭合开关后，电路正常，两只电压表的指针偏转均如图乙所示，则电源电压是V，$R_1$两端的电压是V，如果$R_1$的电阻是12 Ω，则通过$R_2$的电流是A。

3. 7.5 6 0.5

【分析】
首先分析电路：R₁与R₂串联，电压表V₂测量电源总电压，电压表V₁测量R₂两端的电压。根据串联电路电压规律，总电压等于各部分电压之和，因此V₂的示数大于V₁的示数。由于两表指针偏转角度相同，说明它们使用的量程不同：V₂使用0~15V量程，V₁使用0~3V量程。接下来根据量程读取示数，再结合串联电路的电压、电流规律和欧姆定律计算所求物理量。
【解析】
1. 确定电路与电压表测量对象：R₁、R₂串联，V₂测电源电压，V₁测R₂两端电压。
2. 读取电压表示数：V₂量程为0~15V，分度值0.5V，指针示数为7.5V，即电源电压U=7.5V；V₁量程为0~3V，分度值0.1V，指针示数为1.5V，即R₂两端电压U₂=1.5V。
3. 计算R₁两端电压：根据串联电路电压规律，U₁=U-U₂=7.5V-1.5V=6V。
4. 计算通过R₂的电流：串联电路电流处处相等，通过R₁的电流I=U₁/R₁=6V/12Ω=0.5A，因此通过R₂的电流也为0.5A。
【答案】
7.5；6；0.5
【知识点】
串联电路电压规律；电压表读数；欧姆定律
【点评】
本题考查串联电路的电压、电流规律及欧姆定律的应用，关键在于区分两个电压表的量程，避免因量程判断错误导致读数失误，属于中等难度的电路计算题。
【难度系数】
0.6

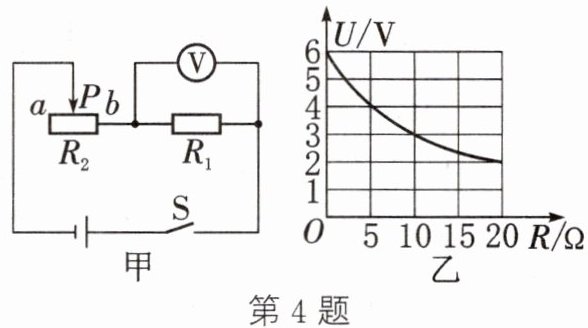

4. 如图甲所示的电路，当滑片P由端点a移到端点b的过程中，电压表示数U随滑动变阻器接入电路的阻值的变化情况如图乙所示，则电源电压为V，电路中的电流最大为A。

4. 6 0.6

【分析】
首先明确电路结构：R₁与滑动变阻器R₂串联，电压表测定值电阻R₁两端的电压。当滑动变阻器接入阻值为0时，电路总电阻最小，电流最大，此时电压表示数等于电源电压，可从图乙直接读取电源电压；再选取图中某一对应点，利用串联电路电压规律和电流规律求出定值电阻R₁的阻值，最后根据欧姆定律计算电路的最大电流。
【解析】
1. 求电源电压：当滑动变阻器接入阻值为0时，电路为R₁的简单电路，电压表测电源电压，由图乙可知，此时电压表示数为6V，故电源电压U=6V。
2. 求定值电阻R₁的阻值：当R₂=10Ω时，由图乙可知电压表示数U₁=3V，此时R₂两端的电压U₂=U - U₁=6V - 3V=3V。串联电路电流处处相等，电路电流I=U₂/R₂=3V/10Ω=0.3A，因此R₁=U₁/I=3V/0.3A=10Ω。
3. 求电路最大电流：当滑动变阻器接入阻值为0时，电路总电阻最小，电流最大，根据欧姆定律，最大电流I_max=U/R₁=6V/10Ω=0.6A。
【答案】
6；0.6
【知识点】
串联电路电压规律、欧姆定律、动态电路分析
【点评】
本题结合串联电路特点与欧姆定律，通过图像提取关键数据，核心是利用串联电路电流相等的特性求出定值电阻，进而计算最大电流，属于中等难度的动态电路分析题。
【难度系数】
0.5

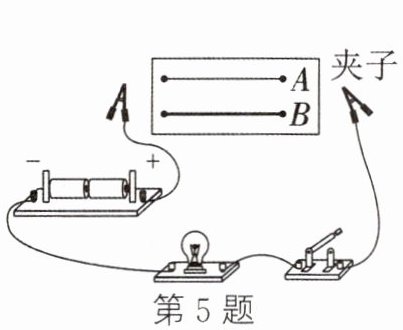

5. 小明用如图所示的器材探究影响电阻大小的因素，A、B为长度相等的镍铬合金丝，B的横截面积比A的大。关于此实验，下列说法正确的是 （）

A.小灯泡越亮，表示接入的合金丝的电阻越大
B.利用此装置不能探究导体电阻的大小跟导体长度的关系
C.断开开关，镍铬合金丝A和B的电阻都变为零
D.接入镍铬合金丝B时，小灯泡更亮

5. D

【分析】
本题考查探究影响电阻大小的因素，需明确：电阻是导体本身的属性，与材料、长度、横截面积、温度有关，与是否通电无关；实验通过转换法，用小灯泡亮度反映接入电阻大小（灯泡越亮，接入电阻越小）。逐一分析选项：A混淆电流与电阻的关系；B忽略可通过改变同一合金丝接入长度探究电阻与长度的关系；C错误认为电阻随通电与否变化；D结合电阻决定因素判断B的电阻更小，接入时灯泡更亮，是正确的。
【解析】
1. 电阻的性质：电阻是导体本身的属性，大小由材料、长度、横截面积、温度决定，与是否通电无关。
2. 实验原理：电源电压不变，根据欧姆定律 $ I=\frac{U}{R} $，接入电阻越小，电路电流越大，小灯泡越亮；反之电阻越大，电流越小，灯泡越暗。
3. 选项分析：
A选项：小灯泡越亮，说明电路电流越大，接入合金丝的电阻越小，而非越大，A错误。
B选项：探究电阻与长度的关系时，需控制材料、横截面积相同，改变长度。该装置可只接入合金丝A，移动夹子改变A接入电路的长度，因此能探究电阻与长度的关系，B错误。
C选项：电阻与是否通电无关，断开开关后，合金丝A和B的电阻不变，不会变为零，C错误。
D选项：A、B是长度相等的镍铬合金丝（材料相同），B的横截面积更大，根据电阻决定因素，横截面积越大电阻越小，故B的电阻更小。接入B时，电路电流更大，小灯泡更亮，D正确。
【答案】
D
【知识点】
影响电阻大小的因素；电阻的性质
【点评】
本题围绕探究影响电阻大小的实验，考查电阻的决定因素、电阻的属性及转换法的应用，属于电学基础题，需准确掌握相关概念。
【难度系数】
0.6

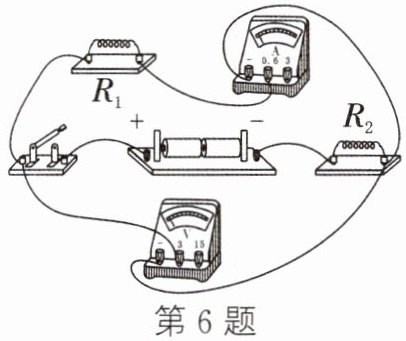

6. 如图所示的电路中，$R_1$、$R_2$均为定值电阻，且电源电压保持不变，闭合开关，一段时间后电阻$R_1$发生断路故障，则（）

A.电流表示数变小，电压表示数变小
B.电流表示数变小，电压表示数变大
C.电流表示数变小，电压表示数不变
D.电流表示数不变，电压表示数不变

6. B

【分析】首先明确电路初始状态：闭合开关时，$R_1$与$R_2$串联，电流表测串联电路的电流，电压表测$R_2$两端的电压。当$R_1$断路后，重新分析电路：$R_1$断路后，电流路径变为电源正极→开关→电压表→$R_2$→电源负极，由于电压表内阻极大，电路中电流几乎为零，由此判断电流表示数变化；同时电压表此时通过$R_2$连接到电源两极，测量电源电压，对比原来电压表的示数，判断电压表示数变化。
【解析】初始状态：$R_1$、$R_2$串联，电路电流$I=\frac{U}{R_1+R_2}$，电压表测$R_2$两端电压，即$U_V=IR_2=\frac{UR_2}{R_1+R_2}$，小于电源电压$U$。当$R_1$断路后，电路中电流几乎为0，因此电流表示数变小；此时电压表相当于直接接在电源两端，测量电源电压$U$，所以电压表示数从原来的$\frac{UR_2}{R_1+R_2}$变为电源电压$U$，示数变大。综上，电流表示数变小，电压表示数变大，对应选项B。
【答案】B
【知识点】串联电路故障分析、欧姆定律应用
【点评】本题考查串联电路断路故障的电表示数分析，关键是明确$R_1$断路后电压表的测量对象变为电源电压，结合电流表的测量逻辑判断电流变化，需掌握故障电路的分析方法。
【难度系数】0.5
