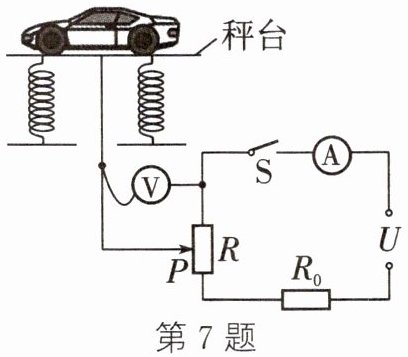

7.（广州中考）如图是地磅工作原理示意图，秤台连在竖直弹簧上，电路与恒压电源连接。未称量时，滑动变阻器R的滑片P在最上端，称量时，滑片P向下滑动。闭合开关S，车辆总质量越大时（
A.电压表的示数越大
B.电压表的示数越小
C.电流表的示数越大
D.电流表的示数越小
A
）A.电压表的示数越大
B.电压表的示数越小
C.电流表的示数越大
D.电流表的示数越小
答案
7. A
解析
【分析】
首先明确电路结构：滑动变阻器R与定值电阻R₀串联，电流表测电路总电流，电压表测滑动变阻器滑片P上方部分电阻两端的电压。当车辆总质量越大时，弹簧压缩量越大，滑片P向下滑动。接下来分析：滑动变阻器全部接入电路，总电阻R总=R+R₀，电源电压U恒定，根据欧姆定律I=U/R总，电路电流I不变，因此电流表的示数不变，排除C、D选项；再看电压表，滑片向下滑动时，滑片上方的电阻长度增加，电阻值变大，而电路电流I不变，根据U=IR，该部分电阻两端的电压变大，即电压表示数变大，故选择A。
【解析】
闭合开关S后，滑动变阻器R的全部电阻接入电路，与定值电阻R₀串联，电流表测量串联电路的电流，电压表测量滑动变阻器滑片上方电阻两端的电压。
1. 分析电流变化：电路总电阻R总 = R + R₀，电源电压U恒定，由欧姆定律I = U/R总可知，电路中的电流I为定值，因此电流表的示数不变，排除选项C、D；
2. 分析电压变化：车辆总质量越大，弹簧压缩程度越大，滑片P向下滑动，滑动变阻器滑片上方的电阻阻值R上变大；由于电路电流I不变，根据U = IR上，可知滑片上方电阻两端的电压（即电压表示数）变大，因此选项A正确，B错误。
【答案】
A
【知识点】
串联电路特点、欧姆定律应用、滑动变阻器
【点评】
本题是力学与电学的综合应用题，关键在于明确滑动变阻器的接入方式（全部电阻接入电路）和电压表的测量对象，避免误将滑动变阻器当作部分接入电路，需结合欧姆定律分析电流和电压的变化，难度适中。
【难度系数】
0.5
首先明确电路结构：滑动变阻器R与定值电阻R₀串联，电流表测电路总电流，电压表测滑动变阻器滑片P上方部分电阻两端的电压。当车辆总质量越大时，弹簧压缩量越大，滑片P向下滑动。接下来分析：滑动变阻器全部接入电路，总电阻R总=R+R₀，电源电压U恒定，根据欧姆定律I=U/R总，电路电流I不变，因此电流表的示数不变，排除C、D选项；再看电压表，滑片向下滑动时，滑片上方的电阻长度增加，电阻值变大，而电路电流I不变，根据U=IR，该部分电阻两端的电压变大，即电压表示数变大，故选择A。
【解析】
闭合开关S后，滑动变阻器R的全部电阻接入电路，与定值电阻R₀串联，电流表测量串联电路的电流，电压表测量滑动变阻器滑片上方电阻两端的电压。
1. 分析电流变化：电路总电阻R总 = R + R₀，电源电压U恒定，由欧姆定律I = U/R总可知，电路中的电流I为定值，因此电流表的示数不变，排除选项C、D；
2. 分析电压变化：车辆总质量越大，弹簧压缩程度越大，滑片P向下滑动，滑动变阻器滑片上方的电阻阻值R上变大；由于电路电流I不变，根据U = IR上，可知滑片上方电阻两端的电压（即电压表示数）变大，因此选项A正确，B错误。
【答案】
A
【知识点】
串联电路特点、欧姆定律应用、滑动变阻器
【点评】
本题是力学与电学的综合应用题，关键在于明确滑动变阻器的接入方式（全部电阻接入电路）和电压表的测量对象，避免误将滑动变阻器当作部分接入电路，需结合欧姆定律分析电流和电压的变化，难度适中。
【难度系数】
0.5

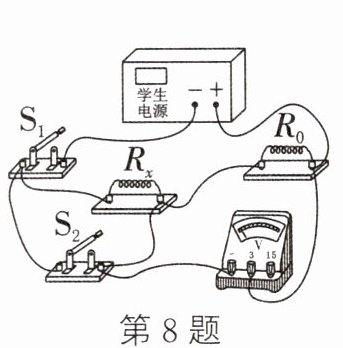

8. 小阳利用一块电压表和阻值已知的电阻$R_0$测量电阻$R_x$的阻值。他选择了满足实验要求的器材，连接了如图所示的实验电路后进行了如下操作：闭合开关$S_1$和$S_2$，读出电压表的示数为$U_1$；闭合开关$S_1$，断开开关$S_2$，读出电压表的示数为$U_2$。则用$U_1$、$U_2$和$R_0$表示出待测电阻$R_x$的表达式为（
A.$R_x=\dfrac{U_1}{U_2}R_0$
B.$R_x=\dfrac{U_2}{U_1-U_2}R_0$
C.$R_x=\dfrac{U_1-U_2}{U_2}R_0$
D.$R_x=\dfrac{U_1-U_2}{U_1}R_0$
C
）A.$R_x=\dfrac{U_1}{U_2}R_0$
B.$R_x=\dfrac{U_2}{U_1-U_2}R_0$
C.$R_x=\dfrac{U_1-U_2}{U_2}R_0$
D.$R_x=\dfrac{U_1-U_2}{U_1}R_0$
答案
8. C
解析
【分析】
先分析不同开关状态下的电路连接与电压表测量对象：闭合S₁和S₂时，待测电阻Rₓ被短路，电路为R₀的简单电路，电压表测电源电压，示数为U₁；闭合S₁、断开S₂时，R₀与Rₓ串联，电压表测R₀两端的电压，示数为U₂。再结合串联电路特点和欧姆定律推导Rₓ的表达式。
【解析】
1. 当闭合开关S₁和S₂时，Rₓ被短路，电路中只有R₀，电压表测量电源电压，因此电源电压U = U₁；
2. 当闭合S₁、断开S₂时，R₀与Rₓ串联，电压表测量R₀两端的电压，示数为U₂，根据欧姆定律，此时电路中的电流I = $\frac{U_2}{R_0}$；
3. 串联电路总电压等于各部分电压之和，因此Rₓ两端的电压Uₓ = U - U₂ = U₁ - U₂；
4. 根据欧姆定律，待测电阻Rₓ = $\frac{U_x}{I}$ = $\frac{U_1 - U_2}{\frac{U_2}{R_0}}$ = $\frac{U_1 - U_2}{U_2}R_0$。
【答案】
C
【知识点】
欧姆定律、串联电路电压规律
【点评】
本题属于“伏安法测电阻”的变形实验，核心是分析开关切换后的电路结构，结合串联电路规律和欧姆定律推导未知电阻，重点考查电路分析能力和公式应用能力，是电学实验的典型题型。
【难度系数】
0.5
先分析不同开关状态下的电路连接与电压表测量对象：闭合S₁和S₂时，待测电阻Rₓ被短路，电路为R₀的简单电路，电压表测电源电压，示数为U₁；闭合S₁、断开S₂时，R₀与Rₓ串联，电压表测R₀两端的电压，示数为U₂。再结合串联电路特点和欧姆定律推导Rₓ的表达式。
【解析】
1. 当闭合开关S₁和S₂时，Rₓ被短路，电路中只有R₀，电压表测量电源电压，因此电源电压U = U₁；
2. 当闭合S₁、断开S₂时，R₀与Rₓ串联，电压表测量R₀两端的电压，示数为U₂，根据欧姆定律，此时电路中的电流I = $\frac{U_2}{R_0}$；
3. 串联电路总电压等于各部分电压之和，因此Rₓ两端的电压Uₓ = U - U₂ = U₁ - U₂；
4. 根据欧姆定律，待测电阻Rₓ = $\frac{U_x}{I}$ = $\frac{U_1 - U_2}{\frac{U_2}{R_0}}$ = $\frac{U_1 - U_2}{U_2}R_0$。
【答案】
C
【知识点】
欧姆定律、串联电路电压规律
【点评】
本题属于“伏安法测电阻”的变形实验，核心是分析开关切换后的电路结构，结合串联电路规律和欧姆定律推导未知电阻，重点考查电路分析能力和公式应用能力，是电学实验的典型题型。
【难度系数】
0.5

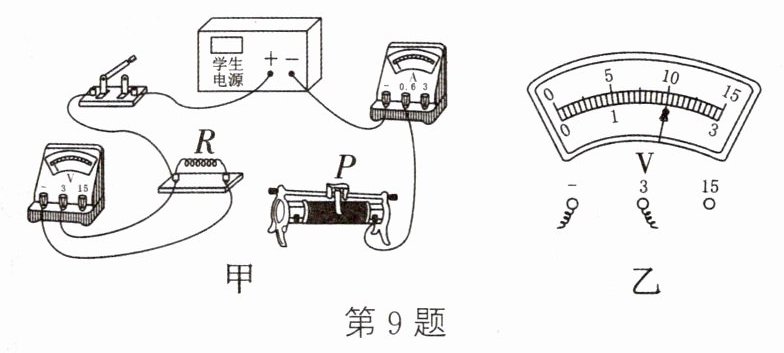

9.（福建中考）探究电流与电压、电阻的关系，器材有：电源（恒为4 V）、电压表（0～3 V）、电流表（0～0.6 A）、电阻R（5 Ω、10 Ω、20 Ω）、滑动变阻器（“20 Ω 2 A”）、开关、导线若干。
（1）用笔画线代替导线将图甲的实物电路连接完整。闭合开关前，将滑动变阻器滑片P移到最
（2）闭合开关，电流表示数为零，电压表示数等于电源电压，经检查电表完好，则电路故障可能是

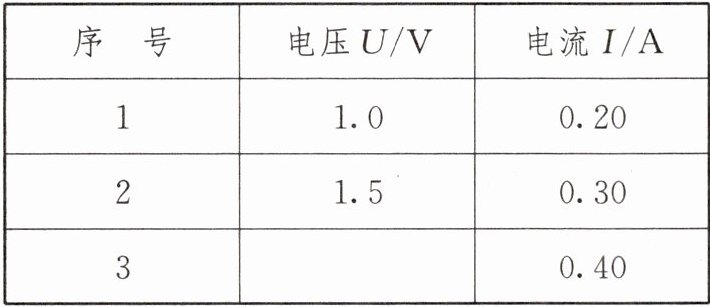

（3）探究电流与电压的关系，实验数据如上表，其中第3次实验的电压表示数如图乙所示，为
（4）探究电流与电阻的关系，将5 Ω电阻接入电路，记录电流表示数为0.30 A；将电阻更换为10 Ω，移动滑片直至电压表示数为
（1）用笔画线代替导线将图甲的实物电路连接完整。闭合开关前，将滑动变阻器滑片P移到最
左
端，起到保护电路
的作用。（2）闭合开关，电流表示数为零，电压表示数等于电源电压，经检查电表完好，则电路故障可能是
电阻R断路(R接触不良、R开路)
。排除故障，继续实验。（3）探究电流与电压的关系，实验数据如上表，其中第3次实验的电压表示数如图乙所示，为
2.0
V。分析数据可得：电阻不变时，电流跟电压成正比
。实验中所选的电阻阻值为5
Ω。（4）探究电流与电阻的关系，将5 Ω电阻接入电路，记录电流表示数为0.30 A；将电阻更换为10 Ω，移动滑片直至电压表示数为
1.5
V，记录电流表示数；再将电阻更换为20 Ω，发现无法完成实验。从本实验可行性与安全性考虑，应控制电阻两端的电压范围为2～3 V
。答案
9. （1）
左 保护电路 （2）电阻R断路(R接触不良、R开路) （3）2.0 正比 5 （4）1.5 2～3 V解析
【分析】
本题为探究电流与电压、电阻关系的电学实验题，需结合实验原理、电路故障分析、控制变量法等知识逐步解决：1. 第（1）问需补全电压表连接，明确滑动变阻器闭合开关前的调节要求；2. 第（2）问根据电流表、电压表示数特征判断电路断路故障；3. 第（3）问需掌握电压表读数、欧姆定律及电流与电压的关系；4. 第（4）问利用控制变量法和欧姆定律分析定值电阻两端电压的控制范围。
【解析】
（1）①电路连接：电压表需并联在定值电阻R两端，因电源电压为4V，电压表选0~3V量程，将电压表“3”接线柱与R的右端接线柱相连补全电路；②闭合开关前，滑动变阻器滑片移到最左端，此时接入电阻最大，起到保护电路的作用，防止电流过大损坏元件。
（2）电流表示数为零说明电路断路，电压表示数等于电源电压说明电压表与电源连通，因此故障为定值电阻R断路（或R接触不良）。
（3）①电压表选用0~3V量程，分度值0.1V，读数为2.0V；②电阻不变时，电流随电压增大而增大且比值恒定，故电流跟电压成正比；③根据欧姆定律，定值电阻阻值R=U/I，取实验数据计算得R=5Ω。
（4）①探究电流与电阻关系需控制定值电阻两端电压不变，5Ω电阻接入时电压U=0.30A×5Ω=1.5V，故更换10Ω电阻时电压表示数为1.5V；②更换20Ω电阻时，滑动变阻器最大阻值20Ω，电路总电阻40Ω，电流0.1A，定值电阻电压2V，结合电压表量程0~3V，得控制电压范围为2~3V。
【答案】
（1） 左 保护电路 （2）电阻R断路（或R接触不良） （3）2.0 正比 5 （4）1.5 2～3 V
【知识点】
探究电流与电压、电阻的关系；欧姆定律；滑动变阻器的作用
【点评】
本题是电学核心实验题，全面考查电路连接、故障分析、实验数据处理及控制变量法应用，综合性较强，是中考电学高频考点，需学生熟练掌握实验原理与操作要点。
【难度系数】
0.5
本题为探究电流与电压、电阻关系的电学实验题，需结合实验原理、电路故障分析、控制变量法等知识逐步解决：1. 第（1）问需补全电压表连接，明确滑动变阻器闭合开关前的调节要求；2. 第（2）问根据电流表、电压表示数特征判断电路断路故障；3. 第（3）问需掌握电压表读数、欧姆定律及电流与电压的关系；4. 第（4）问利用控制变量法和欧姆定律分析定值电阻两端电压的控制范围。
【解析】
（1）①电路连接：电压表需并联在定值电阻R两端，因电源电压为4V，电压表选0~3V量程，将电压表“3”接线柱与R的右端接线柱相连补全电路；②闭合开关前，滑动变阻器滑片移到最左端，此时接入电阻最大，起到保护电路的作用，防止电流过大损坏元件。
（2）电流表示数为零说明电路断路，电压表示数等于电源电压说明电压表与电源连通，因此故障为定值电阻R断路（或R接触不良）。
（3）①电压表选用0~3V量程，分度值0.1V，读数为2.0V；②电阻不变时，电流随电压增大而增大且比值恒定，故电流跟电压成正比；③根据欧姆定律，定值电阻阻值R=U/I，取实验数据计算得R=5Ω。
（4）①探究电流与电阻关系需控制定值电阻两端电压不变，5Ω电阻接入时电压U=0.30A×5Ω=1.5V，故更换10Ω电阻时电压表示数为1.5V；②更换20Ω电阻时，滑动变阻器最大阻值20Ω，电路总电阻40Ω，电流0.1A，定值电阻电压2V，结合电压表量程0~3V，得控制电压范围为2~3V。
【答案】
（1）
左 保护电路 （2）电阻R断路（或R接触不良） （3）2.0 正比 5 （4）1.5 2～3 V【知识点】
探究电流与电压、电阻的关系；欧姆定律；滑动变阻器的作用
【点评】
本题是电学核心实验题，全面考查电路连接、故障分析、实验数据处理及控制变量法应用，综合性较强，是中考电学高频考点，需学生熟练掌握实验原理与操作要点。
【难度系数】
0.5
