章末整合提升
体系建构
┌─────────┐
│ 电压 电阻 │
└─────────┘
电压
├─作用—电压是电路中形成①的原因
├─单位—伏特（V）。常用单位：千伏（kV）、毫伏（mV）
├─测量—测量仪器：电压表—使用方法
│ ├─与用电器②
│ ├─电流“+”进“-”出
│ └─测量范围选择要合理
└─规律
├─串联电路中电源电压等于各用电器两端的电压③，即$U=U_1+U_2$
└─并联电路中电源电压④各支路两端的电压，即$U=U_1=U_2$
电阻
├─概念—导体对电流阻碍作用的大小
├─符号—电阻通常用字母“R”表示
├─单位
│ ├─欧姆（Ω）
│ └─常用单位：千欧（kΩ）、兆欧（MΩ）
├─影响因素—导体的材料、长度、横截面积，另外还与⑤有关
└─应用
├─电阻器：也叫定值电阻
└─变阻器
├─滑动变阻器
│ ├─原理：通过改变连入电路中的电阻丝的⑥来改变电阻
│ ├─连接方法：⑦
│ └─使用：开关闭合前，将滑片移至电阻⑧处
├─电阻箱—能改变且显示接入电路中的电阻
└─电位器—生活中的变阻器

①电流 ②并联 ③之和 ④等于 ⑤温度 ⑥长度 ⑦一上一下 ⑧最大

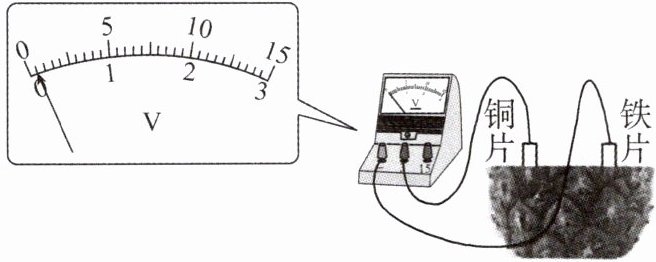

1.将铜片和铁片插入菠萝中，制成一个水果电池。用电压表测量这个水果电池的电压，电压表示数如图所示。下列说法正确的是
（）


A.菠萝是用电器
B.水果电池的电压是0.5 V
C.铜片是水果电池的正极
D.电压表能提供电压

1.C

2.如图所示的电路，闭合开关后，整个电路正常工作。一段时间后，其中一盏灯突然熄灭，两个电表示数均变大，该电路可能发生的故障为（）

A.$\mathrm{L}_1$被短路
B.$\mathrm{L}_2$被短路
C.$\mathrm{L}_1$断路
D.$\mathrm{L}_2$断路

2.A
