2026年课时练人民教育出版社九年级物理全一册人教版第75页答案
3.小华同学设计了一盏可调亮度的简易台灯的电路图，如图甲所示。

甲
(1)滑动变阻器是通过改变
连入电路中的电阻丝的长度
来改变电阻大小的。

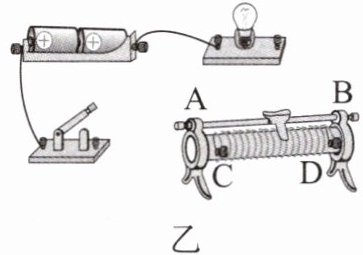

(2)实验器材如图乙所示，根据图甲连接图乙时，下列接法正确的有
④⑥
。为了使滑片向右滑动时，灯泡变亮，下列接法正确的有
④⑥
。(均填序号)

乙
①接入A、B接线柱
②接入B、C接线柱
③接入A、C接线柱
④接入A、D接线柱
⑤接入C、D接线柱
⑥接入B、D接线柱
(3)在开关闭合前，应将滑动变阻器的滑片置于电阻
最大
（选填“最小”或“最大”）处，目的是
保护电路
。闭合开关，调节灯泡亮度时，滑动变阻器的作用是
改变电路中的电流
。

答案

(1)连入电路中的电阻丝的长度
(2)④⑥ ④⑥
(3)最大 保护电路 改变电路中的电流
