2026年课时练人民教育出版社九年级物理全一册人教版第139页答案
知识点一 电流过大的防护
1.为了防止家庭电路中电流过大时发生危险，通常在相线上安装保险丝，保险丝的材料应选择（
D
）
A. 电阻比较大，熔点比较高的
B. 电阻比较小，熔点比较低的
C. 电阻比较小，熔点比较高的
D. 电阻比较大，熔点比较低的
2.家庭电路中，当电流过大时，会“跳闸”切断电路的是（
A
）
A. 低压断路器
B. 漏电保护器
C. 三孔插座
D. 三脚插头

答案

1.D
2.A

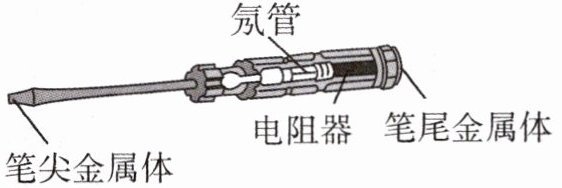

3.下图是测电笔的结构示意图,在使用测电笔时,手能接触测电笔的
笔尾
(选填“笔尖”或“笔尾”)金属体,当氖管发光时
有
(选填“有”或“没有”)电流通过人体。

4.我国家庭电路中相线与中性线之间的电压为
220
V,中性线与地线之间的电压为
0
V。家用电器中,电视机与空调是
并联
的,日光灯和控制它的开关是
串联
的。(后两空均选填“串联”或“并联”)

答案

3.笔尾 有
4.220 0 并联 串联
5.(广西中考)如图所示的插座最好安装在较高处,防止幼儿玩耍时因接触
相线
而触电。三孔插座的①插孔对应的接线柱必须接
保护线
,避免接触用电器带电的金属外壳而触电。(均选填“相线”“中性线”或“保护线”)

6.在新建的楼房里,控制插座的总开关上大多装有漏电保护器,漏电保护器和低压断路器的作用
不同
(选填“相同”或“不同”)。如果站在地上的人不小心接触了相线,这时
漏电保护器
(选填“低压断路器”或“漏电保护器”)会迅速切断电流,对人身起到保护作用。

答案

5.相线 保护线
6.不同 漏电保护器

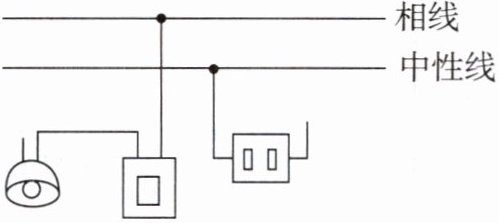

7.(吉林中考)如图所示,请用笔画线表示导线,将灯泡和插座接入家庭电路中。

相线
中性线

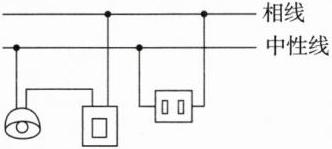

答案

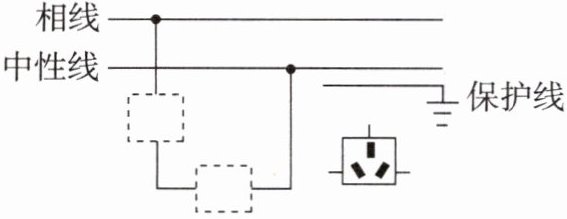

8.(常州中考)请在图中虚线框内画出开关S和灯泡L的符号，并用笔画线表示导线将三孔插座接入电路。

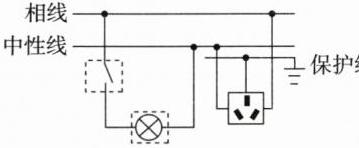

答案
