5.（2025·株洲月考）画出下列几何体的三视图.

解：
按照三视图“长对正、高平齐、宽相等”的绘制规则，该几何体的三视图特征如下：
1. 主视图：共2行3列，下一行有3个并排的全等小正方形，上一行仅在最左侧位置有1个小正方形。
2. 左视图：共2行2列，下一行有2个并排的全等小正方形，上一行仅在最左侧位置有1个小正方形。
3. 俯视图：共2行3列，靠后的一行有3个并排的全等小正方形，靠前的一行仅在最左侧位置有1个小正方形。
所有可见轮廓线均用实线绘制，按上述特征规范作图即可。

【分析】
要解决这个问题，首先要明确三视图的含义：主视图是从几何体正面观察得到的平面图形，左视图是从几何体左面观察得到的平面图形，俯视图是从几何体上面观察得到的平面图形，绘制时需遵循“长对正、高平齐、宽相等”的规则。首先梳理该组合几何体的小正方体排布：底层共4个小正方体，前排仅最左侧有1个，后排从左到右依次排列3个；上层仅有1个小正方体，叠放在后排最左侧的小正方体上方。接下来分别从三个方向观察，统计每个方向能看到的小正方形的行数、列数及位置即可确定三视图的形状，所有可见的轮廓线都用实线绘制。
【解析】
绘制三视图需遵循“长对正、高平齐、宽相等”的规则，可见轮廓线用实线绘制，结合几何体的小正方体排布，分别确定三个视图的特征：
1. 主视图（从正面观察）：共2行3列，下一行有3个并排的全等小正方形，上一行仅在最左侧位置有1个小正方形；
2. 左视图（从左面观察）：共2行2列，下一行有2个并排的全等小正方形，上一行仅在最左侧位置有1个小正方形；
3. 俯视图（从上面观察）：共2行3列，靠后的一行有3个并排的全等小正方形，靠前的一行仅在最左侧位置有1个小正方形。
按照上述特征规范作图即可。
【答案】
按照三视图“长对正、高平齐、宽相等”的绘制规则，该几何体的三视图特征如下：
1. 主视图：共2行3列，下一行有3个并排的全等小正方形，上一行仅在最左侧位置有1个小正方形。
2. 左视图：共2行2列，下一行有2个并排的全等小正方形，上一行仅在最左侧位置有1个小正方形。
3. 俯视图：共2行3列，靠后的一行有3个并排的全等小正方形，靠前的一行仅在最左侧位置有1个小正方形。
所有可见轮廓线均用实线绘制，按上述特征规范作图即可。
【知识点】
1. 三视图的概念
2. 三视图绘制原则
3. 组合体三视图画法
【点评】
本题是三视图部分的基础题型，重点考查学生对组合几何体的空间观察能力和三视图绘制规则的掌握程度，解题时需先理清几何体的结构，再逐一确定三个视图的形状，注意可见轮廓要用实线绘制，避免出现多画、漏画小正方形的错误。
【难度系数】
0.7

主视图反映物体的 和 ，左视图反映物体的 和 ，俯视图反映物体的 和 。
合作学习
阅读教材第82、83页的内容，然后回答问题。

主视图反映物体的长和高，左视图反映物体的高和宽，俯视图反映物体的长和宽。

【分析】
解决这道题首先要明确三视图的观察方向，再对应物体长、宽、高三个维度在视图中的体现：①主视图是从物体正前方观察得到的，左右方向对应物体的长，上下方向对应物体的高，因此能反映长和高；②左视图是从物体正左方观察得到的，上下方向对应物体的高，水平方向对应物体前后的宽度，因此能反映高和宽；③俯视图是从物体正上方观察得到的，左右方向对应物体的长，前后方向对应物体的宽，因此能反映长和宽，按照这个逻辑即可填出对应内容。
【解析】
根据三视图的观察视角和尺寸对应规律分析：
1. 主视图是从物体正前方投射得到的视图，水平方向尺寸对应物体的长，竖直方向尺寸对应物体的高，因此主视图反映物体的长和高；
2. 左视图是从物体正左方投射得到的视图，竖直方向尺寸对应物体的高，水平方向尺寸对应物体的宽，因此左视图反映物体的高和宽；
3. 俯视图是从物体正上方投射得到的视图，水平方向尺寸对应物体的长，前后方向尺寸对应物体的宽，因此俯视图反映物体的长和宽。
【答案】
主视图反映物体的长和高，左视图反映物体的高和宽，俯视图反映物体的长和宽。
【知识点】
1. 三视图的概念
2. 三视图尺寸对应规律
【点评】
本题是三视图模块的基础题型，主要考查对三视图所反映物体尺寸的理解与记忆，是后续学习由三视图还原几何体、计算几何体相关量的必备基础，需熟练掌握。
【难度系数】
0.9

1. 由三视图想象立体图形时，要分别根据主视图、俯视图、左视图想象立体图形的面、面、侧面，然后结合起来考虑整体图形.
2. 一个立体图形的俯视图是圆，则这个立体图形可能是.
3. 由三视图描述几何体的形状时，要对三视图进行综合分析，仅仅一个方向的视图只能反映几何体的部分信息.
4. 要根据主视图、俯视图和左视图想象几何体的正面、上面和左面的形状以及几何体的、、.
5. 根据实线和虚线想象几何体看得见和看不见的线.

1. 前 上 左
2. 球、圆柱、圆锥（答案不唯一）
4. 长 宽 高
5. 棱

【分析】
这组题目考查三视图的基础概念，解题时可围绕三视图的相关定义、规律逐一推导：
1. 先回忆三视图的观察角度：主视图是从物体正前方观察所得、俯视图从正上方观察所得、左视图从左侧观察所得，可直接对应三个面的答案；
2. 第2题可枚举学过的常见几何体，判断其俯视图是否为圆，符合要求的均可填写；
3. 第4题结合三视图“长对正、高平齐、宽相等”的对应规律，可知三个视图结合可确定几何体的三个维度参数；
4. 第5题回忆三视图的绘制规则：看得见的轮廓用实线、看不见的轮廓用虚线，轮廓对应的就是几何体的棱线。
【解析】
1. 主视图反映立体图形前面的形状，俯视图反映上面的形状，左视图反映左侧面的形状，因此依次填前、上、左。
2. 常见几何体中，球的任意方向视图都是圆，俯视图为圆；直立放置的圆柱，从上方观察得到的视图是底面的圆；直立放置的圆锥，从上方观察得到的视图是底面的圆，因此可填球、圆柱、圆锥，答案不唯一。
4. 三视图的对应规律为“长对正、高平齐、宽相等”，主视图反映几何体的长和高，俯视图反映长和宽，左视图反映宽和高，因此结合三个视图可确定几何体的长、宽、高。
5. 三视图绘制时，看得见的棱用实线表示，看不见的棱用虚线表示，因此实线和虚线对应几何体看得见和看不见的棱线。
【答案】
1. 前 上 左
2. 球、圆柱、圆锥（答案不唯一）
4. 长 宽 高
5. 棱
【知识点】
三视图基本概念，常见几何体的三视图，三视图绘制规则
【点评】
本组题目为三视图的基础识记类题目，侧重考查对三视图相关基础定义、规律的掌握，是后续根据三视图还原复杂几何体的必备基础，需熟练记忆相关概念。
【难度系数】
0.9

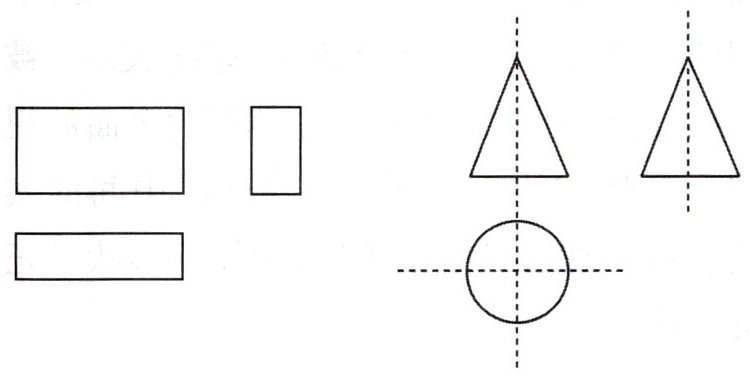

例1 根据下列三视图分别说出立体图形的名称.

【归纳总结】
（1）熟记一些简单几何体的三视图会对复杂几何体的想象有帮助.
（2）要利用三视图画几何体与由几何体画三视图的互逆过程，反复练习，不断总结方法.
（3）常见几何体的三视图如下：

依次对应的立体图形为圆柱、圆锥、直三棱柱、球。

【分析】
要解决由三视图判断立体图形的问题，首先需要熟练掌握常见简单几何体的三视图特征。解题时我们可以逐个分析每组三视图的形状特点：先分别明确主视图、左视图、俯视图的形状，再将三组视图的特征和已知的常见几何体三视图特征做匹配，就能快速得出对应的立体图形。
【解析】
我们逐个分析每组三视图的特征，对应匹配几何体：
1. 第一组三视图：主视图与左视图均为矩形，俯视图为圆，符合圆柱的三视图特征，对应立体图形为圆柱；
2. 第二组三视图：主视图与左视图均为等腰三角形，俯视图为带圆心的圆，符合圆锥的三视图特征，对应立体图形为圆锥；
3. 第三组三视图：主视图与左视图均为矩形，俯视图为三角形，符合直三棱柱的三视图特征，对应立体图形为直三棱柱；
4. 第四组三视图：主视图、左视图、俯视图均为圆，符合球的三视图特征，对应立体图形为球。
【答案】
依次对应的立体图形为圆柱、圆锥、直三棱柱、球。
【知识点】
1. 三视图识别
2. 由三视图还原几何体
3. 常见几何体三视图特征
【点评】
本题属于三视图部分的基础题型，核心考查对常见几何体三视图特点的掌握情况，熟练记忆基础几何体的三视图即可快速求解，是后续解决复杂组合体三视图相关问题的重要基础。
【难度系数】
0.8
