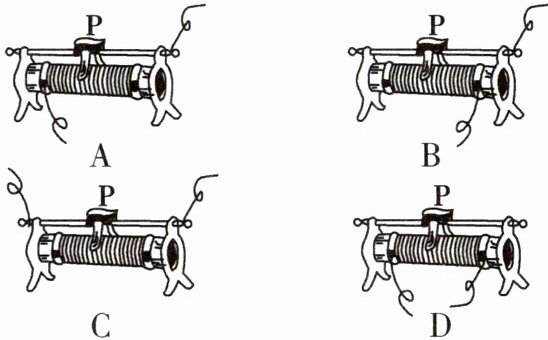

4.滑动变阻器的四种接线方法如图所示。当滑片P向右移动时,接入电路中的电阻变大的是 ()。

4. A

【分析】
要解决本题，需掌握滑动变阻器的工作原理与接线规则：滑动变阻器通过改变接入电路中电阻丝的长度改变电阻，正确接法为“一上一下”；判断电阻变化的关键是看接入的下接线柱，滑片远离下接线柱时电阻变大，靠近时电阻变小。逐一分析各选项：
选项A：接左下、右上接线柱，下接线柱为左，滑片P向右移动时，远离左下接线柱，接入的电阻丝长度变长，电阻变大；
选项B：接右下、右上接线柱，下接线柱为右，滑片P向右移动时，靠近右下接线柱，接入的电阻丝长度变短，电阻变小；
选项C：接左上、右上接线柱，相当于接了上面两个接线柱，接入电阻为0，移动滑片电阻不变；
选项D：接左下、右下接线柱，相当于接了下面两个接线柱，接入电阻为最大阻值，移动滑片电阻不变。
综上，滑片P向右移动时接入电阻变大的是A选项。
【解析】
滑动变阻器的工作原理是改变接入电路电阻丝的长度来改变电阻，接线需遵循“一上一下”原则。
对各选项分析如下：
1. 选项A：接线为左下和右上，下接线柱是左，滑片右移时远离左接线柱，接入电阻丝变长，电阻变大；
2. 选项B：接线为右下和右上，下接线柱是右，滑片右移时靠近右接线柱，接入电阻丝变短，电阻变小；
3. 选项C：接线为左上和右上，接上面两个接线柱，接入电阻为0，滑片移动电阻不变；
4. 选项D：接线为左下和右下，接下面两个接线柱，接入电阻为定值最大值，滑片移动电阻不变。
因此，滑片P向右移动时接入电阻变大的是A。
【答案】
A
【知识点】
滑动变阻器的使用
【点评】
本题考查滑动变阻器的接线与电阻变化判断，核心是掌握“一上一下”的接线规则，以及通过下接线柱判断滑片移动时的电阻变化，属于初中物理基础题，需牢记滑动变阻器的使用要点。
【难度系数】
0.4

5. 下列用电器中不需要用到变阻器的是（）。

A.电视机或收音机上的音量调节旋钮
B.调温电熨斗
C.普通家用日光灯
D.调光书写台灯

5. C

【分析】
要解决这道题，需先明确变阻器的核心作用：通过改变接入电路的电阻来调节电路中的电流，进而改变用电器的工作状态（如音量、温度、亮度等）。接下来逐一分析各选项用电器的功能，判断是否需要通过变阻器调节工作状态，即可得出答案。
【解析】
1. 变阻器的作用：变阻器可改变电路中的电流，从而调节用电器的音量、温度、亮度等工作参数。
2. 选项分析：
A选项：电视机或收音机的音量调节旋钮，需通过改变电流调整音量大小，因此需要用到变阻器；
B选项：调温电熨斗需通过改变电流调节温度高低，因此需要用到变阻器；
C选项：普通家用日光灯的亮度固定，工作时无需调节电流，因此不需要用到变阻器；
D选项：调光书写台灯需通过改变电流调整亮度，因此需要用到变阻器。
综上，不需要用到变阻器的是C选项。
【答案】
C
【知识点】
变阻器的应用
【点评】
本题结合生活中的用电器考查变阻器的作用，属于基础概念题，难度不大，关键是理解变阻器调节用电器工作状态的特点，结合各用电器的实际功能即可快速判断。
【难度系数】
0.7

6.如图所示,闭合开关前,滑片P应移动到最(选填“右”或“左”)端。当滑片向右移动时,电流表的示数将(选填“变大”、“变小”或“不变”),灯泡的亮度将(选填“变亮”“变暗”或“不变”)。

6题图

6. 左 变大 变亮

【分析】
要解决本题，需掌握滑动变阻器的使用规则、欧姆定律及电功率的相关知识：首先明确闭合开关前滑动变阻器需调至最大阻值处以保护电路；再判断滑动变阻器接入电路的电阻丝长度变化，结合欧姆定律分析电流变化，最后根据电功率公式判断灯泡亮度变化。
【解析】
1. 闭合开关前，滑动变阻器应调到最大阻值处。由电路图可知，滑动变阻器接入电路的是右端到滑片P的电阻丝，当滑片在最左端时，接入的电阻丝长度最长、电阻最大，因此滑片应移动到最左端。
2. 当滑片向右移动时，滑动变阻器接入电路的电阻丝长度变短，接入电路的电阻变小，电路总电阻减小。电源电压不变，根据欧姆定律 $ I = \frac{U}{R} $，电路中的电流变大，故电流表的示数变大。
3. 灯泡亮度由实际功率决定，灯泡电阻不变，电流变大时，根据 $ P = I^2R $，灯泡的实际功率变大，因此灯泡变亮。
【答案】
左 变大 变亮
【知识点】
滑动变阻器使用；欧姆定律；电功率
【点评】
本题考查基础电路的动态分析，核心是掌握滑动变阻器的工作原理，结合欧姆定律和电功率公式推导电流、亮度的变化，属于常规基础题，难度适中。
【难度系数】
0.5

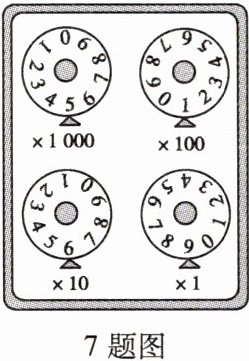

7.如图所示的电阻箱测量范围是,该电阻箱的示数为。

7. 0 ~9 999 Ω 5 169 Ω

【分析】
要解决电阻箱的测量范围和读数问题，需明确电阻箱的结构：它由四个旋钮组成，分别对应×1000、×100、×10、×1的倍率，每个旋钮的数字范围为0~9。测量范围由所有旋钮取最小值和最大值时的总电阻确定；读数时，将每个旋钮对准的数字乘以对应倍率，再相加得到总电阻。
【解析】
1. 计算测量范围：
电阻箱每个旋钮的最小数字为0，最大数字为9。
当所有旋钮取最小值时，总电阻为：$0×1000 + 0×100 + 0×10 + 0×1 = 0Ω$；
当所有旋钮取最大值时，总电阻为：$9×1000 + 9×100 + 9×10 + 9×1 = 9999Ω$；
因此测量范围是$0 ~9999Ω$。
2. 计算电阻箱的示数：
×1000旋钮对准数字5，对应电阻：$5×1000 = 5000Ω$；
×100旋钮对准数字1，对应电阻：$1×100 = 100Ω$；
×10旋钮对准数字6，对应电阻：$6×10 = 60Ω$；
×1旋钮对准数字9，对应电阻：$9×1 = 9Ω$；
总电阻为：$5000 + 100 + 60 + 9 = 5169Ω$。
【答案】
0 ~9 999 Ω；5 169 Ω
【知识点】
电阻箱读数；电阻箱测量范围
【点评】
本题考查电阻箱的基础应用，核心是掌握“对准数字×倍率相加”的读数规则，以及测量范围的计算方法，属于物理电学的基础题型。
【难度系数】
0.3

1.滑动变阻器可以改变接入电路中电阻的大小。使用时移动滑片，改变的是滑动变阻器接入电路中电阻丝的 （）。

A.材料
B.横截面积
C.长度
D.电流方向

1. C

【分析】本题考查滑动变阻器的工作原理，解题时需回忆滑动变阻器的构造与工作机制，明确其改变电阻的本质因素，再逐一分析选项排除错误答案，得出正确结论。滑动变阻器的电阻丝材料、横截面积均固定，移动滑片不会改变这两者，电流方向由电源决定，与滑动变阻器滑片移动无关，因此移动滑片改变的是接入电路中电阻丝的长度。
【解析】滑动变阻器的工作原理是通过改变接入电路中电阻丝的长度来改变电阻，进而调节电路电流。对各选项分析：A选项，滑动变阻器电阻丝的材料是固定的，移动滑片无法改变材料，排除；B选项，电阻丝的横截面积为定值，移动滑片不改变横截面积，排除；C选项，移动滑片时，接入电路的电阻丝长度发生变化，符合滑动变阻器的工作原理，正确；D选项，电流方向由电源正负极决定，滑动变阻器不能改变电流方向，排除。
【答案】C
【知识点】滑动变阻器的工作原理
【点评】本题为电学基础概念题，聚焦滑动变阻器的核心工作原理，难度较低，属于易得分的基础题型，旨在巩固学生对滑动变阻器原理的理解。
【难度系数】0.8

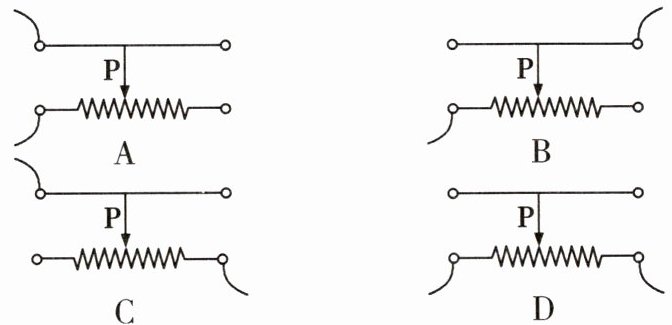

2. [教材题改编]如图所示，当滑片P向左滑动时，滑动变阻器连入电路中的电阻变大的接法是（）。

2. C

【分析】要解决此题，需明确滑动变阻器的工作原理：通过改变接入电路中电阻丝的长度改变电阻，正确接法为“一上一下”。判断滑片移动时电阻变化的方法：接入电路的电阻丝是“下接线柱到滑片”的部分，滑片靠近下接线柱，接入电阻变小；滑片远离下接线柱，接入电阻变大。题目要求滑片P向左滑动时电阻变大，即接入的电阻丝需变长，因此下接线柱应接右端，滑片左移时远离右端接线柱，电阻丝变长。
【解析】逐一分析各选项：
选项A：接左上和左下，下接线柱为左，滑片左移时靠近左接线柱，接入的电阻丝变短，电阻变小，不符合要求；
选项B：接右上和左下，下接线柱为左，滑片左移时靠近左接线柱，接入的电阻丝变短，电阻变小，不符合要求；
选项C：接左上和右下，下接线柱为右，滑片左移时远离右接线柱，接入的电阻丝变长，电阻变大，符合要求；
选项D：接两个下接线柱，电阻丝全部接入电路，为定值电阻，滑片移动不改变电阻，不符合要求。
【答案】C
【知识点】滑动变阻器的工作原理、滑动变阻器的接法
【点评】本题考查滑动变阻器的使用，是电学基础题，核心在于掌握滑动变阻器“一上一下”的接线规则及电阻变化的判断方法，需熟练应用。
【难度系数】0.5

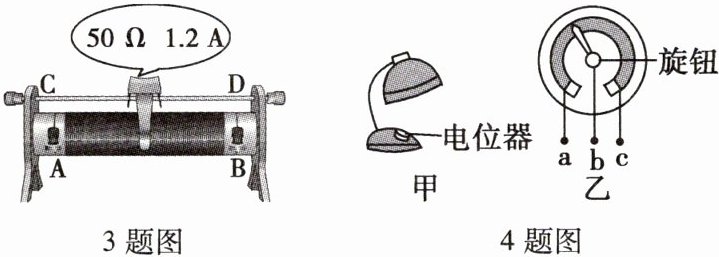

3.滑动变阻器的滑片上有一个铭牌。铭牌上标有电流和电阻值。如图所示，其中“50 Ω”表示，“1.2 A”表示。

3. 该滑动变阻器的最大阻值为50 Ω 该滑动变阻器允许通过的最大电流为1.2 A

【分析】要理解滑动变阻器铭牌上参数的含义，需明确：滑动变阻器的铭牌标注的是其自身的最大电阻值和允许通过的最大电流，这两个参数是使用滑动变阻器时必须了解的重要信息，避免使用时损坏滑动变阻器。
【解析】滑动变阻器铭牌上，“50Ω”表示该滑动变阻器能够达到的最大电阻值为50Ω；“1.2A”表示该滑动变阻器正常工作时允许通过的最大电流为1.2A，若通过的电流超过这个值，滑动变阻器可能会被损坏。
【答案】该滑动变阻器的最大阻值为50 Ω；该滑动变阻器允许通过的最大电流为1.2 A
【知识点】滑动变阻器铭牌参数
【点评】本题考查滑动变阻器铭牌参数的物理意义，属于初中物理的基础知识点，要求学生准确掌握滑动变阻器铭牌上数值的含义，难度较低。
【难度系数】0.8

4. 如图所示,图甲为可调亮度台灯,图乙为电位器的结构图,b与金属滑片相连,转动旋钮可调节灯泡亮度。下列分析正确的是（）。

A.若只将a、c接入电路,转动旋钮灯泡亮度改变
B.若只将b、c接入电路,转动旋钮灯泡亮度不变
C.电位器调节灯泡亮度的原理与滑动变阻器的原理相同
D.电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度的

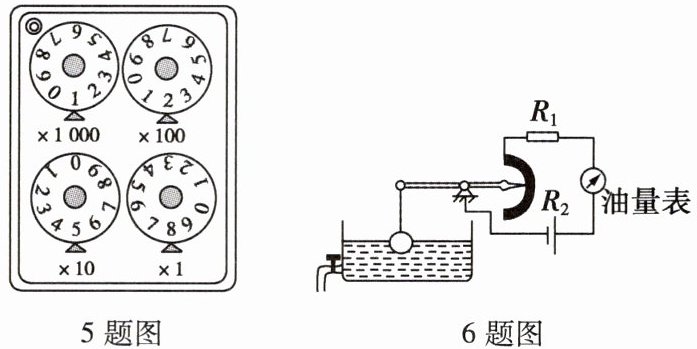

5. [教材题改编]如图所示的电阻箱,其示数为Ω,连接到电路中时,能接入的最大阻值是Ω。

4. C
5. 1 258 9 999

【分析】
第4题需明确电位器的本质是滑动变阻器，其有三个接线端：a、c为电阻丝两端，b为滑片，工作原理是通过改变接入电路的电阻丝长度改变电阻，从而调节电流改变灯泡亮度。分析各选项时，需结合接线方式判断接入电阻是否变化；第5题需掌握电阻箱的读数规则：各旋钮对应数字乘以自身倍率后相加，最大阻值为各旋钮取最大值9时的总和。
【解析】
第4题：
选项A：只接a、c时，电位器的全部电阻丝接入电路，滑片移动无法改变接入电阻，电路电流不变，灯泡亮度不变，A错误；
选项B：只接b、c时，接入电路的是滑片到c端的电阻丝，转动旋钮会改变接入电阻丝的长度，电阻改变，电流改变，灯泡亮度改变，B错误；
选项C：电位器和滑动变阻器的工作原理均为“改变接入电路中电阻丝的长度来改变电阻”，原理相同，C正确；
选项D：电位器是通过改变接入电阻丝的长度改变电阻，不是改变横截面积，D错误。
综上，第4题选C。
第5题：
电阻箱读数规则：每个旋钮的数字乘以对应倍率，再求和。
×1000档：1×1000Ω=1000Ω；
×100档：2×100Ω=200Ω；
×100档：5×10Ω=50Ω；
×1档：8×1Ω=8Ω；
总示数：1000+200+50+8=1258Ω。
电阻箱最大阻值：各旋钮取最大值9，即9×1000+9×100+9×10+9×1=9999Ω。
【答案】
4. C；5. 1258；9999
【知识点】
滑动变阻器原理、电阻箱读数
【点评】
本题组考查电学基础知识点，涉及电位器的工作原理、电阻箱的读数，均为电学入门核心内容，侧重基础应用，难度较低。
【难度系数】
