1. 下列家用电器中,利用电流的热效应工作的是(
A.电冰箱
B.洗衣机
C.电脑
D.电饭煲
D
)A.电冰箱
B.洗衣机
C.电脑
D.电饭煲
答案
1. D
解析
【分析】首先明确电流的热效应是指电流通过导体时，电能主要转化为内能（热能）的现象，利用该效应工作的用电器核心是将电能转化为内能。接下来逐个分析选项中用电器的能量转化，判断是否符合电流热效应的特点。
【解析】A选项电冰箱，工作时主要依靠压缩机将电能转化为机械能实现制冷，不是利用电流热效应；B选项洗衣机，依靠电动机将电能转化为机械能完成洗涤，不利用电流热效应；C选项电脑，工作时主要将电能转化为光能、声能及少量内能，核心功能并非利用内能，不利用电流热效应；D选项电饭煲，工作时将电能主要转化为内能用于加热食物，是利用电流的热效应工作的。
【答案】D
【知识点】电流的热效应、用电器的能量转化
【点评】本题考查电流热效应的基础概念，需掌握常见家用电器的能量转化形式，属于识记类基础题，难度较低。
【难度系数】0.8
【解析】A选项电冰箱，工作时主要依靠压缩机将电能转化为机械能实现制冷，不是利用电流热效应；B选项洗衣机，依靠电动机将电能转化为机械能完成洗涤，不利用电流热效应；C选项电脑，工作时主要将电能转化为光能、声能及少量内能，核心功能并非利用内能，不利用电流热效应；D选项电饭煲，工作时将电能主要转化为内能用于加热食物，是利用电流的热效应工作的。
【答案】D
【知识点】电流的热效应、用电器的能量转化
【点评】本题考查电流热效应的基础概念，需掌握常见家用电器的能量转化形式，属于识记类基础题，难度较低。
【难度系数】0.8
2. 下列事例中,属于为防止电流的热效应产生危害而采取的措施的是(
A.用家用电饭锅煮米饭
B.电视机后盖上有很多小孔
C.用电热孵卵器孵小鸡
D.用电烙铁对电线进行焊接
B
)A.用家用电饭锅煮米饭
B.电视机后盖上有很多小孔
C.用电热孵卵器孵小鸡
D.用电烙铁对电线进行焊接
答案
2. B
解析
【分析】首先明确电流的热效应是电流通过导体时电能转化为内能的现象，解题关键是区分选项中事例是利用电流的热效应，还是为防止热效应产生危害而采取的措施，需逐一分析每个选项的目的判断其类型。
【解析】电流的热效应是电流通过导体产生热量的现象，分为利用热效应和防止热效应危害两类：A选项，家用电饭锅利用电流热效应产生的热量煮米饭，属于对热效应的利用；B选项，电视机工作时会产生热量，后盖上的小孔用于通风散热，避免热量过多损坏电视机，属于防止热效应产生危害的措施；C选项，电热孵卵器利用电流热效应产生的热量孵小鸡，属于对热效应的利用；D选项，电烙铁利用电流热效应产生的热量熔化焊锡进行焊接，属于对热效应的利用。因此符合要求的是B选项。
【答案】B
【知识点】电流的热效应；电热的利用与防止
【点评】本题考查电流热效应的实际应用，属于基础概念题，需明确热效应的利用和防止的区别，难度较低。
【难度系数】0.6
【解析】电流的热效应是电流通过导体产生热量的现象，分为利用热效应和防止热效应危害两类：A选项，家用电饭锅利用电流热效应产生的热量煮米饭，属于对热效应的利用；B选项，电视机工作时会产生热量，后盖上的小孔用于通风散热，避免热量过多损坏电视机，属于防止热效应产生危害的措施；C选项，电热孵卵器利用电流热效应产生的热量孵小鸡，属于对热效应的利用；D选项，电烙铁利用电流热效应产生的热量熔化焊锡进行焊接，属于对热效应的利用。因此符合要求的是B选项。
【答案】B
【知识点】电流的热效应；电热的利用与防止
【点评】本题考查电流热效应的实际应用，属于基础概念题，需明确热效应的利用和防止的区别，难度较低。
【难度系数】0.6

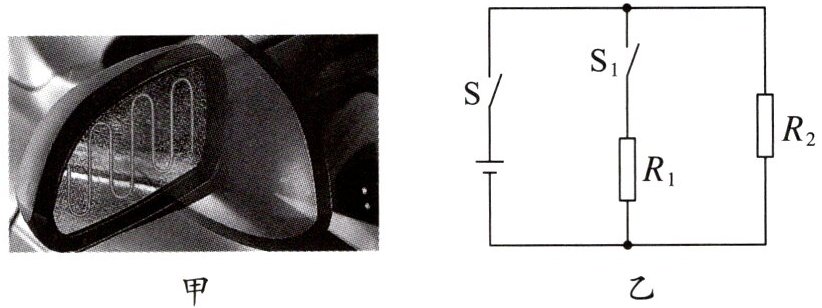

3. (2024·内蒙古包头中考)许多汽车的后视镜配备了如图甲所示的加热装置，该装置具有“低温”除雾和“高温”除霜功能，可以保持镜面清晰，确保驾驶安全。其内部电路如图乙所示，两个加热电阻的阻值分别为$R_1$和$R_2$。下列分析正确的是(
A.除雾状态下，电路中只有$R_1$工作
B.除霜状态下，电路中只有$R_2$工作
C.除雾状态下，电路的总电流最大
D.除霜状态下，电路的总功率最大
D
)A.除雾状态下，电路中只有$R_1$工作
B.除霜状态下，电路中只有$R_2$工作
C.除雾状态下，电路的总电流最大
D.除霜状态下，电路的总功率最大
答案
3. D
解析
【分析】
要解决本题，需先明确不同开关状态下的电路连接方式，再结合电功率、电流的相关规律分析各选项：总开关S闭合后，当S₁断开时，只有R₂接入电路，总电阻较大，功率较小，对应低温除雾；当S、S₁都闭合时，R₁与R₂并联，总电阻较小，功率较大，对应高温除霜。再根据“电源电压不变时，电阻越大，功率越小、电流越小”的规律逐一判断选项。
【解析】
1. 分析电路工作状态：
当S闭合、S₁断开时，电路为R₂的简单电路，总电阻R=R₂，由$P=\frac{U^2}{R}$（电源电压U不变），此时功率较小，为低温除雾状态；
当S、S₁都闭合时，R₁与R₂并联，总电阻$R_并 ＜ R_2$，由$P=\frac{U^2}{R}$，总功率较大，为高温除霜状态。
2. 逐一分析选项：
A选项：除雾是低温状态，此时只有R₂工作，不是R₁，错误；
B选项：除霜是高温状态，此时R₁与R₂并联工作，不是只有R₂，错误；
C选项：除雾状态总电阻大，由$I=\frac{U}{R}$，总电流更小，错误；
D选项：除霜状态总功率为R₁和R₂的功率之和，比单个电阻的功率大，总功率最大，正确。
【答案】
D
【知识点】
电功率、并联电路特点
【点评】
本题结合实际应用考查电路动态分析，核心是明确开关通断对应的电路连接，利用电功率公式和并联电路规律解题，属于中等难度的电路分析题。
【难度系数】
0.5
要解决本题，需先明确不同开关状态下的电路连接方式，再结合电功率、电流的相关规律分析各选项：总开关S闭合后，当S₁断开时，只有R₂接入电路，总电阻较大，功率较小，对应低温除雾；当S、S₁都闭合时，R₁与R₂并联，总电阻较小，功率较大，对应高温除霜。再根据“电源电压不变时，电阻越大，功率越小、电流越小”的规律逐一判断选项。
【解析】
1. 分析电路工作状态：
当S闭合、S₁断开时，电路为R₂的简单电路，总电阻R=R₂，由$P=\frac{U^2}{R}$（电源电压U不变），此时功率较小，为低温除雾状态；
当S、S₁都闭合时，R₁与R₂并联，总电阻$R_并 ＜ R_2$，由$P=\frac{U^2}{R}$，总功率较大，为高温除霜状态。
2. 逐一分析选项：
A选项：除雾是低温状态，此时只有R₂工作，不是R₁，错误；
B选项：除霜是高温状态，此时R₁与R₂并联工作，不是只有R₂，错误；
C选项：除雾状态总电阻大，由$I=\frac{U}{R}$，总电流更小，错误；
D选项：除霜状态总功率为R₁和R₂的功率之和，比单个电阻的功率大，总功率最大，正确。
【答案】
D
【知识点】
电功率、并联电路特点
【点评】
本题结合实际应用考查电路动态分析，核心是明确开关通断对应的电路连接，利用电功率公式和并联电路规律解题，属于中等难度的电路分析题。
【难度系数】
0.5
4.(2025·广东中考)如图所示实验,实验前已调好器材,实验过程中通过阻值分别为$R_1$、$R_2$的电阻器的电流
相等
（选填“相等”或“不相等”）。观察U形管内液面高度差可知阻值为$R_2$
（选填“$R_1$”或“$R_2$”）的电阻器产生的热量较多。要使液面高度差变化更快,可将滑动变阻器的滑片P向右
（选填“左”或“右”）滑动。答案
4. 相等 $R_2$ 右
解析
【分析】
要解答本题，需先明确电路连接方式：R₁与R₂串联，根据串联电路的电流特点可判断电流关系；再结合焦耳定律分析热量产生的多少；最后根据滑动变阻器的工作原理，判断增大电流时滑片的移动方向。
【解析】
1. 判断电流关系：电路中R₁和R₂串联，根据串联电路的电流规律：串联电路中各处电流相等，因此通过R₁、R₂的电流相等。
2. 判断产生热量的电阻：根据焦耳定律公式$Q=I^2Rt$，当电流$I$和通电时间$t$相同时，电阻$R$越大，产生的热量$Q$越多。已知$R_1=5\Omega$，$R_2=10\Omega$，$R_2＞R_1$，所以阻值为$R_2$的电阻器产生的热量较多。
3. 判断滑片移动方向：要使液面高度差变化更快，需增大电路电流。根据欧姆定律$I=\frac{U}{R_{总}}$，电源电压$U$不变时，减小滑动变阻器接入电路的电阻可增大电流。观察滑动变阻器接线，当滑片P向右滑动时，接入电路的电阻丝长度变短，电阻减小，电流增大，因此滑片应向右滑动。
【答案】
相等；$R_2$；右
【知识点】
串联电路电流特点；焦耳定律；滑动变阻器的使用
【点评】
本题是焦耳定律实验的基础考查题，结合串联电路规律、焦耳定律应用及滑动变阻器调节，知识点基础，难度适中，能检验学生对电学实验核心知识的掌握情况。
【难度系数】
0.7
要解答本题，需先明确电路连接方式：R₁与R₂串联，根据串联电路的电流特点可判断电流关系；再结合焦耳定律分析热量产生的多少；最后根据滑动变阻器的工作原理，判断增大电流时滑片的移动方向。
【解析】
1. 判断电流关系：电路中R₁和R₂串联，根据串联电路的电流规律：串联电路中各处电流相等，因此通过R₁、R₂的电流相等。
2. 判断产生热量的电阻：根据焦耳定律公式$Q=I^2Rt$，当电流$I$和通电时间$t$相同时，电阻$R$越大，产生的热量$Q$越多。已知$R_1=5\Omega$，$R_2=10\Omega$，$R_2＞R_1$，所以阻值为$R_2$的电阻器产生的热量较多。
3. 判断滑片移动方向：要使液面高度差变化更快，需增大电路电流。根据欧姆定律$I=\frac{U}{R_{总}}$，电源电压$U$不变时，减小滑动变阻器接入电路的电阻可增大电流。观察滑动变阻器接线，当滑片P向右滑动时，接入电路的电阻丝长度变短，电阻减小，电流增大，因此滑片应向右滑动。
【答案】
相等；$R_2$；右
【知识点】
串联电路电流特点；焦耳定律；滑动变阻器的使用
【点评】
本题是焦耳定律实验的基础考查题，结合串联电路规律、焦耳定律应用及滑动变阻器调节，知识点基础，难度适中，能检验学生对电学实验核心知识的掌握情况。
【难度系数】
0.7
