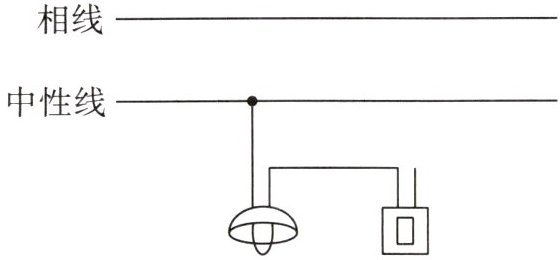

6.（2025·云南中考）用笔画线表示导线将如图所示的电路连接完整。
答案

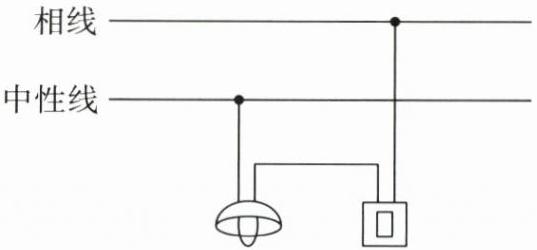

如图所示
解析
【分析】
要完成家庭电路中灯泡与开关的正确连接，需遵循安全用电原则：开关应接在相线上，断开开关时可切断灯泡与相线的连接，避免触电危险。解题思路为：先将开关与相线相连，再将开关与灯泡相连，最后将灯泡与中性线相连，形成完整回路。
【解析】
根据家庭电路安全接线规则，开关需接在相线上，具体连接步骤：1. 用导线将相线的接线点与开关的一个接线柱连接；2. 用导线连接开关的另一个接线柱与灯泡的一个接线柱；3. 用导线连接灯泡的另一个接线柱与中性线，完成电路连接，连接结果符合安全用电要求。
【答案】
【知识点】
家庭电路连接、安全用电
【点评】
本题考查家庭电路中开关与灯泡的正确连接，核心是掌握安全用电的接线规则，属于基础电路连接题，难度适中。
【难度系数】
0.5
要完成家庭电路中灯泡与开关的正确连接，需遵循安全用电原则：开关应接在相线上，断开开关时可切断灯泡与相线的连接，避免触电危险。解题思路为：先将开关与相线相连，再将开关与灯泡相连，最后将灯泡与中性线相连，形成完整回路。
【解析】
根据家庭电路安全接线规则，开关需接在相线上，具体连接步骤：1. 用导线将相线的接线点与开关的一个接线柱连接；2. 用导线连接开关的另一个接线柱与灯泡的一个接线柱；3. 用导线连接灯泡的另一个接线柱与中性线，完成电路连接，连接结果符合安全用电要求。
【答案】
【知识点】
家庭电路连接、安全用电
【点评】
本题考查家庭电路中开关与灯泡的正确连接，核心是掌握安全用电的接线规则，属于基础电路连接题，难度适中。
【难度系数】
0.5

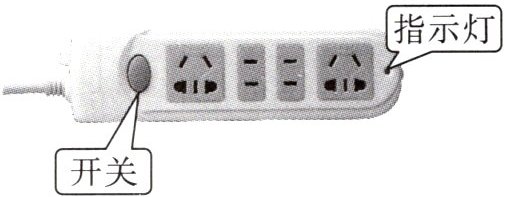

7.(2024·山东聊城中考)右图是家庭常用的插线板，开关断开时，指示灯不发光，插孔不能提供工作电压；开关闭合时，指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。下列说法正确的是(
A.插线板上指示灯和插孔是串联关系
B.开关闭合时用测电笔接触任一插孔，试电笔的氖管都会发光
C.若插线板电线的绝缘皮破损，则此插线板仍能安全使用
D.插线板接多个用电器同时工作时，总电流不能超过插线板允许的最大电流
D
)A.插线板上指示灯和插孔是串联关系
B.开关闭合时用测电笔接触任一插孔，试电笔的氖管都会发光
C.若插线板电线的绝缘皮破损，则此插线板仍能安全使用
D.插线板接多个用电器同时工作时，总电流不能超过插线板允许的最大电流
答案
7. D
解析
【分析】本题考查家庭电路的相关知识，需结合串联与并联电路的特点、测电笔的使用规则、安全用电原则以及电路总电流的规律来逐一分析选项。首先根据题目中“指示灯损坏时开关闭合插孔仍能工作”判断指示灯与插孔的连接方式，再分别分析每个选项的正误，最终得出正确答案。
【解析】
选项A：由题意可知，指示灯损坏后，开关闭合时插孔仍能正常工作，说明指示灯和插孔工作时互不影响，属于并联关系，并非串联，故A错误。
选项B：测电笔的工作原理是接触火线时氖管发光，接触零线时不发光；家庭电路的插孔分为火线插孔和零线插孔，只有接触火线插孔时氖管才会发光，并非任一插孔，故B错误。
选项C：电线绝缘皮破损后，容易发生漏电，引发触电事故，存在安全隐患，不能安全使用，故C错误。
选项D：插线板有规定的允许通过的最大电流，当接多个用电器同时工作时，总电流不能超过该最大电流，否则会因电流过大导致插线板发热，引发安全问题，故D正确。
【答案】D
【知识点】家庭电路连接、并联电路特点、安全用电
【点评】本题以生活中常见的插线板为载体，考查家庭电路的基础知识点，贴近生活实际，注重知识的应用，难度适中。
【难度系数】0.6
【解析】
选项A：由题意可知，指示灯损坏后，开关闭合时插孔仍能正常工作，说明指示灯和插孔工作时互不影响，属于并联关系，并非串联，故A错误。
选项B：测电笔的工作原理是接触火线时氖管发光，接触零线时不发光；家庭电路的插孔分为火线插孔和零线插孔，只有接触火线插孔时氖管才会发光，并非任一插孔，故B错误。
选项C：电线绝缘皮破损后，容易发生漏电，引发触电事故，存在安全隐患，不能安全使用，故C错误。
选项D：插线板有规定的允许通过的最大电流，当接多个用电器同时工作时，总电流不能超过该最大电流，否则会因电流过大导致插线板发热，引发安全问题，故D正确。
【答案】D
【知识点】家庭电路连接、并联电路特点、安全用电
【点评】本题以生活中常见的插线板为载体，考查家庭电路的基础知识点，贴近生活实际，注重知识的应用，难度适中。
【难度系数】0.6

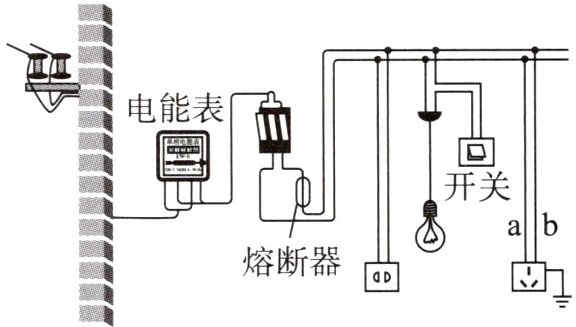

8. 右图是比较简单的家庭电路示意图。关于家庭电路，下列说法正确的是(
A.电能表是测量家庭电路中正在工作的用电器总功率的仪表
B.熔断器内的保险丝熔断后，可以用铜导线或者铁导线代替
C.控制灯泡的开关和它所控制的灯泡的位置可以互换
D.连接三孔插座的导线中，a导线是中性线，b导线是相线
D
)A.电能表是测量家庭电路中正在工作的用电器总功率的仪表
B.熔断器内的保险丝熔断后，可以用铜导线或者铁导线代替
C.控制灯泡的开关和它所控制的灯泡的位置可以互换
D.连接三孔插座的导线中，a导线是中性线，b导线是相线
答案
8. D
解析
【分析】本题考查家庭电路的相关知识，需结合家庭电路中各元件的作用、连接规则逐一分析选项，判断对错。
【解析】
选项A：电能表是测量家庭电路中消耗电能多少的仪表，并非测量用电器总功率，故A错误；
选项B：保险丝的作用是电流过大时自动熔断以保护电路，需用熔点低的材料制作；铜、铁导线熔点高，电流过大时不易熔断，不能代替保险丝，故B错误；
选项C：控制灯泡的开关应接在火线上，若开关与灯泡位置互换，断开开关后灯泡仍与火线相连，易发生触电事故，因此二者位置不能互换，故C错误；
选项D：三孔插座遵循“左零右火上接地”的接线规则，图中a导线接插座左孔，为中性线（零线），b导线接插座右孔，为相线（火线），故D正确。
【答案】D
【知识点】家庭电路组成、三孔插座接线规则、保险丝作用
【点评】本题为家庭电路基础题，考查家庭电路常见元件的作用和接线要求，牢记相关规则即可解答，难度适中。
【难度系数】0.6
【解析】
选项A：电能表是测量家庭电路中消耗电能多少的仪表，并非测量用电器总功率，故A错误；
选项B：保险丝的作用是电流过大时自动熔断以保护电路，需用熔点低的材料制作；铜、铁导线熔点高，电流过大时不易熔断，不能代替保险丝，故B错误；
选项C：控制灯泡的开关应接在火线上，若开关与灯泡位置互换，断开开关后灯泡仍与火线相连，易发生触电事故，因此二者位置不能互换，故C错误；
选项D：三孔插座遵循“左零右火上接地”的接线规则，图中a导线接插座左孔，为中性线（零线），b导线接插座右孔，为相线（火线），故D正确。
【答案】D
【知识点】家庭电路组成、三孔插座接线规则、保险丝作用
【点评】本题为家庭电路基础题，考查家庭电路常见元件的作用和接线要求，牢记相关规则即可解答，难度适中。
【难度系数】0.6

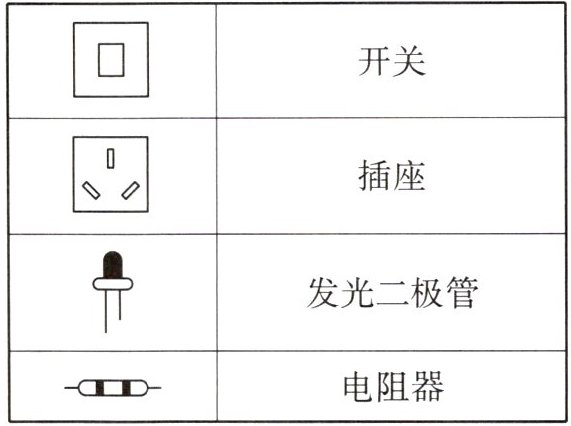

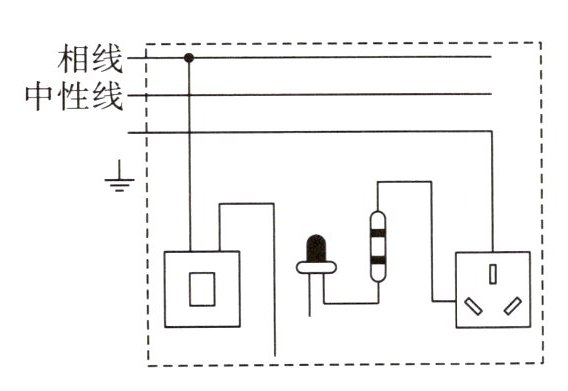

9. 小明在使用插线板时发现:插线板上的开关断开时,指示灯不发光,插座断电;开关闭合时指示灯发光,插座通电;如果指示灯损坏,开关闭合时插座仍然可以通电。如图所示,虚线框内为插线板内部电路的简化示意图,请按上述要求用笔画线表示导线将插线板内部电路中的缺失部分补画完整。
答案
如图所示
解析
【分析】
要补全插线板内部电路，需先明确工作要求：开关断开时指示灯、插座均断电，开关闭合时两者工作，指示灯损坏时插座仍通电，说明指示灯与插座为并联关系，开关需接在干路且接相线（家庭电路开关应接火线，保证断开时用电器不带电）。现有电路中，相线已接开关一端，中性线已接插座的一个接线端，需将开关的出线端分别连接到指示灯和插座的一端，再将指示灯和插座的另一端连接到中性线，形成并联电路，满足工作要求。

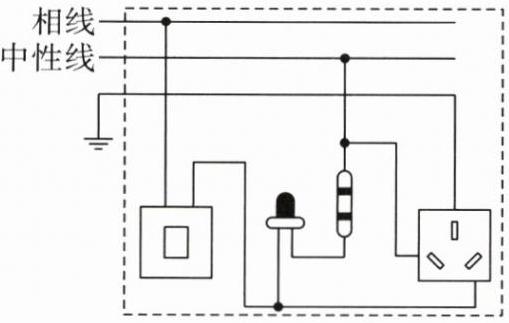

【解析】
根据家庭电路连接规则及工作要求：1. 开关控制干路，因此开关的右端（出线端）需分别连接指示灯的上端、插座的左接线端；2. 指示灯与插座并联，因此指示灯的下端、插座的右接线端需连接到中性线，形成完整的并联电路，符合“指示灯损坏时插座仍工作”的要求，同时开关接相线，保证用电安全。
【答案】
【知识点】
家庭电路连接、并联电路特点、开关接法
【点评】
本题结合实际插线板的工作场景，考查家庭电路的连接，核心是利用并联电路“各用电器独立工作”的特点，结合开关的控制作用完成电路补全，属于基础应用类题目。
【难度系数】
0.5
要补全插线板内部电路，需先明确工作要求：开关断开时指示灯、插座均断电，开关闭合时两者工作，指示灯损坏时插座仍通电，说明指示灯与插座为并联关系，开关需接在干路且接相线（家庭电路开关应接火线，保证断开时用电器不带电）。现有电路中，相线已接开关一端，中性线已接插座的一个接线端，需将开关的出线端分别连接到指示灯和插座的一端，再将指示灯和插座的另一端连接到中性线，形成并联电路，满足工作要求。
【解析】
根据家庭电路连接规则及工作要求：1. 开关控制干路，因此开关的右端（出线端）需分别连接指示灯的上端、插座的左接线端；2. 指示灯与插座并联，因此指示灯的下端、插座的右接线端需连接到中性线，形成完整的并联电路，符合“指示灯损坏时插座仍工作”的要求，同时开关接相线，保证用电安全。
【答案】
【知识点】
家庭电路连接、并联电路特点、开关接法
【点评】
本题结合实际插线板的工作场景，考查家庭电路的连接，核心是利用并联电路“各用电器独立工作”的特点，结合开关的控制作用完成电路补全，属于基础应用类题目。
【难度系数】
