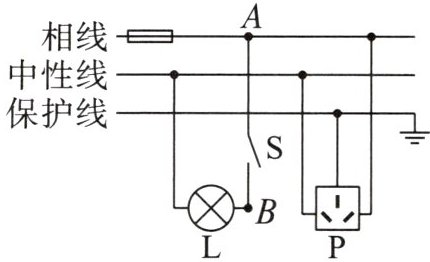

跟踪训练3（2024·内蒙古中考）某家庭电路的一部分如图所示，下列说法正确的是（）

A.相线与保护线之间的电压是380 V
B.灯泡L和开关S的位置可以互换
C.断开开关S后，用测电笔检测A点时氖管会发光
D.洗衣机接入三孔插座P后，其外壳与中性线相连

3. C 解析 相线与保护线之间的电压是220 V,A错误。控制灯泡的开关要连接在相线和灯泡之间,灯泡L和开关S的位置不可以互换,B错误。A点是相线上的一点,用测电笔接触A点时,氖管会发光,C正确。洗衣机接入三孔插座能使洗衣机金属外壳接地,防止由于洗衣机的外壳带电而使人发生触电事故,D错误。

【分析】
本题考查家庭电路的相关知识，需结合家庭电路的电压、开关与用电器的连接规则、测电笔的使用、三孔插座的作用逐一分析选项。首先明确家庭电路中相线（火线）、中性线（零线）、保护线（地线）的基本特点，再判断每个选项的正误。
【解析】
A. 家庭电路中，相线与中性线、相线与保护线之间的电压均为220V，并非380V，故A错误；
B. 控制灯泡的开关必须连接在相线与灯泡之间，这样断开开关时，灯泡与相线断开，不带电，避免触电。若灯泡L和开关S位置互换，断开开关后灯泡仍与相线相连，易发生触电事故，因此不能互换，故B错误；
C. A点在相线上，测电笔接触相线时氖管会发光，断开开关S后，A点仍与相线相连，所以用测电笔检测A点时氖管发光，故C正确；
D. 三孔插座的保护线是接地的，洗衣机接入三孔插座后，其外壳与保护线（地线）相连，而非中性线，目的是防止外壳带电时发生触电事故，故D错误。
【答案】
C
【知识点】
家庭电路连接；测电笔使用；三孔插座作用
【点评】
本题围绕家庭电路的安全用电常识展开，属于基础题型，需要掌握家庭电路的电压、开关与用电器的连接要求、测电笔的使用方法、三孔插座的作用等核心知识点，难度不大，是学生应掌握的基础内容。
【难度系数】
0.7

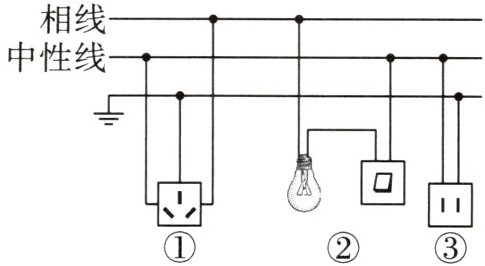

1. (2024·天津中考)右图为部分家庭电路示意图，其中连接正确的是()

A.①
B.②
C.①③
D.②③

1. A

【分析】要判断家庭电路中各元件连接是否正确，需牢记家庭电路的接线规则：三孔插座需满足“左零右火上接地”；控制灯泡的开关应接在相线上，断开开关时灯泡不带电，灯泡的螺旋套接中性线；两孔插座需满足“左零右火”。逐一分析每个元件的连接是否符合规则即可。
【解析】1. 分析①：三孔插座，上孔接地线，左孔接中性线，右孔接相线，符合“左零右火上接地”的接法，连接正确。2. 分析②：控制灯泡的开关接在了中性线上，断开开关后灯泡仍与相线相连，存在触电风险，且灯泡的连接不符合安全要求，连接错误。3. 分析③：两孔插座的左孔接相线、右孔接中性线，违反了“左零右火”的规则，连接错误。综上，只有①连接正确。
【答案】A
【知识点】家庭电路连接、插座接法、灯泡接法
【点评】本题考查家庭电路的安全连接，核心是掌握开关、插座、灯泡的正确接线规则，需注意开关必须接相线，三孔插座要接地，两孔插座左零右火，是中考常考的基础题。
【难度系数】0.5

2. 如图所示，用测电笔检测插座中是否有“电”，下列操作错误的是()

A.笔尖插入插座
B.笔尖接触相线
C.手接触笔尖金属体
D.手接触笔尾金属笔卡

2. C

【分析】
本题考查测电笔的正确使用方法，解题思路是：回忆测电笔的工作原理与操作规则，明确测电笔需形成通路才能检测火线，因此手必须接触笔尾金属体；若手接触笔尖金属体，电流会经人体形成通路引发触电，这是错误操作。逐一分析选项，找出不符合正确操作要求的选项即可。
【解析】
测电笔的正确使用规则：使用时，手要接触测电笔尾部的金属体（或笔尾金属卡），使测电笔与人体、大地形成通路，当笔尖接触火线（相线）时，微弱电流通过测电笔使氖管发光，以此辨别火线和零线。若手接触笔尖金属体，当笔尖接触火线时，电流会直接通过人体流入大地，造成触电事故，属于错误操作。对各选项分析：
A选项：笔尖插入插座，是测电笔检测插座是否带电的正确操作；
B选项：笔尖接触相线（火线），是测电笔检测的目标对象，操作正确；
C选项：手接触笔尖金属体，会引发触电，操作错误；
D选项：手接触笔尾金属笔卡，是测电笔正确使用的必要操作。
因此操作错误的是C选项。
【答案】
C
【知识点】
测电笔的使用；安全用电
【点评】
本题是安全用电相关的基础题，核心考查测电笔的正确使用方法，需牢记“手不碰笔尖，手要碰笔尾”的操作要点，避免触电危险，属于易混淆的基础知识点考查。
【难度系数】
0.3

3.(2024·新疆中考)小琴家进户线上装有空气开关，当家庭电路中的总电流大于空气开关的额定电流时，空气开关会发生“跳闸”。小琴家空气开关的额定电流可能是()

A.63 mA
B.630 mA
C.63 A
D.630 A

3. C

【分析】
要判断空气开关的额定电流，需结合家庭电路的电压、用电器总功率的常识，通过电功率公式分析电流范围，再对比选项排除不合理数值。
【解析】
家庭电路的电压为220V，正常家庭用电器的总功率一般在几千瓦左右。根据电功率公式$I=\frac{P}{U}$，若家庭总功率为10kW，计算得电流$I=\frac{10000W}{220V}\approx45A$，因此空气开关的额定电流应接近该数值，且符合实际家庭电路规格。
对选项逐一分析：
A选项：63mA=0.063A，远小于正常家庭总电流，不符合；
B选项：630mA=0.63A，同样远小于正常家庭总电流，不符合；
C选项：63A，接近家庭总电流的合理范围，符合实际；
D选项：630A，数值过大，远超家庭电路的正常电流，不符合。
【答案】
C
【知识点】
家庭电路 空气开关 电功率计算
【点评】
本题考查家庭电路中空气开关额定电流的判断，需结合家庭电路电压、用电器总功率的常识，通过电功率公式辅助分析，属于基础题，难度较低。
【难度系数】
0.3

4. 右图为三脚插头，在插头的外壳标有10 A的字样。以下说法正确的是()

A.插头接入电路后，b与c两插脚间的电压为0
B.塑料外壳上的10 A，是插头的最小工作电流
C.插脚a接地后，能防止用电器漏电发生的触电事故
D.插头的外壳是用半导体材料制作的

4. C

【分析】
本题考查三脚插头的相关知识，需明确三脚插头各插脚的作用、插头参数的含义，结合安全用电常识逐一分析选项。首先回忆三脚插头的结构：a为接地插脚，b、c分别对应火线和零线；塑料外壳是绝缘体，标注的“10 A”是允许通过的最大工作电流。
【解析】
1. 分析选项A：b、c两插脚分别接火线和零线，家庭电路中火线与零线间电压为220V，因此两插脚间电压不为0，A错误。
2. 分析选项B：塑料外壳上的“10 A”是插头允许通过的最大工作电流，而非最小工作电流，B错误。
3. 分析选项C：插脚a接地后，若用电器金属外壳漏电，电流会通过a脚导入大地，避免人体接触漏电外壳发生触电事故，C正确。
4. 分析选项D：插头外壳是塑料材质，属于绝缘体，并非半导体材料，D错误。
【答案】
C
【知识点】
三脚插头、安全用电
【点评】
本题围绕三脚插头的功能、参数及材料属性考查安全用电常识，需准确掌握三脚插头各部分的作用，区分导体、绝缘体的应用，属于基础安全用电类题目。
【难度系数】
0.6

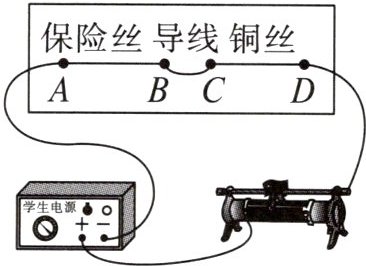

5.长短、粗细均相同的保险丝和铜丝，分别接到线路板上A、B间和C、D间，如图所示。移动滑动变阻器的滑片，发现保险丝熔断而铜丝完好。下列说法错误的是()

A.保险丝的电阻比铜丝的大
B.通过保险丝的电流比铜丝的大
C.电流通过保险丝产生的热量比铜丝的多
D.为了用电安全，禁止用铜丝代替保险丝

5. B

【分析】
首先观察电路连接，保险丝（A、B间）和铜丝（C、D间）是串联在电路中的，根据串联电路的电流规律，通过两者的电流大小相等。保险丝熔断而铜丝完好，说明保险丝产生的热量更多，结合焦耳定律可分析电阻关系，再逐一判断选项的正误。
【解析】
1. 串联电路的电流特点：保险丝和铜丝串联，因此通过它们的电流相等，故B选项“通过保险丝的电流比铜丝的大”说法错误；
2. 焦耳定律应用：根据$Q=I^2Rt$，当电流$I$和通电时间$t$相同时，电阻越大，产生的热量越多。保险丝熔断说明其产生的热量更多，所以保险丝的电阻比铜丝大，A、C选项说法正确；
3. 保险丝的作用：保险丝熔点低、电阻大，电流过大时会自动熔断保护电路；而铜丝熔点高、电阻小，电流过大时不易熔断，会引发危险，因此禁止用铜丝代替保险丝，D选项说法正确。
【答案】
B
【知识点】
串联电路电流特点、焦耳定律、保险丝的作用
【点评】
本题结合实际电路考查串联电路规律、焦耳定律的应用及保险丝的安全用电知识，需要学生掌握基础电学规律并能结合实际分析，难度适中。
【难度系数】
0.5
