知识点二 连接串联电路和并联电路
1. 连接电路后，要先确认电路连接无误，然后方可闭合开关。
2. 在串联电路中，开关可以控制用电器，开关位置的改变它对用电器的控制作用。
3. 在并联电路中，干路开关可以控制用电器，支路开关只能控制的用电器。

2. 所有 并不影响
3. 所有 其所在支路

【分析】
要解答本题，需结合串联、并联电路的电流路径特点，明确开关的控制作用规律：串联电路电流只有一条路径，开关的控制范围不受位置影响；并联电路电流有多条路径，干路开关控制所有用电器，支路开关仅控制所在支路的用电器。
【解析】
2. 串联电路中电流路径唯一，开关无论处于电路的哪个位置，都能控制整个电路，因此开关可控制所有用电器，开关位置改变并不影响其对用电器的控制作用。
3. 并联电路中，干路是电流汇合前的公共路径，干路开关能控制所有用电器；支路开关仅位于某一支路，只能控制其所在支路的用电器。
【答案】
2. 所有 并不影响
3. 所有 其所在支路
【知识点】
串联电路开关作用、并联电路开关作用
【点评】
本题考查串并联电路中开关的控制特点，属于电路基础知识的直接应用，难度较低，只需准确记忆串并联电路的电流路径规律即可解答。
【难度系数】
0.8

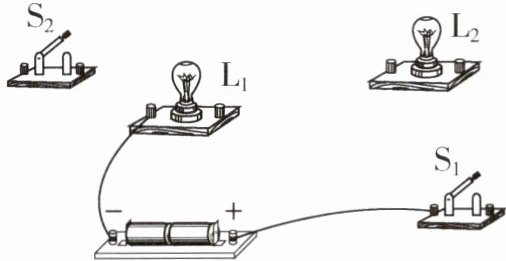

例2 利用如图所示的器材，按下列要求补充完成实物连线图：①灯L₁和灯L₂并联；②开关S₁控制灯L₁，开关S₂控制灯L₂。

解析 灯L₁和灯L₂并联接入电路中；开关S₁控制灯L₁，则这两个元器件在一条支路中；开关S₂控制灯L₂，则这两个元器件在另外一条支路中。

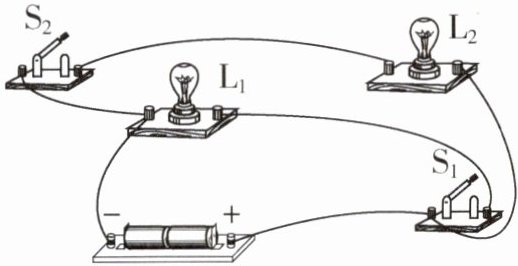

答案 如图所示

2. 节点法：在识别不规范的电路时，不论导线有多长，只要其间没有电源、用电器等，导线两端均可以看成同一个点，从而找出各用电器两端的公共点。
3. 电流法：从电源正极开始，沿着电流流向看，始终是一条路径，没有分支的电路是串联电路；在某处分为几条支路，且每条支路上都有用电器，造成电流有分有合的电路是并联电路。
—方法技巧—
连接串联电路时，电路元器件逐个顺次连接；连接并联电路时，采用“先串后并法”或“先并后串法”，连接时导线不能交叉。

例2. 灯L₁和灯L₂并联接入电路中；开关S₁控制灯L₁，则这两个元器件在一条支路中；开关S₂控制灯L₂，则这两个元器件在另外一条支路中。答案 如图所示
2. 节点法：在识别不规范的电路时，不论导线有多长，只要其间没有电源、用电器等，导线两端均可以看成同一个点，从而找出各用电器两端的公共点。
3. 电流法：从电源正极开始，沿着电流流向看，始终是一条路径，没有分支的电路是串联电路；在某处分为几条支路，且每条支路上都有用电器，造成电流有分有合的电路是并联电路。
—方法技巧—
连接串联电路时，电路元器件逐个顺次连接；连接并联电路时，采用“先串后并法”或“先并后串法”，连接时导线不能交叉。

【分析】
首先明确题目要求：①灯L₁和L₂并联；②开关S₁控制L₁，开关S₂控制L₂。解题思路：并联电路中各用电器两端分别接电源两极，开关需与所控制的用电器串联，因此需将S₁与L₁串联成一条支路，S₂与L₂串联成另一条支路，再将两条支路两端分别连电源正负极即可。
【解析】
根据并联电路连接规则和开关控制要求，步骤如下：1. 从电源正极出发，将开关S₁与灯L₁串联，组成L₁的独立支路；2. 将开关S₂与灯L₂串联，组成L₂的独立支路；3. 将两条支路的一端共同连接到电源正极，另一端共同连接到电源负极，此时S₁仅控制L₁所在支路，S₂仅控制L₂所在支路，且L₁与L₂并联，符合题目要求。
【答案】

【知识点】
并联电路连接、电路基本连接方式
【点评】
本题考查并联电路的实物连接，核心是掌握并联电路“各支路独立、开关与用电器串联”的特点，属于电学基础题，需熟练运用电流路径法分析电路连接。
【难度系数】
0.3
