9. 情境素材科技成就「2026山西孝义期末，★★☆」如图甲是“祝融号”火星车驶离平台(模拟图像)，其后置照相机对着平台拍摄，先后得到乙、丙、丁三张照片。下列说法正确的是 ()
甲 丙 丁

A.照相机镜头与近视眼镜的镜片结构相同
B.拍摄过程中，照相机镜头要逐步向后缩
C.拍摄过程中，成的是正立缩小的实像
D.地上的影子说明光不能在真空中传播

9.B 照相机镜头是凸透镜,而近视眼镜的镜片是凹透镜,两者结构不同,故 A 错误。火星车驶离平台,物距(平台到照相机镜头的距离)变大,根据凸透镜成实像时物远像近像变小知,像距减小,为了在底片上成清晰的像,照相机镜头要逐步向后缩,故 B 正确。照相机的成像原理是物距大于2倍焦距,凸透镜成倒立、缩小的实像,故 C 错误。地上的影子是光沿直线传播形成的,光的传播不需要介质,故 D 错误。

【分析】本题结合“祝融号”火星车的科技情境，考查光学相关知识点，需逐一分析每个选项涉及的物理概念：照相机镜头为凸透镜，近视眼镜镜片是凹透镜；凸透镜成实像时，物距变化会影响像距和像的大小；照相机成像有特定的倒立、缩小实像特点；影子的成因与光的直线传播有关，光可在真空中传播。通过梳理这些知识点判断选项正误。
【解析】
选项A：照相机镜头是凸透镜，近视眼镜的镜片是凹透镜，两者结构不同，故A错误。
选项B：火星车驶离平台时，平台到照相机镜头的距离（物距）变大，根据凸透镜成实像时“物远像近像变小”的规律，像距会减小，为在底片上成清晰的像，照相机镜头要逐步向后缩，故B正确。
选项C：照相机的成像原理是物距大于2倍焦距，此时凸透镜成倒立、缩小的实像，不是正立的，故C错误。
选项D：地上的影子是光沿直线传播形成的，光的传播不需要介质，能在真空中传播，故D错误。
【答案】B
【知识点】凸透镜成像规律、透镜分类、光的直线传播
【点评】本题以科技成就为背景，考查光学基础知识点，要求学生熟练掌握凸透镜成像规律、透镜特点及光的传播相关概念，难度适中，属于中等难度的光学基础题。
【难度系数】0.6

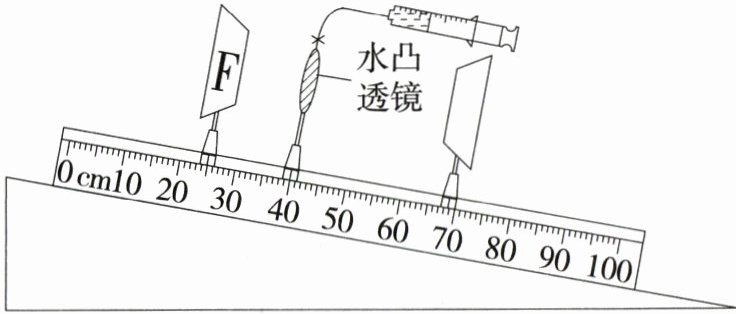

10. 实验 考法 创新实验 「2026 河北迁安期末改编，★★☆」小明将自制的“水凸透镜”放在斜面上探究凸透镜成像规律，当F光源、“水凸透镜”和光屏位于如图所示位置时，光屏上呈现出F光源清晰的像。下列说法不正确的是 （）


A.此时“水凸透镜”成像的特点与投影仪的相同
B.向“水凸透镜”中加水，要使光屏上再次成清晰的像，光屏应向靠近透镜方向移动
C.实验开始前应调整F光源中心、“水凸透镜”光心、光屏中心在同一水平线上
D.若将F光源缓慢调低，像在光屏上逐渐向上移动

10.C 由图可知,物距小于像距,根据凸透镜成像规律可知,此时成倒立、放大的实像,成像特点与投影仪的相同,故 A正确;向“水凸透镜”中加水,“水凸透镜”的焦距变小,对光的偏折能力增强,成的像向透镜靠近,要使光屏上再次成清晰的像,光屏应向靠近透镜方向移动,故 B 正确;由于 F光源、“水凸透镜”和光屏位于倾斜的光具座上,为使像始终成在光屏中央,实验开始前应调整 F 光源中心、光屏中心都在凸透镜的主光轴上,故 C 错误;若将 F 光源缓慢调低,根据过光心的光传播方向不变,像在光屏上逐渐向上移动,故 D 正确。

【分析】本题考查凸透镜成像规律的应用，需先结合图示确定物距、像距，再逐一分析各选项：首先根据刻度尺读数算出物距和像距，判断成像特点；再分析水透镜加水后焦距变化对像的影响；接着明确实验前的调整要求；最后根据过光心的光线传播规律判断像的移动方向，从而找出错误选项。
【解析】由图可知，F光源在25cm刻度处，水凸透镜在40cm刻度处，物距$u=40cm-25cm=15cm$；光屏在70cm刻度处，像距$v=70cm-40cm=30cm$，物距小于像距，根据凸透镜成像规律，此时成倒立、放大的实像，与投影仪成像特点相同，故A正确。向水凸透镜中加水，透镜变厚，焦距变小，对光的偏折能力增强，像会向透镜方向移动，因此要使光屏上再次成清晰的像，光屏应向靠近透镜方向移动，故B正确。由于光具座是倾斜的，实验开始前应调整F光源中心、水凸透镜光心、光屏中心在同一主光轴上，而非同一水平线，若调整为同一水平线，像无法成在光屏中央，故C错误。根据过光心的光线传播方向不变，将F光源缓慢调低时，像在光屏上会逐渐向上移动，故D正确。综上，不正确的是C。
【答案】C
【知识点】凸透镜成像规律、透镜焦距、实验操作
【点评】本题结合创新实验“水凸透镜”考查凸透镜成像规律，需要学生准确判断物距像距、理解焦距变化对成像的影响、掌握实验装置的调整要求，同时结合光线传播规律分析像的移动，综合性较强，需仔细分析每个选项。
【难度系数】0.5
