9. 如图所示，闭合开关S，灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$都能正常发光，两只电表都有示数，工作一段时间后，灯泡$\mathrm{L}_{2}$突然熄灭，$\mathrm{L}_{1}$仍然正常发光，两只电表均无示数，则故障可能是（）

A.电压表短路
B.电流表断路
C.$\mathrm{L}_{2}$断路
D.$\mathrm{L}_{2}$短路

9.B 【点拨】如果电压表短路，整个电路短路，灯泡都不能发光，故A不符合题意；如果电流表断路则电流表无示数，L₂未接入电路不发光，电压表无示数，灯泡L₁不受影响仍然发光，故B符合题意；如果L₂断路，则L₂不发光，L₁发光，电压表能够测量电源电压有示数，故C不符合题意；如果L₂短路，整个电路短路，灯泡都不能发光，故D不符合题意。故选B。

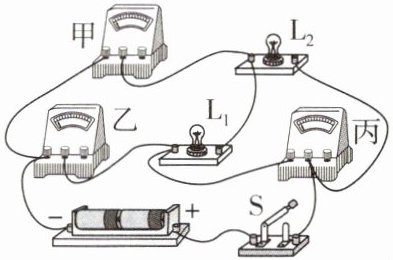

10. 如图所示的实物电路由电源、开关S、两个小灯泡$\mathrm{L}_1$、$\mathrm{L}_2$和甲、乙、丙三个电表(电流表或电压表)组成。闭合开关S后，两个小灯泡$\mathrm{L}_1$、$\mathrm{L}_2$均能发光。下列关于甲、乙、丙三个电表的判断，合理的一组是（）


A.甲是电压表，乙、丙是电流表
B.乙是电压表，甲、丙是电流表
C.甲是电流表，乙、丙是电压表
D.丙是电流表，甲、乙是电压表

10.B

11. 如图所示，若要使小灯泡$\mathrm{L}_1$和$\mathrm{L}_2$串联且电压表测小灯泡$\mathrm{L}_1$两端的电压，应闭合的开关是；若只有小灯泡$\mathrm{L}_1$和电压表正常工作，应闭合的开关是。

11.S₁、S₃;S₁、S₂、S₃ 【点拨】由题图可知，若L₁、L₂串联，应闭合开关S₃，电压表测L₁两端电压，电压表应并联在L₁两端，因此再闭合开关S₁。若只有小灯泡L₁工作，电流从电源正极流出只经过灯泡L₁一个用电器，回到电源的负极，此时需要闭合开关S₁、S₂、S₃，灯泡L₂被短路，电压表与L₁并联。

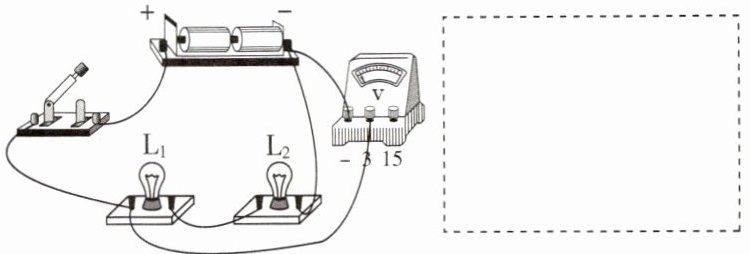

12.如图是小荣所连的电路，她要测量小灯泡$L_2$两端的电压。

(1)请你找出连错的导线，在这根导线上画“×”，并画出正确连接的导线。
(2)在虚线框里画出正确连线后的电路图。

12.【解】(1)如图甲所示。 (2)如图乙所示。

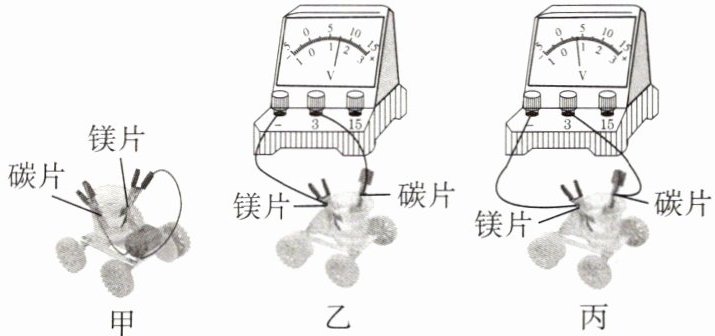

13. ★★（新考法 方案设计）如图甲所示的为一辆“盐水动力”玩具车，车身上方固定了一个小塑料杯，塑料杯壁内侧有一片镁片和一片碳片。当往杯中倒入温度较高的盐水，使镁片和碳片都浸入盐水中时，小车就能缓缓向前运动。

(1)当盐水的温度为$50°C$时，小荣同学拆下与电动机相连的导线，换接电压表，元件正常，连接良好，如图乙所示，这个电池的正极是（填“镁片”或“碳片”）。
(2)小荣同学继续观察发现，当盐水的温度降为$25°C$时，电压表的示数如图丙所示，盐水电池两端电压减小，她猜想出现这个现象的原因有两个：
A:盐水电池在工作时，镁片逐渐被氧化消耗；
B:盐水电池在工作时，盐水温度降低。
你支持猜想（填“A”或“B”），请设计实验验证你支持的猜想。
①实验所需增加的器材：；
②实验步骤：

；
③判断方法：
。

13.(1)碳片 (2)A(或B) ①新的镁片(或 50 ℃的盐水)
②保持其他条件不变，换上一个新的镁片(或保持其他条件不变，重新换上50 ℃的盐水)
③换上新的镁片后，若电压重新变大，则说明电压降低是镁片氧化消耗造成的(或换上50 ℃的盐水后，若电压重新变大，则说明电压降低是盐水温度降低造成的)
