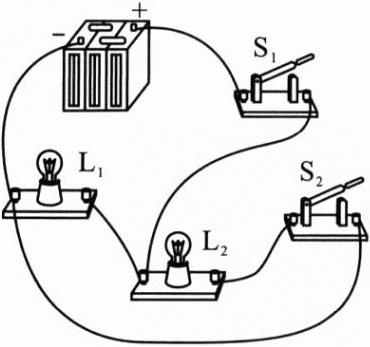

1.按照给出的电路图，将实物电路连接完整。
答案
1.
解析
【分析】
首先分析电路图，明确电路为L₁与L₂并联，开关S₁在干路，控制整个电路，开关S₂控制L₂所在支路。连接实物时，需遵循电流路径：从电源正极出发，先连接干路开关S₁，电流经S₁后分为两条支路，一条支路直接经过L₁回到电源负极，另一条支路经过开关S₂和L₂回到电源负极，据此补充导线完成连接。
【解析】
1. 明确电路结构：L₁、L₂并联，S₁在干路，S₂与L₂串联在支路；
2. 连接干路：电源正极连接开关S₁的一个接线柱；
3. 连接L₁支路：S₁的另一个接线柱连接L₁的一个接线柱，L₁的另一个接线柱连接电源负极；
4. 连接L₂支路：S₂的一个接线柱连接S₁的对应接线柱，S₂的另一个接线柱连接L₂的一个接线柱，L₂的另一个接线柱连接电源负极，完成实物连接。
【答案】
【知识点】
并联电路、实物电路连接
【点评】
本题考查并联电路的实物连接，需明确开关的控制作用，理清电流路径，属于基础电路连接题，需注意导线不交叉、接线柱连接正确。
【难度系数】
0.6
首先分析电路图，明确电路为L₁与L₂并联，开关S₁在干路，控制整个电路，开关S₂控制L₂所在支路。连接实物时，需遵循电流路径：从电源正极出发，先连接干路开关S₁，电流经S₁后分为两条支路，一条支路直接经过L₁回到电源负极，另一条支路经过开关S₂和L₂回到电源负极，据此补充导线完成连接。
【解析】
1. 明确电路结构：L₁、L₂并联，S₁在干路，S₂与L₂串联在支路；
2. 连接干路：电源正极连接开关S₁的一个接线柱；
3. 连接L₁支路：S₁的另一个接线柱连接L₁的一个接线柱，L₁的另一个接线柱连接电源负极；
4. 连接L₂支路：S₂的一个接线柱连接S₁的对应接线柱，S₂的另一个接线柱连接L₂的一个接线柱，L₂的另一个接线柱连接电源负极，完成实物连接。
【答案】
【知识点】
并联电路、实物电路连接
【点评】
本题考查并联电路的实物连接，需明确开关的控制作用，理清电流路径，属于基础电路连接题，需注意导线不交叉、接线柱连接正确。
【难度系数】
0.6

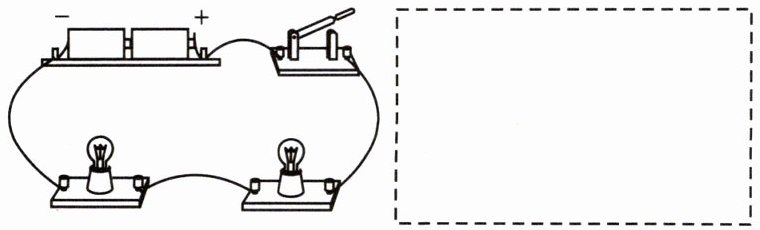

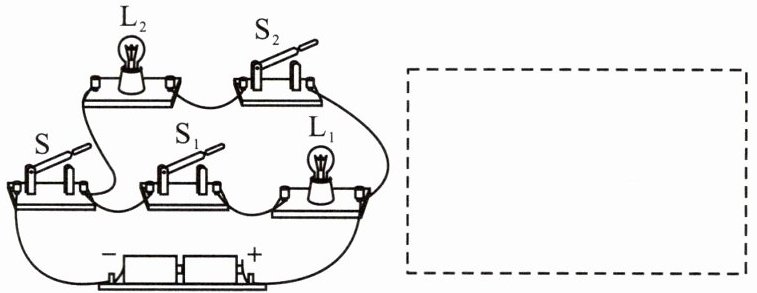

5. 根据图示实物图，在右侧虚线框中画出其电路图。
答案
5.
解析
【分析】要画出实物图对应的电路图，需先梳理电流路径：从电源正极出发，依次经过灯泡L₁、灯泡L₂、开关S，最终回到电源负极，所有元件为串联连接，据此对应绘制电路图。
【解析】根据实物图中各元件的串联连接关系，将电源、开关S、灯泡L₁、灯泡L₂按顺序串联，形成完整电路，绘制出的电路图与参考答案一致。
【答案】
【知识点】串联电路、电路图绘制
【点评】本题考查根据实物图画电路图，关键是明确元件的连接方式，属于电学基础题型，需掌握电路图的基本绘制规则。
【难度系数】0.6
【解析】根据实物图中各元件的串联连接关系，将电源、开关S、灯泡L₁、灯泡L₂按顺序串联，形成完整电路，绘制出的电路图与参考答案一致。
【答案】
【知识点】串联电路、电路图绘制
【点评】本题考查根据实物图画电路图，关键是明确元件的连接方式，属于电学基础题型，需掌握电路图的基本绘制规则。
【难度系数】0.6

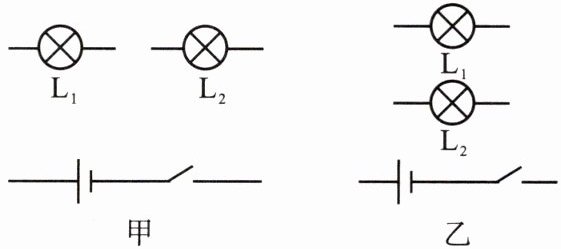

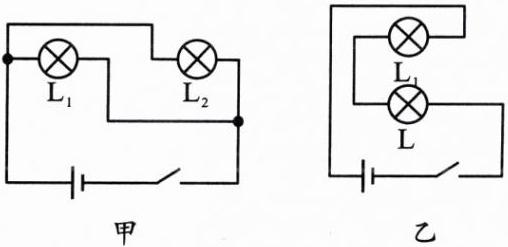

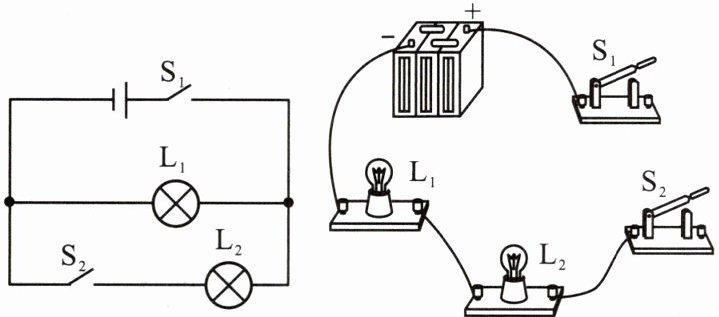

6. 将图甲中灯泡$L_1$和$L_2$并联起来，将图乙中灯泡$L_1$、$L_2$串联起来。
答案
6.
解析
【分析】
要连接并联电路，需使L₁和L₂的两端分别与电源两极连通，电流从电源正极流出后分为两条独立支路，分别经过L₁、L₂，再汇合经开关回到电源负极；要连接串联电路，需使电流依次经过L₁、L₂，电流只有一条路径，从电源正极流出，依次经过L₁、L₂、开关后回到电源负极。
【解析】
1. 连接甲图的并联电路：将电源正极引出的导线分为两路，一路连接L₁的左端，L₁的右端与L₂的右端相连；另一路连接L₂的左端，再将L₁和L₂的连接端共同接开关，开关另一端接电源负极，形成并联电路。
2. 连接乙图的串联电路：将电源正极引出的导线连接L₁的一端，L₁的另一端连接L₂的一端，L₂的另一端连接开关，开关另一端接电源负极，形成串联电路。
【答案】
【知识点】
电路串联、电路并联
【点评】
本题考查串并联电路的连接方法，核心是理解串并联电路的电流路径差异，属于基础电路操作题。
【难度系数】
0.5
要连接并联电路，需使L₁和L₂的两端分别与电源两极连通，电流从电源正极流出后分为两条独立支路，分别经过L₁、L₂，再汇合经开关回到电源负极；要连接串联电路，需使电流依次经过L₁、L₂，电流只有一条路径，从电源正极流出，依次经过L₁、L₂、开关后回到电源负极。
【解析】
1. 连接甲图的并联电路：将电源正极引出的导线分为两路，一路连接L₁的左端，L₁的右端与L₂的右端相连；另一路连接L₂的左端，再将L₁和L₂的连接端共同接开关，开关另一端接电源负极，形成并联电路。
2. 连接乙图的串联电路：将电源正极引出的导线连接L₁的一端，L₁的另一端连接L₂的一端，L₂的另一端连接开关，开关另一端接电源负极，形成串联电路。
【答案】
【知识点】
电路串联、电路并联
【点评】
本题考查串并联电路的连接方法，核心是理解串并联电路的电流路径差异，属于基础电路操作题。
【难度系数】
0.5

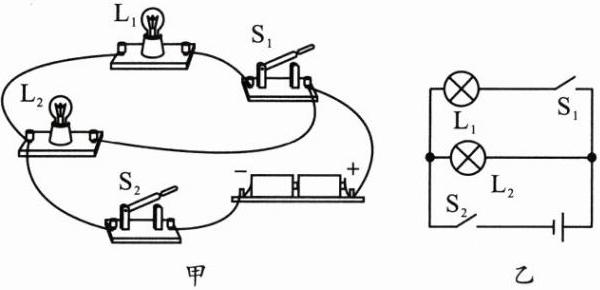

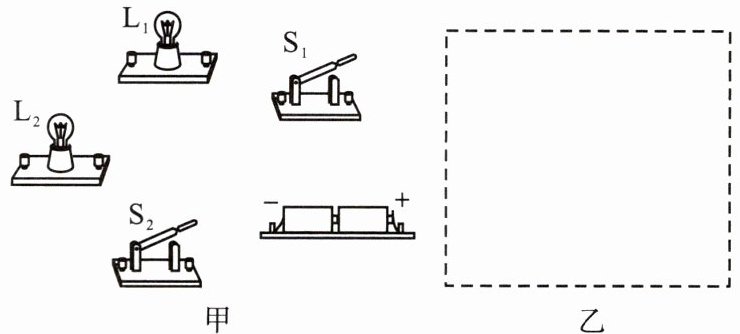

7. 如图甲所示的元件,请用笔画线表示导线连接成电路。要求:$\mathrm{L}_1$、$\mathrm{L}_2$并联,开关$\mathrm{S}_1$控制灯$\mathrm{L}_1$,$\mathrm{S}_2$控制整个电路的通断,并在图乙虚线方框内画出电路图。
甲
乙
甲
乙
答案
7.
解析
【分析】
要解决这个问题，需先明确电路要求：$\mathrm{L}_1$、$\mathrm{L}_2$并联，说明电流有两条独立路径；$\mathrm{S}_1$控制$\mathrm{L}_1$，则$\mathrm{S}_1$需与$\mathrm{L}_1$串联在同一条支路；$\mathrm{S}_2$控制整个电路，因此$\mathrm{S}_2$要接在干路（所有电流必经的路径）。连接实物时从电源一极出发，按支路和干路的逻辑连接元件；画电路图用标准元件符号对应实物连接即可。
【解析】
1. 实物连接步骤：
① 从电源正极连接开关$\mathrm{S}_2$的一个接线柱，$\mathrm{S}_2$的另一个接线柱作为干路分支点；
② 分支点分两条支路：第一条支路依次连接开关$\mathrm{S}_1$、灯泡$\mathrm{L}_1$，最后回到电源负极；第二条支路直接连接灯泡$\mathrm{L}_2$，最后回到电源负极。
2. 电路图绘制：用电源符号、开关符号、灯泡符号，画出干路$\mathrm{S}_2$，一条支路为$\mathrm{S}_1$与$\mathrm{L}_1$串联，另一条支路为$\mathrm{L}_2$，形成并联电路，对应实物连接关系。
【答案】
【知识点】
并联电路、电路连接、电路图
【点评】
本题考查根据要求连接实物电路和绘制电路图，核心是掌握串并联电路特点及开关的作用，是电学基础题，注重电路逻辑的应用。
【难度系数】
0.5
要解决这个问题，需先明确电路要求：$\mathrm{L}_1$、$\mathrm{L}_2$并联，说明电流有两条独立路径；$\mathrm{S}_1$控制$\mathrm{L}_1$，则$\mathrm{S}_1$需与$\mathrm{L}_1$串联在同一条支路；$\mathrm{S}_2$控制整个电路，因此$\mathrm{S}_2$要接在干路（所有电流必经的路径）。连接实物时从电源一极出发，按支路和干路的逻辑连接元件；画电路图用标准元件符号对应实物连接即可。
【解析】
1. 实物连接步骤：
① 从电源正极连接开关$\mathrm{S}_2$的一个接线柱，$\mathrm{S}_2$的另一个接线柱作为干路分支点；
② 分支点分两条支路：第一条支路依次连接开关$\mathrm{S}_1$、灯泡$\mathrm{L}_1$，最后回到电源负极；第二条支路直接连接灯泡$\mathrm{L}_2$，最后回到电源负极。
2. 电路图绘制：用电源符号、开关符号、灯泡符号，画出干路$\mathrm{S}_2$，一条支路为$\mathrm{S}_1$与$\mathrm{L}_1$串联，另一条支路为$\mathrm{L}_2$，形成并联电路，对应实物连接关系。
【答案】
【知识点】
并联电路、电路连接、电路图
【点评】
本题考查根据要求连接实物电路和绘制电路图，核心是掌握串并联电路特点及开关的作用，是电学基础题，注重电路逻辑的应用。
【难度系数】
0.5

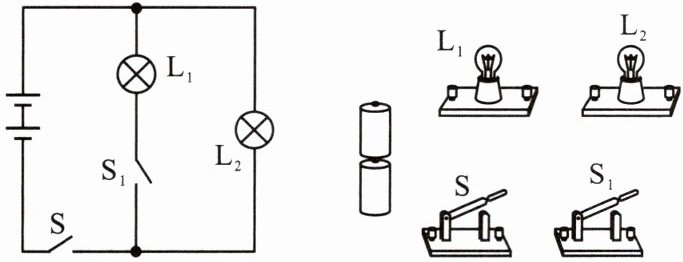

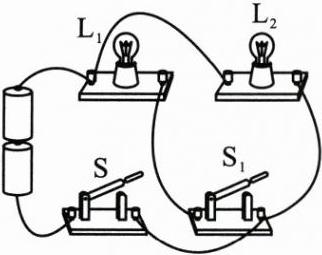

3. 根据如图所示的电路图，请用笔画线代替导线连接实物图，导线不能交叉。
答案
3.
解析
【分析】首先分析电路图，可知该电路为并联电路：开关S在干路，控制整个电路；灯泡L₁与开关S₁串联后，和灯泡L₂并联。连接实物图时，采用“先连干路，再连支路”的方法，确保导线不交叉：第一步连接干路（电源、开关S），第二步分别连接两条支路（L₂支路、S₁与L₁串联的支路），最后将支路汇合接回电源负极。
【解析】具体连接步骤：1. 将两节电池串联成电源，电源正极接开关S的一个接线柱；2. 开关S的另一个接线柱引出两条支路：一条支路连接L₂的一个接线柱，另一条支路连接S₁的一个接线柱；3. S₁的另一个接线柱连接L₁的一个接线柱；4. L₁的另一个接线柱和L₂的另一个接线柱汇合后，连接到电源负极，完成实物连接，导线无交叉。
【答案】
【知识点】实物电路连接、并联电路
【点评】本题考查并联电路的实物连接，核心是理清电路的串并联关系与开关的控制作用，属于基础操作题，需注意导线不交叉的要求。
【难度系数】0.6
【解析】具体连接步骤：1. 将两节电池串联成电源，电源正极接开关S的一个接线柱；2. 开关S的另一个接线柱引出两条支路：一条支路连接L₂的一个接线柱，另一条支路连接S₁的一个接线柱；3. S₁的另一个接线柱连接L₁的一个接线柱；4. L₁的另一个接线柱和L₂的另一个接线柱汇合后，连接到电源负极，完成实物连接，导线无交叉。
【答案】
【知识点】实物电路连接、并联电路
【点评】本题考查并联电路的实物连接，核心是理清电路的串并联关系与开关的控制作用，属于基础操作题，需注意导线不交叉的要求。
【难度系数】0.6
4. 根据下图的电路在方框内画出电路图。
答案
4.
解析
【分析】要画出实物电路对应的电路图，需先梳理电流路径：从电源正极出发，电流依次经过开关、右侧灯泡、左侧灯泡，回到电源负极，说明该电路为串联电路。绘制电路图时，需将实物元件转换为标准电路符号，按照电流连接顺序排列，导线横平竖直，元件分布均匀，形成完整电路。
【解析】1. 识别电路连接：实物中电流只有一条路径，为串联电路，元件依次是电源、开关、两个灯泡；2. 绘制电路图：先画电源符号，从正极开始，依次画出开关、右侧灯泡、左侧灯泡，最后连接到电源负极，保证元件顺序与实物一致，导线无交叉，符合电路图规范。
【答案】
【知识点】串联电路、电路图绘制
【点评】本题是基础的电路作图题，重点考查根据实物图画电路图的能力，需掌握串联电路的特点和电路图的绘制规则。
【难度系数】0.3
【解析】1. 识别电路连接：实物中电流只有一条路径，为串联电路，元件依次是电源、开关、两个灯泡；2. 绘制电路图：先画电源符号，从正极开始，依次画出开关、右侧灯泡、左侧灯泡，最后连接到电源负极，保证元件顺序与实物一致，导线无交叉，符合电路图规范。
【答案】
【知识点】串联电路、电路图绘制
【点评】本题是基础的电路作图题，重点考查根据实物图画电路图的能力，需掌握串联电路的特点和电路图的绘制规则。
【难度系数】0.3

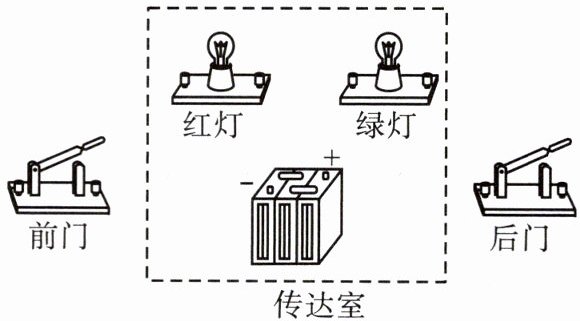

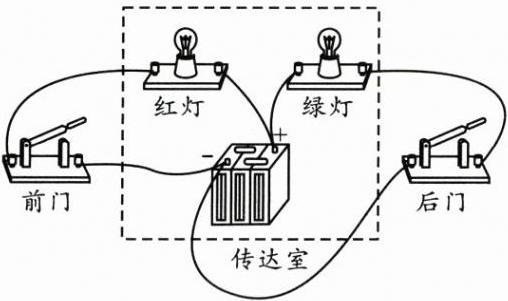

8.如图所示，学校有前、后两个门，在前、后门各装一个按钮开关，学校传达室有红、绿两盏灯和电池组。要求：前门来人按下开关时红灯亮，后门来人按下开关时绿灯亮。请按要求连接实物图。
答案
8.
解析
【分析】首先明确题目要求：前门开关闭合时红灯亮，后门开关闭合时绿灯亮，说明红灯和绿灯需独立工作，因此两灯应并联，前门开关控制红灯支路，后门开关控制绿灯支路，各支路互不影响。接下来按照并联电路连接规则，分别连接两个支路即可满足要求。
【解析】根据题意，红灯与绿灯并联，前门开关控制红灯支路，后门开关控制绿灯支路。连接步骤：1. 从电池正极引出两条导线，分别连接红灯的一个接线柱和绿灯的一个接线柱；2. 红灯的另一个接线柱连接前门开关的一个接线柱，前门开关的另一个接线柱连接电池负极；3. 绿灯的另一个接线柱连接后门开关的一个接线柱，后门开关的另一个接线柱连接电池负极，完成实物连接后，前门开关闭合红灯亮，后门开关闭合绿灯亮，符合题目要求。
【答案】
【知识点】并联电路连接、开关的作用
【点评】本题考查并联电路的设计与实物连接，核心是理解“各用电器独立工作”的电路特点，属于基础电路应用题目，难度适中。
【难度系数】0.7
【解析】根据题意，红灯与绿灯并联，前门开关控制红灯支路，后门开关控制绿灯支路。连接步骤：1. 从电池正极引出两条导线，分别连接红灯的一个接线柱和绿灯的一个接线柱；2. 红灯的另一个接线柱连接前门开关的一个接线柱，前门开关的另一个接线柱连接电池负极；3. 绿灯的另一个接线柱连接后门开关的一个接线柱，后门开关的另一个接线柱连接电池负极，完成实物连接后，前门开关闭合红灯亮，后门开关闭合绿灯亮，符合题目要求。
【答案】
【知识点】并联电路连接、开关的作用
【点评】本题考查并联电路的设计与实物连接，核心是理解“各用电器独立工作”的电路特点，属于基础电路应用题目，难度适中。
【难度系数】0.7
