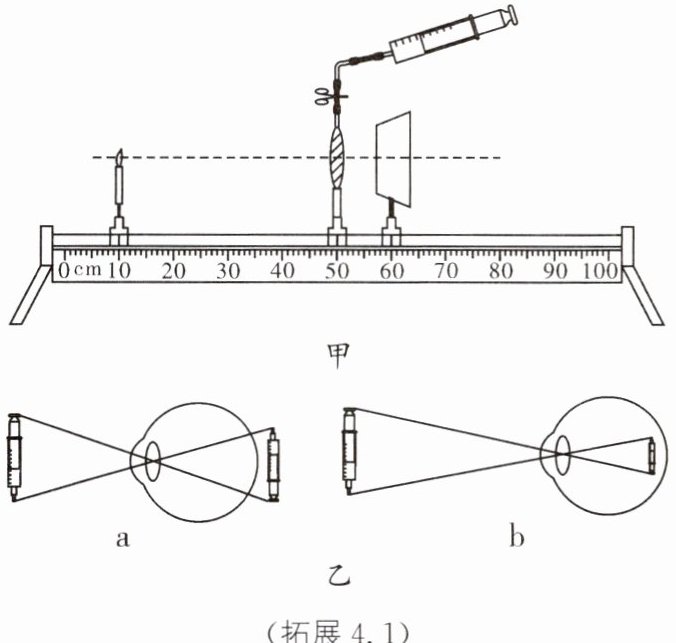

拓展4.1 （2025·无锡江阴澄要片期中）小明用如图甲所示装置模拟人眼看远、近不同位置处物体时晶状体的调节情况，注射器注水或吸水可以调节水透镜的凸起程度，从而改变水透镜的焦距，光屏上成清晰的像；当物体位于较近处时，应调节注射器活塞使水透镜焦距变（填“长”或“短”），若注射器被卡住，无法改变水透镜的焦距，则可以通过使用（填“近视”或“远视”）眼镜同样可以在光屏上得到清晰的像，该眼镜可以矫正图乙中图（填“a”或“b”）所示的视力缺陷.

短 远视 a
解析：若物体较远时，恰好能使像成在光屏上，则当物体较近时，若仍然想使像成在光屏上，应该让水透镜变厚，折光能力变强，所以应调节注射器活塞使水透镜焦距变短。若注射器被卡住，无法改变水透镜的焦距，此时像成在光屏右侧，应该使用可以使光线会聚的凸透镜，即远视眼镜，使光线再次呈现在光屏上。图a成像于视网膜后方，为远视眼，用凸透镜矫正；图b成像于视网膜前方，为近视眼，用凹透镜矫正。

5. (2025·盐城东台期中)如图 $OB$ 是一束光线自水中斜射入空气中时的反射光线,请画出对应的入射光线和折射光线.

如图所示
解析：先过反射点O垂直水面作出法线，根据反射角等于入射角，在法线右侧的水中画出入射光线，方向指向反射点，然后再根据折射角大于入射角在空气中画出折射光线。

拓展5.1 如图所示,有两条光线分别从凸透镜的两倍焦距处(P)和一倍焦距处(F)射向凸透镜,请在图中画出它们通过透镜后的光路.

拓展5.2 (2025·苏州姑苏区期中)请将图中的光路图补充完整.

拓展5.1 如图所示
解析：过凸透镜焦点的入射光线的折射光线平行于主光轴；根据物体位于凸透镜二倍焦距时，在凸透镜另一侧二倍焦距处成倒立、等大的实像可知，过二倍焦距处的入射光线的折射光线通过凸透镜另一侧二倍焦距处。
拓展5.2 如图所示
解析：入射光线延长线过另一侧焦点的光线经凹透镜折射后折射光线平行于主光轴，过光心的光线经凹透镜后传播方向不变。

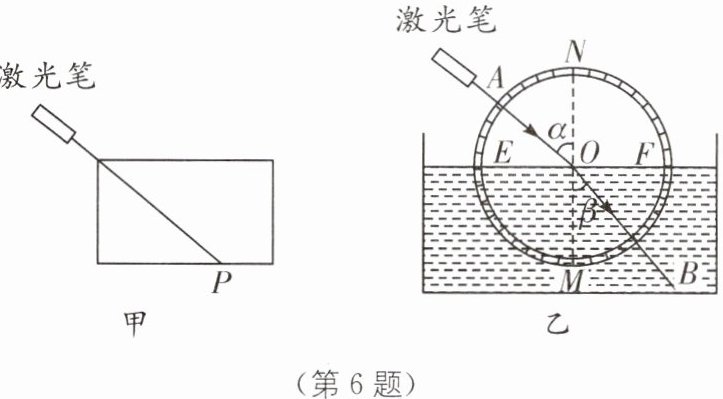

6. (2025·徐州东苑中学期中) 做“初识光的折射现象”和“探究光的折射特点”实验.

(1)如图甲所示,小明将一束激光射到P点,形成一个光斑,向水槽内慢慢注水,水槽底部光斑的位置将(填“向左移动”“不动”或“向右移动”),这说明光从空气斜射入水中时,传播方向(填“会”或“不会”)发生偏折.
(2)图乙为探究光的折射特点的实验装置,其中光屏F可绕直径NOM前后折转.实验时,在水中倒入少量牛奶并搅拌均匀,其目的是.
(3)将光屏F绕直径NOM向后折转与光屏E形成一定角度后,在光屏F上就看不到折射光线了,说明折射光线和入射光线(填“在”或“不在”)同一平面内.
(4)小明继续用另一只激光笔沿着BO射向水面时,可看到折射光沿OA射出,这说明.

(1)向左移动 会
(2)显示光路
(3)在
(4)折射现象中，光路可逆
解析：(1)将一束激光射至P点，形成一个光斑，向水槽内慢慢注水，由于光的折射现象，光线的传播方向会发生偏折，此时折射光线会向法线偏折，所以光斑会向左移动。(2)在水中倒入少量牛奶并搅拌均匀，牛奶颗粒可以反射光，从而显示出光的传播路径，便于观察光的折射光线。(3)将光屏F绕直径NOM向后折转与光屏E形成一定角度后，在光屏F上就看不到折射光线了，这说明折射光线和入射光线在同一平面内。(4)当光沿着原来的折射光线(BO方向)射向水面时，折射光线沿着原来的入射光线(OA方向)射出，体现了光的折射现象中，光路具有可逆性。
