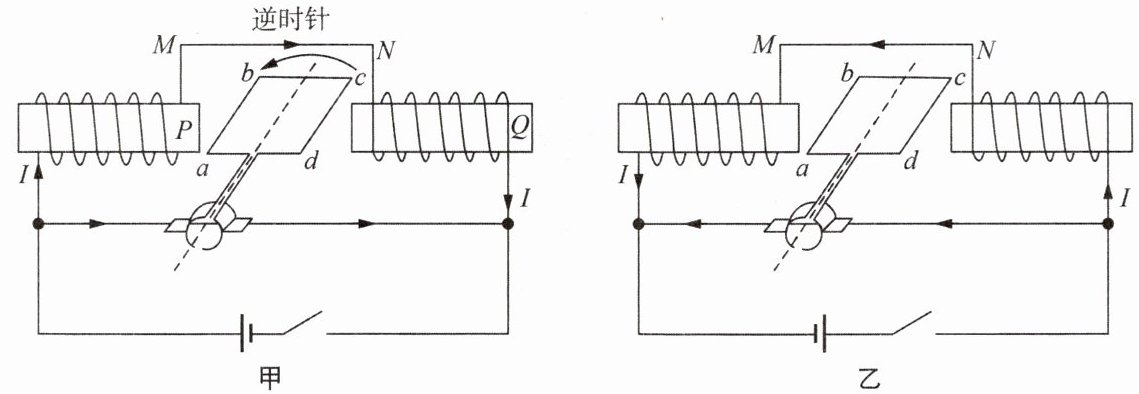

14. 如图甲所示是电动机的模型,磁场由两个电磁铁提供,$abcd$是线圈,闭合开关后,线圈$ab$边受力方向竖直向下,作逆时针旋转.将电源正负极对调后如图乙所示(均不考虑导线$MN$段对线圈的影响),则下列说法正确的是 (

A.图甲中$P$为磁体$S$极
B.图乙中$cd$边受力方向竖直向下
C.图乙中的线圈将逆时针连续转动
D.图乙中的线圈中能量转化是机械能转化为电能
C
)A.图甲中$P$为磁体$S$极
B.图乙中$cd$边受力方向竖直向下
C.图乙中的线圈将逆时针连续转动
D.图乙中的线圈中能量转化是机械能转化为电能
答案
C
解析
【分析】
解题时需结合安培定则、磁场对电流的作用规律、电动机的能量转化这几个知识点,逐一分析选项:
1. 先利用安培定则判断电磁铁的磁极,分析选项A;
2. 根据“通电导体在磁场中的受力方向与电流方向、磁场方向有关:只改变其中一个因素,受力方向改变;同时改变两个因素,受力方向不变”,分析选项B、C;
3. 明确电动机的能量转化特点,分析选项D。
【解析】
1. 选项A的判断:
根据安培定则,右手握住螺线管P,电流从P的下端流入、上端流出,四指指向电流方向,大拇指指向螺线管的N极,因此P的右端为N极,左端为S极,故A错误。
2. 选项B的判断:
图乙中电源正负极对调,线圈中的电流方向改变,同时电磁铁的电流方向改变,导致磁场方向也改变。根据磁场对电流的作用规律:当电流方向和磁场方向同时改变时,通电导体的受力方向不变。甲图中cd边受力竖直向上,因此乙图中cd边受力仍竖直向上,故B错误。
3. 选项C的判断:
乙图中电流方向和磁场方向同时改变,线圈各边的受力方向与甲图相同,因此线圈的转动方向不变,仍为逆时针连续转动,故C正确。
4. 选项D的判断:
该装置为电动机模型,工作时将电能转化为机械能,并非机械能转化为电能,故D错误。
【答案】
C
【知识点】
安培定则的应用;磁场对电流的作用;电动机能量转化
【点评】
本题综合考查了电磁学的多个核心知识点,需要学生准确理解安培定则的使用、磁场对电流的作用规律,同时区分电动机与发电机的能量转化,对知识的综合运用能力有一定要求。
【难度系数】
0.6
解题时需结合安培定则、磁场对电流的作用规律、电动机的能量转化这几个知识点,逐一分析选项:
1. 先利用安培定则判断电磁铁的磁极,分析选项A;
2. 根据“通电导体在磁场中的受力方向与电流方向、磁场方向有关:只改变其中一个因素,受力方向改变;同时改变两个因素,受力方向不变”,分析选项B、C;
3. 明确电动机的能量转化特点,分析选项D。
【解析】
1. 选项A的判断:
根据安培定则,右手握住螺线管P,电流从P的下端流入、上端流出,四指指向电流方向,大拇指指向螺线管的N极,因此P的右端为N极,左端为S极,故A错误。
2. 选项B的判断:
图乙中电源正负极对调,线圈中的电流方向改变,同时电磁铁的电流方向改变,导致磁场方向也改变。根据磁场对电流的作用规律:当电流方向和磁场方向同时改变时,通电导体的受力方向不变。甲图中cd边受力竖直向上,因此乙图中cd边受力仍竖直向上,故B错误。
3. 选项C的判断:
乙图中电流方向和磁场方向同时改变,线圈各边的受力方向与甲图相同,因此线圈的转动方向不变,仍为逆时针连续转动,故C正确。
4. 选项D的判断:
该装置为电动机模型,工作时将电能转化为机械能,并非机械能转化为电能,故D错误。
【答案】
C
【知识点】
安培定则的应用;磁场对电流的作用;电动机能量转化
【点评】
本题综合考查了电磁学的多个核心知识点,需要学生准确理解安培定则的使用、磁场对电流的作用规律,同时区分电动机与发电机的能量转化,对知识的综合运用能力有一定要求。
【难度系数】
0.6

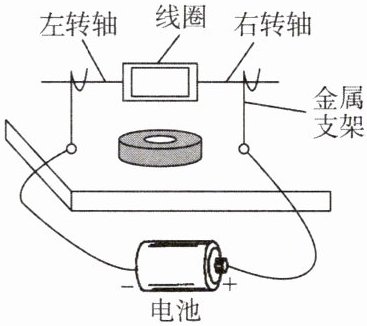

15. 小华在综合实践中自制的简易电动机示意图如图所示.矩形线圈由漆包线绕制而成,漆包线的两端分别从线圈的一组对边的中间位置引出,并作为线圈的转轴.将线圈架在两个金属支架之间,线圈平面位于竖直面内,永磁铁置于线圈正下方.为了使电池与两金属支架连接后线圈能连续转动起来,小华应将 (

A.只要是闭合回路,线圈就会连续转动
B.电池的正、负极对调一下
C.左侧转轴绝缘漆全部刮掉,右侧转轴绝缘漆只刮去上半部分
D.左、右转轴绝缘漆全部刮掉
C
)A.只要是闭合回路,线圈就会连续转动
B.电池的正、负极对调一下
C.左侧转轴绝缘漆全部刮掉,右侧转轴绝缘漆只刮去上半部分
D.左、右转轴绝缘漆全部刮掉
答案
C
解析
【分析】
要让线圈连续转动,需满足:通电线圈在磁场中受力转动,且在线圈转到平衡位置时,能自动改变线圈中的电流方向,使线圈持续受力转动。逐一分析各选项:
1. 选项A:闭合回路时,线圈会在磁场中受力转动,但转到平衡位置时,线圈受力平衡,会停止转动,无法连续转动,所以A错误。
2. 选项B:仅对调电池正负极,只是改变了初始的电流方向和受力方向,线圈转到平衡位置后仍会受力平衡停止,不能连续转动,B错误。
3. 选项C:左侧转轴绝缘漆全部刮掉,右侧只刮上半部分,当线圈转动时,右侧转轴的绝缘部分会在线圈转到平衡位置时切断电流,线圈依靠惯性转过平衡位置,之后右侧刮掉的部分重新接通电流,改变线圈的受力方向,从而实现连续转动,符合要求,C正确。
4. 选项D:左、右转轴绝缘漆全部刮掉,线圈转到平衡位置时,电流方向不变,受力方向不变,线圈会在平衡位置来回摆动后停止,无法连续转动,D错误。
【解析】
简易电动机的工作原理是通电线圈在磁场中受力转动,要实现连续转动,需要在线圈到达平衡位置时自动改变线圈中的电流方向。
选项A:闭合回路后,线圈能在磁场中受力转动,但转到平衡位置时,线圈受到的力是一对平衡力,线圈会停止转动,无法连续转动,故A错误。
选项B:对调电池正、负极,只是改变了线圈的初始受力方向,线圈转到平衡位置后仍会因受力平衡而停止,不能连续转动,故B错误。
选项C:左侧转轴绝缘漆全部刮掉,右侧转轴绝缘漆只刮去上半部分,当线圈转动至平衡位置时,右侧转轴的绝缘部分使电路断开,线圈依靠惯性转过平衡位置,之后右侧刮去绝缘漆的部分再次接通电路,此时线圈中的电流方向改变,受力方向改变,线圈就能持续转动,故C正确。
选项D:左、右转轴绝缘漆全部刮掉,线圈转到平衡位置时,电流方向不变,线圈受力方向不变,线圈会在平衡位置附近摆动后静止,无法连续转动,故D错误。
【答案】
C
【知识点】
电动机工作原理;换向器作用
【点评】
本题考查简易电动机的连续转动条件,核心是理解如何通过改变线圈电流方向实现持续转动,需要结合受力分析和惯性知识来判断,注重知识的实际应用。
【难度系数】
0.6
要让线圈连续转动,需满足:通电线圈在磁场中受力转动,且在线圈转到平衡位置时,能自动改变线圈中的电流方向,使线圈持续受力转动。逐一分析各选项:
1. 选项A:闭合回路时,线圈会在磁场中受力转动,但转到平衡位置时,线圈受力平衡,会停止转动,无法连续转动,所以A错误。
2. 选项B:仅对调电池正负极,只是改变了初始的电流方向和受力方向,线圈转到平衡位置后仍会受力平衡停止,不能连续转动,B错误。
3. 选项C:左侧转轴绝缘漆全部刮掉,右侧只刮上半部分,当线圈转动时,右侧转轴的绝缘部分会在线圈转到平衡位置时切断电流,线圈依靠惯性转过平衡位置,之后右侧刮掉的部分重新接通电流,改变线圈的受力方向,从而实现连续转动,符合要求,C正确。
4. 选项D:左、右转轴绝缘漆全部刮掉,线圈转到平衡位置时,电流方向不变,受力方向不变,线圈会在平衡位置来回摆动后停止,无法连续转动,D错误。
【解析】
简易电动机的工作原理是通电线圈在磁场中受力转动,要实现连续转动,需要在线圈到达平衡位置时自动改变线圈中的电流方向。
选项A:闭合回路后,线圈能在磁场中受力转动,但转到平衡位置时,线圈受到的力是一对平衡力,线圈会停止转动,无法连续转动,故A错误。
选项B:对调电池正、负极,只是改变了线圈的初始受力方向,线圈转到平衡位置后仍会因受力平衡而停止,不能连续转动,故B错误。
选项C:左侧转轴绝缘漆全部刮掉,右侧转轴绝缘漆只刮去上半部分,当线圈转动至平衡位置时,右侧转轴的绝缘部分使电路断开,线圈依靠惯性转过平衡位置,之后右侧刮去绝缘漆的部分再次接通电路,此时线圈中的电流方向改变,受力方向改变,线圈就能持续转动,故C正确。
选项D:左、右转轴绝缘漆全部刮掉,线圈转到平衡位置时,电流方向不变,线圈受力方向不变,线圈会在平衡位置附近摆动后静止,无法连续转动,故D错误。
【答案】
C
【知识点】
电动机工作原理;换向器作用
【点评】
本题考查简易电动机的连续转动条件,核心是理解如何通过改变线圈电流方向实现持续转动,需要结合受力分析和惯性知识来判断,注重知识的实际应用。
【难度系数】
0.6

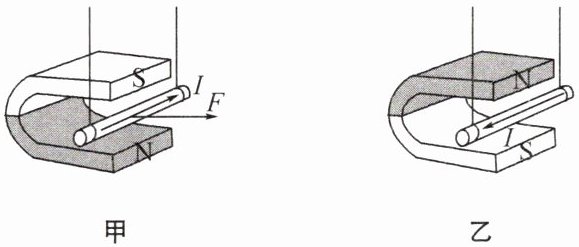

16. 如图所示,通电导线中电流的方向向右,磁场对通电导线作用力的方向如图甲所示,改变实验条件,在图乙中画出磁场对通电导线作用力的示意图.

答案
解析
【分析】
首先明确判断通电导线在磁场中受力方向的方法——左手定则:伸开左手,使拇指与其余四指垂直且共面,让磁感线穿入手心,四指指向电流方向,拇指指向即为受力方向。对比甲、乙两图,甲图磁场方向为从下到上(N在下、S在上),乙图磁场方向为从上到下(N在上、S在下),电流方向均向右(不变),因此磁场方向反向时,受力方向也反向,甲图受力向右,故乙图受力向左,据此画出力的示意图。
【解析】
1. 确定受力方向:
根据左手定则,通电导线所受磁场力的方向与电流方向、磁场方向有关。甲图中电流向右,磁场方向由下向上,受力向右;乙图中电流方向保持向右不变,磁场方向变为由上向下(与甲图相反),因此磁场对通电导线的作用力方向与甲图相反,即向左。
2. 绘制力的示意图:
在乙图的通电导线上,沿向左的方向画带箭头的线段,标注力的符号$F$,示意图如下:
<此处有图 85c52e5eaec52c122bbbe37c15e5ab2b>
【答案】
如上述解析中的示意图所示(力的方向向左,标注$F$)
【知识点】
左手定则,安培力方向判断
【点评】
本题考查通电导体在磁场中受力方向的判断,关键是掌握左手定则的应用,理解安培力方向与电流方向、磁场方向的相互关系,通过对比实验条件的变化,判断受力方向的改变。
【难度系数】
0.7
首先明确判断通电导线在磁场中受力方向的方法——左手定则:伸开左手,使拇指与其余四指垂直且共面,让磁感线穿入手心,四指指向电流方向,拇指指向即为受力方向。对比甲、乙两图,甲图磁场方向为从下到上(N在下、S在上),乙图磁场方向为从上到下(N在上、S在下),电流方向均向右(不变),因此磁场方向反向时,受力方向也反向,甲图受力向右,故乙图受力向左,据此画出力的示意图。
【解析】
1. 确定受力方向:
根据左手定则,通电导线所受磁场力的方向与电流方向、磁场方向有关。甲图中电流向右,磁场方向由下向上,受力向右;乙图中电流方向保持向右不变,磁场方向变为由上向下(与甲图相反),因此磁场对通电导线的作用力方向与甲图相反,即向左。
2. 绘制力的示意图:
在乙图的通电导线上,沿向左的方向画带箭头的线段,标注力的符号$F$,示意图如下:
<此处有图 85c52e5eaec52c122bbbe37c15e5ab2b>
【答案】
如上述解析中的示意图所示(力的方向向左,标注$F$)
【知识点】
左手定则,安培力方向判断
【点评】
本题考查通电导体在磁场中受力方向的判断,关键是掌握左手定则的应用,理解安培力方向与电流方向、磁场方向的相互关系,通过对比实验条件的变化,判断受力方向的改变。
【难度系数】
0.7
