2026年初中必刷题八年级科学上册浙教版浙江专版第68页答案
1[2025浙江台州期末]如图所示是实验室用的一种电流表,下列关于该电流表的说法中正确的是
(
D
)

A.它有两个接线柱
B.它有三个量程
C.它能测量的最大电流为0.6 A
D.它使用0~3 A量程时的分度值为0.1 A

答案

1.D 【解析】图中电流表有三个接线柱,故A错误。图中的电流表有0~3 A和0~0.6 A两个量程,故B错误。图中的电流表能测量的最大电流是3 A,故C错误。使用0~3 A量程时的分度值为0.1 A,故D正确。故选D。

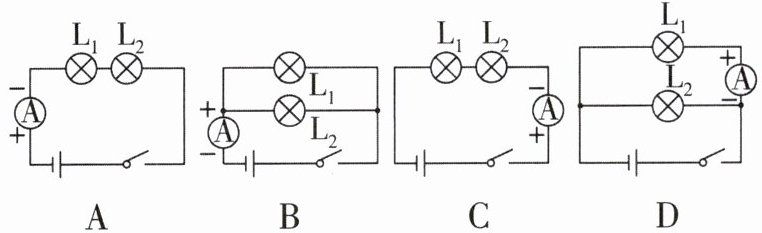

2[2026 浙江温州调研,中]下列电路中正确测通过灯$\mathrm{L}_1$的电流的是（
C
）
A C D

答案

2.C 【解析】选项A图中电流表的正负接线柱接反了,A错误;选项B图中电流表在干路上,不是测通过L₁的电流,B错误;选项C图中两灯串联,电流表可以测通过L₁的电流,C正确;选项D图中电流表虽然与L₁串联,但电流表的正负接线柱接反了,D错误。故选C。
3[2025浙江绍兴期中]如图所示，a、b、c、d为电路中的四个接线点，若电流表测量通过小灯泡的电流，则电流表的正负接线柱与电路中各接线点连接关系为（
C
）

A.正接线柱接a，负接线柱接b
B.正接线柱接d，负接线柱接c
C.正接线柱接b，负接线柱接d
D.正接线柱接c，负接线柱接b

答案

3.C 【解析】要使电流表测量通过小灯泡的电流,则电流表应与灯泡串联,故电流表只能接在b、d或c、d之间;为保证电流表正常使用,电流从电流表正接线柱流入,从电流表负接线柱流出,所以应使电流表的正接线柱接b、负接线柱接d或正接线柱接c、负接线柱接d。故选C。

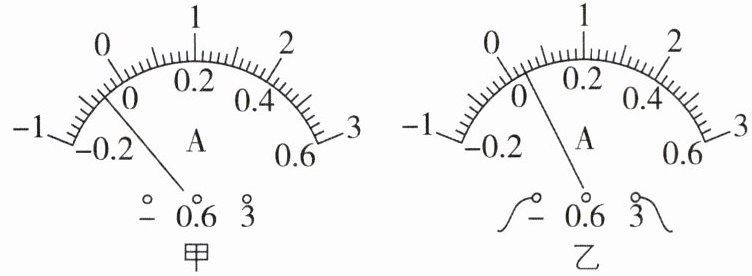

4[2025浙江宁波期中]小莹同学测量电流时,连接好电路,闭合开关,发现电流表的指针向左偏转至如图甲所示的位置,原因是电流表
正负接线柱接反了
;断开开关,纠正错误后,再闭合开关,发现指针偏转至图乙所示的位置,接下来的操作是:断开开关,
换接0~0.6 A的量程
,继续进行实验。

答案

4. 正负接线柱接反了 换接0~0.6 A的量程
【解析】连接好电路,闭合开关,发现电流表的指针向左偏转至题图甲所示的位置,说明电流表正负接线柱接反了;断开开关,纠正错误后,再闭合开关,发现指针偏转至题图乙所示的位置,指针偏转角度太小,说明所选的量程太大,接下来的操作是:断开开关,换接0~0.6 A的量程,继续进行实验。

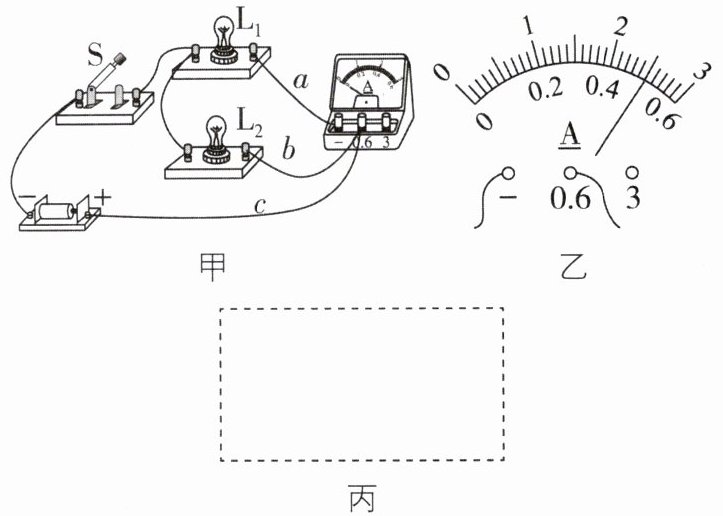

5[2026浙江杭州调研,中]如图甲所示,是用电流表测量电流的实物图,请按要求回答下列问题:

(1)请在图丙虚线框内画出图甲相应的电路图。
(2)使用时应将电流表与被测用电器
串
联接入电路中,且使电流从电流表的正接线柱流入。在连接电路时,发现刚接好最后一根导线,电流表的指针就发生了偏转,由此可知在连接电路时存在的问题是
未断开开关
。
(3)电流表测量的是通过灯
L₁
(填“L₁”或“L₂”)的电流,电流表的读数如图乙所示,为
0.5
A。
(4)如果要用电流表测通过L₁和L₂的总电流,且只允许移动一根导线,则应将导线
b
(填“a”“b”或“c”)的右端接在电流表的
-
(填“3”“0.6”或“-”)接线柱上。
刷易错 小心有坑

答案


5.(1)如图所示
(2)串 未断开开关
(3)L₁ 0.5
(4)b -
【解析】(1)由实物图可知,电流从电源正极出发开始分支,一支经灯泡L₂,另一支经电流表A、灯泡L₁,然后汇合经开关S回到电源负极;(2)电流表应与被测用电器串联。在连接电路时发现,刚接好最后一根导线,电流表的指针就发生了偏转,由此可知在连接电路时未断开开关;(3)由图甲可知,灯L₁、L₂并联,L₁与电流表串联,因此电流表测L₁的电流;图乙中电流表使用0~0.6 A的量程,分度值为0.02 A,其读数为0.5 A;(4)要用电流表测通过L₁、L₂的总电流,且只允许移动一根导线,则应把电流表接在干路上,将导线b的右端改接在电流表的负接线柱上即可。

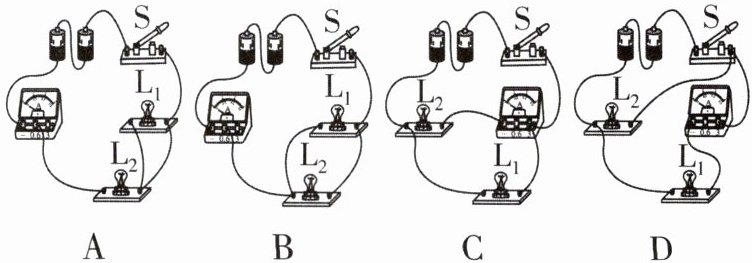

6[2025浙江宁波期中]下列电路中,实物图连接正确,且电流表能正确测量出通过灯$\mathrm{L}_2$的电流的电路是 (
C
)

答案

6.C 【解析】A中灯泡L₁被短路,电路连接不正确,故A错误;B中电流表串联在干路中,测量的是干路中的电流,故B错误;C中两灯并联,电流表串联在L₂支路上,电流表正负接线柱的接法也正确,电流表测量的是通过L₂的电流,故C正确;D中两灯并联,电流表串联在L₁支路上,测量通过L₁的电流,故D错误。故选C。
