1 新考法[2026湖南怀化期末,中]铅笔芯的型号主要根据石墨和黏土的比例来划分,如“B”型号铅笔芯,“B”前的数字越大,则石墨含量越高,导电性越强。如图所示的四种铅笔芯串联在电路中,它们长度相同,标注了各自的横截面积和型号,其中电阻最小的是 ()


A.①
B.②
C.③
D.④

1.D
【解析】石墨是导体,含有石墨越多,铅笔芯的导电能力越强,电阻越小,四种铅笔芯中④的石墨含量最高,横截面积最大,电阻最小。故选D。

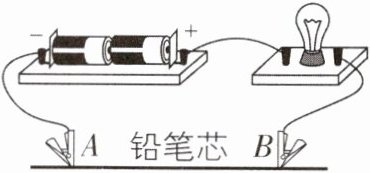

2[2025广东梅州质检,中]在“设计制作一个调光灯”的实践活动中,小明设计了如图所示的电路,用A、B两个金属夹子将一根铅笔芯接入电路中,当B夹子左右移动时,小灯泡的亮度会发生变化。下列关于这一装置的说法中正确的是()

A.将铅笔芯换成塑料吸管,灯泡也能亮起
B.本实验可通过灯泡的亮暗反映接入电路的电阻大小
C.实验过程中电阻变化的主要因素是改变了横截面积
D.增加一节干电池,灯泡会更亮,说明铅笔芯的电阻随电压的增大而减小了

2.B
【解析】铅笔芯是导体,容易导电,塑料吸管是绝缘体,不容易导电,因此把铅笔芯换成塑料吸管后灯泡不会亮,故A错误;电源电压不变,接入电路中的电阻变大时,电路中的电流就会变小,灯泡会变暗,因此可以通过灯泡的亮暗反映接入电路的电阻大小,故B正确;当B夹子左右移动时,铅笔芯接入电路的长度发生变化,因此接入电路的阻值发生变化,故C错误;电阻是导体自身的一种性质,与导体的材料、长度、横截面积、温度有关,与电压、电流无关,故D错误。

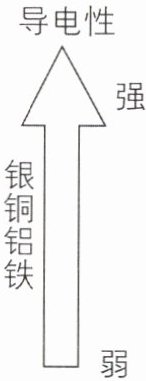

3[2026山西大同期末,中]在通常情况下部分金属导电性的排序如图所示,从下至上,金属的导电性依次增强。若不考虑温度对电阻的影响,下列判断正确的是 ()

A.银线电阻一定小于铜线电阻
B.电阻相同时,铜线一定比铝线更细
C.粗细相同时,铝线的长度越长,电阻越大
D.长度和粗细均相同时,铝线比铁线的电阻大

3.C
【解析】不考虑温度对电阻的影响,导体的电阻与导体的材料、长度、横截面积有关;铜线和银线的材料不同,不知道铜线和银线的长度及横截面积,无法确定铜线与银线电阻的大小关系,故A错误;电阻相同,只根据材料,无法判断铜线和铝线的粗细程度,故B错误;粗细相同时,铝线的长度越长,电阻越大,故C正确;长度和粗细均相同时,铝线比铁线的电阻小,故D错误。故选C。

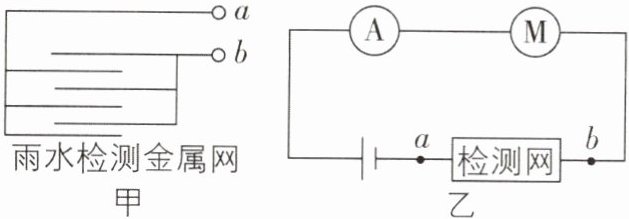

4[2026安徽宿州调研,中]有些汽车前挡风玻璃上的刮水器能够随着雨量的大小,变换刮水的速度。小华查阅相关资料后知道了雨水是导体,接着自制了如图甲所示的检测网,并设计了如图乙所示的模拟电路进行探究。将检测网竖立并缓慢浸入雨水中进行实验,发现检测网浸入雨水中的深度越深,电流表的示数越大,这说明a、b间接入电路的电阻在变。a、b间接入电路的电阻变化是由导体的变化引起的。

刷素养 走向重高

4.小 横截面积
【解析】在其他情况相同时,导体的电阻越小,通过导体的电流越大。将检测网竖立并缓慢浸入雨水中,发现检测网浸入雨水中的深度越深,电流表的示数越大,这说明a、b间接入电路的电阻在变小;由图甲可知,当检测网浸入雨水中的深度变深时,雨水接入电路中的横截面积变大,其他条件不变,所以a、b间接入电路的电阻变化是由导体横截面积的变化引起的。

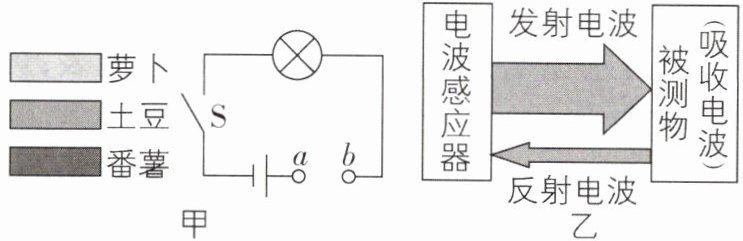

5 核心素养 科学探究 [2025贵州遵义调研，中]小浔为了比较萝卜、土豆、番薯的导电能力，将它们切成大小相同的长条，分别接在如图甲所示的电路a、b之间。

(1)该实验探究的是导体电阻大小与的关系。
(2)实验设计中，小浔想通过观察比较来比较三者导电能力的大小，这种研究方法叫（填“等效替代法”或“转换法”）。

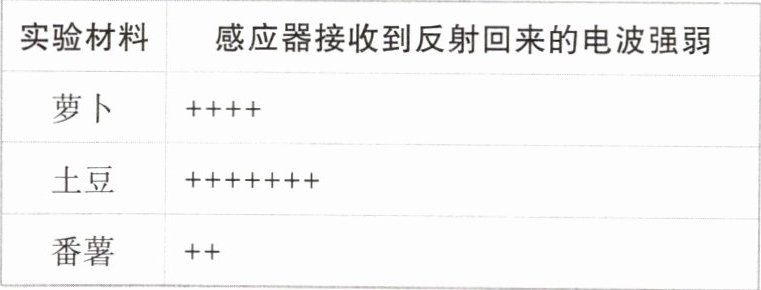

(3)在实际操作过程中，小浔发现实验现象不明显，无法达到实验目的。他通过查阅资料发现，有一种电波感应器（如图乙所示），能向物体发射电波，并根据物体反射回来的电波强弱来判断物体的导电能力，物体对电波反射越弱，则导电能力越强。若向萝卜、土豆、番薯发射相同强度的电波，反射回来的电波结果如表所示（“+”号越多表示电波越强），则萝卜、土豆、番薯中导电能力最强的是。

5.(1)材料 (2)灯的亮度 转换法 (3)番薯
【解析】(1)该实验设计中三者的长度和横截面积相同,但材料不同,故探究的是导体电阻大小与材料的关系;(2)通过观察比较灯的亮度来判断导电能力大小,运用了转换法;(3)因物体对电波反射越弱,导电能力越强,由表中数据知,感应器接收到番薯反射回来的电波最弱,则其导电能力最强。
