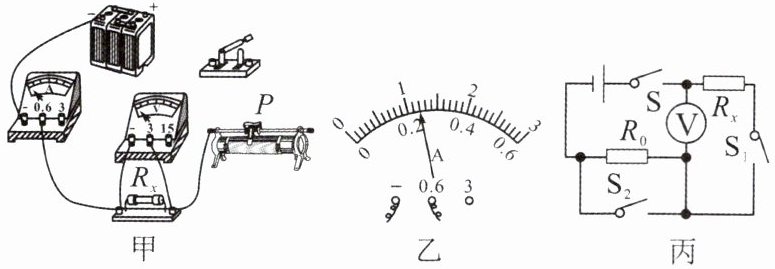

2.小龙同学用伏安法测量一个定值电阻$ R_x $的阻值，进行了如下实验。
(1)用笔画线代替导线，将图甲中电路连接完整。要求滑片$ P $向右移动时，电路中的电流变大。
(2)连接电路过程中，开关处于状态。
(3)闭合开关后，发现电压表的示数约为电源电压，移动滑片$ P $，电压表示数无明显变化，电流表示数为零。造成该故障的原因是。
(4)排除故障后闭合开关，移动滑片$ P $，电压表示数为2.4 V时，电流表示数如图乙所示，
待测电阻的阻值为Ω。
(5)在缺少电流表时，小龙选用阻值为$ R_0 $的定值电阻设计了如图丙所示电路，并完成实验。过程如下：
①闭合$ S $和$ S_1 $，电压表的示数为$ U_1 $；
②再闭合$ S_2 $，电压表的示数为$ U_2 $；
③$ R_x = $(用字母$ U_1 $、$ U_2 $和$ R_0 $表示)。
(1)用笔画线代替导线，将图甲中电路连接完整。要求滑片$ P $向右移动时，电路中的电流变大。
(2)连接电路过程中，开关处于状态。
(3)闭合开关后，发现电压表的示数约为电源电压，移动滑片$ P $，电压表示数无明显变化，电流表示数为零。造成该故障的原因是。
(4)排除故障后闭合开关，移动滑片$ P $，电压表示数为2.4 V时，电流表示数如图乙所示，
待测电阻的阻值为Ω。
(5)在缺少电流表时，小龙选用阻值为$ R_0 $的定值电阻设计了如图丙所示电路，并完成实验。过程如下：
①闭合$ S $和$ S_1 $，电压表的示数为$ U_1 $；
②再闭合$ S_2 $，电压表的示数为$ U_2 $；
③$ R_x = $(用字母$ U_1 $、$ U_2 $和$ R_0 $表示)。
答案
2.(1)
(2)断开
(3)$R_x$断路
(4)10
(5)③$\dfrac{U_1 R_0}{U_2 - U_1}$
解析
【分析】
本题围绕伏安法测电阻展开，需结合电路连接规则、实验操作要求、电路故障判断、欧姆定律及特殊方法测电阻的思路解题：
1. 连接滑动变阻器时，要求滑片右移电流变大，需接入电阻变小，应选择右下接线柱（一上一下接线，接右下时滑片右移电阻丝长度变短，电阻减小）；
2. 连接电路时，为保护电路，开关需断开；
3. 电流表示数为零说明电路断路，电压表示数接近电源电压说明电压表串联在电路中，故障为Rx断路；
4. 读取电流表示数时，先确定电流表量程和分度值，再用欧姆定律计算电阻；
5. 特殊方法测电阻时，利用串联电路电流相等，结合两次电压表的示数推导Rx的表达式。
【解析】
(1) 滑动变阻器要求滑片P向右移动时电流变大，即接入电阻变小，因此将滑动变阻器的右下接线柱与开关的右端接线柱连接（一上一下接线，右下接线柱接入电路）；
(2) 连接电路过程中，为防止短路损坏元件，开关应处于断开状态；
(3) 闭合开关后电流表示数为零，说明电路断路；电压表示数约为电源电压，说明电压表两端与电源两极连通，故障为定值电阻Rx断路；
(4) 电流表选用0~0.6A量程，分度值为0.02A，示数为0.24A，根据欧姆定律$R_x=\frac{U}{I}=\frac{2.4V}{0.24A}=10Ω$；
(5) 闭合S和S₁时，电压表测Rx两端电压$U_1$；再闭合S₂时，R₀与Rx串联，电压表测电源电压$U_2$，此时R₀两端电压为$U_2-U_1$，串联电路电流相等，电路电流$I=\frac{U_2-U_1}{R_0}$，因此$R_x=\frac{U_1}{I}=\frac{U_1 R_0}{U_2-U_1}$。
【答案】
2.(1)
(2)断开
(3)$R_x$断路
(4)10
(5)③$\dfrac{U_1 R_0}{U_2 - U_1}$
【知识点】
伏安法测电阻、电路故障分析、欧姆定律应用
【点评】
本题综合考查伏安法测电阻的基本操作、电路故障判断、欧姆定律应用及特殊方法测电阻，需掌握电路连接规则、故障分析方法，灵活运用串联电路特点推导表达式，是电学实验的典型题型。
【难度系数】
0.5
本题围绕伏安法测电阻展开，需结合电路连接规则、实验操作要求、电路故障判断、欧姆定律及特殊方法测电阻的思路解题：
1. 连接滑动变阻器时，要求滑片右移电流变大，需接入电阻变小，应选择右下接线柱（一上一下接线，接右下时滑片右移电阻丝长度变短，电阻减小）；
2. 连接电路时，为保护电路，开关需断开；
3. 电流表示数为零说明电路断路，电压表示数接近电源电压说明电压表串联在电路中，故障为Rx断路；
4. 读取电流表示数时，先确定电流表量程和分度值，再用欧姆定律计算电阻；
5. 特殊方法测电阻时，利用串联电路电流相等，结合两次电压表的示数推导Rx的表达式。
【解析】
(1) 滑动变阻器要求滑片P向右移动时电流变大，即接入电阻变小，因此将滑动变阻器的右下接线柱与开关的右端接线柱连接（一上一下接线，右下接线柱接入电路）；
(2) 连接电路过程中，为防止短路损坏元件，开关应处于断开状态；
(3) 闭合开关后电流表示数为零，说明电路断路；电压表示数约为电源电压，说明电压表两端与电源两极连通，故障为定值电阻Rx断路；
(4) 电流表选用0~0.6A量程，分度值为0.02A，示数为0.24A，根据欧姆定律$R_x=\frac{U}{I}=\frac{2.4V}{0.24A}=10Ω$；
(5) 闭合S和S₁时，电压表测Rx两端电压$U_1$；再闭合S₂时，R₀与Rx串联，电压表测电源电压$U_2$，此时R₀两端电压为$U_2-U_1$，串联电路电流相等，电路电流$I=\frac{U_2-U_1}{R_0}$，因此$R_x=\frac{U_1}{I}=\frac{U_1 R_0}{U_2-U_1}$。
【答案】
2.(1)
(2)断开
(3)$R_x$断路
(4)10
(5)③$\dfrac{U_1 R_0}{U_2 - U_1}$
【知识点】
伏安法测电阻、电路故障分析、欧姆定律应用
【点评】
本题综合考查伏安法测电阻的基本操作、电路故障判断、欧姆定律应用及特殊方法测电阻，需掌握电路连接规则、故障分析方法，灵活运用串联电路特点推导表达式，是电学实验的典型题型。
【难度系数】
0.5

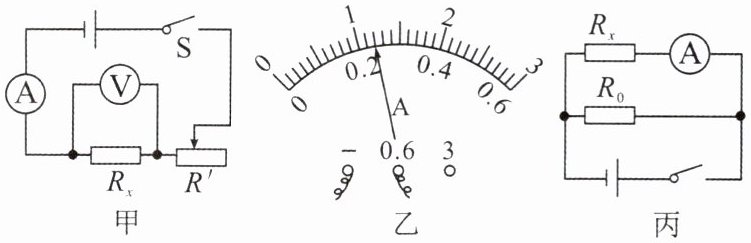

3.小亮用如图甲所示的电路测量定值电阻$ R_x $的阻值。
(1)连接电路时，滑动变阻器的滑片应移动到
(2)闭合开关，移动滑片，使电压表示数为2.4 V，电流表示数如图乙所示，其示数为
(3)完成实验后，小亮按照老师的要求，设计在缺少电压表时测量待测电阻$ R_x $阻值的方案。他选用了一个已知阻值的定值电阻$ R_0 $和一个电流表等器材，用如图丙所示电路进行测量。步骤如下：
①闭合开关，记录电流表的示数为$ I_1 $；
②断开开关，将电流表改接到图中
③用$ I_1 $、$ I_2 $和$ R_0 $写出$ R_x $的表达式：$ R_x = $
(1)连接电路时，滑动变阻器的滑片应移动到
右
(选填“左”或“右”)端。(2)闭合开关，移动滑片，使电压表示数为2.4 V，电流表示数如图乙所示，其示数为
0.24
A，待测电阻的阻值约为10
Ω。(3)完成实验后，小亮按照老师的要求，设计在缺少电压表时测量待测电阻$ R_x $阻值的方案。他选用了一个已知阻值的定值电阻$ R_0 $和一个电流表等器材，用如图丙所示电路进行测量。步骤如下：
①闭合开关，记录电流表的示数为$ I_1 $；
②断开开关，将电流表改接到图中
$R_0$
(填写元件名称)的右侧。闭合开关，记录电流表的示数为$ I_2 $；③用$ I_1 $、$ I_2 $和$ R_0 $写出$ R_x $的表达式：$ R_x = $
$\dfrac{I_2 R_0}{I_1}$
。答案
3.(1)右
(2)0.24 10
(3)②$R_0$
③$\dfrac{I_2 R_0}{I_1}$
(2)0.24 10
(3)②$R_0$
③$\dfrac{I_2 R_0}{I_1}$
解析
【分析】
本题围绕定值电阻阻值测量展开，涉及伏安法测电阻、滑动变阻器使用、电流表读数及特殊方法测电阻的知识。
（1）连接电路时，滑动变阻器需调至最大阻值处保护电路，需判断滑动变阻器接入最大电阻时滑片的位置；
（2）电流表读数要先确定量程和分度值，再用欧姆定律计算待测电阻；
（3）缺少电压表时，利用并联电路电压相等的特点，通过电流表分别测两支路电流，结合已知电阻推导未知电阻表达式。
【解析】
（1）连接电路时，滑动变阻器应移到最大阻值端。由图甲可知，滑片在右端时，滑动变阻器接入电路的电阻丝最长，电阻最大，故填“右”；
（2）图乙中电流表选用0~0.6A量程，分度值为0.02A，示数为0.24A；根据欧姆定律$R=\frac{U}{I}$，待测电阻$R_x=\frac{2.4V}{0.24A}=10Ω$；
（3）①闭合开关，电流表测$R_x$支路电流$I_1$；②要利用并联电压相等，需将电流表改接到$R_0$的右侧，测$R_0$支路电流$I_2$；③并联电路各支路电压相等，即$I_1R_x=I_2R_0$，解得$R_x=\frac{I_2R_0}{I_1}$。
【答案】
(1)右；(2)0.24；10；(3)②$R_0$；③$\dfrac{I_2 R_0}{I_1}$
【知识点】
伏安法测电阻、并联电路特点、欧姆定律
【点评】
本题考查伏安法测电阻的基本操作和特殊方法测电阻，重点是利用并联电路电压相等的特性推导未知电阻表达式，需掌握电流表读数和滑动变阻器的使用规则，属于中等难度的基础实验题。
【难度系数】
0.5
本题围绕定值电阻阻值测量展开，涉及伏安法测电阻、滑动变阻器使用、电流表读数及特殊方法测电阻的知识。
（1）连接电路时，滑动变阻器需调至最大阻值处保护电路，需判断滑动变阻器接入最大电阻时滑片的位置；
（2）电流表读数要先确定量程和分度值，再用欧姆定律计算待测电阻；
（3）缺少电压表时，利用并联电路电压相等的特点，通过电流表分别测两支路电流，结合已知电阻推导未知电阻表达式。
【解析】
（1）连接电路时，滑动变阻器应移到最大阻值端。由图甲可知，滑片在右端时，滑动变阻器接入电路的电阻丝最长，电阻最大，故填“右”；
（2）图乙中电流表选用0~0.6A量程，分度值为0.02A，示数为0.24A；根据欧姆定律$R=\frac{U}{I}$，待测电阻$R_x=\frac{2.4V}{0.24A}=10Ω$；
（3）①闭合开关，电流表测$R_x$支路电流$I_1$；②要利用并联电压相等，需将电流表改接到$R_0$的右侧，测$R_0$支路电流$I_2$；③并联电路各支路电压相等，即$I_1R_x=I_2R_0$，解得$R_x=\frac{I_2R_0}{I_1}$。
【答案】
(1)右；(2)0.24；10；(3)②$R_0$；③$\dfrac{I_2 R_0}{I_1}$
【知识点】
伏安法测电阻、并联电路特点、欧姆定律
【点评】
本题考查伏安法测电阻的基本操作和特殊方法测电阻，重点是利用并联电路电压相等的特性推导未知电阻表达式，需掌握电流表读数和滑动变阻器的使用规则，属于中等难度的基础实验题。
【难度系数】
0.5
