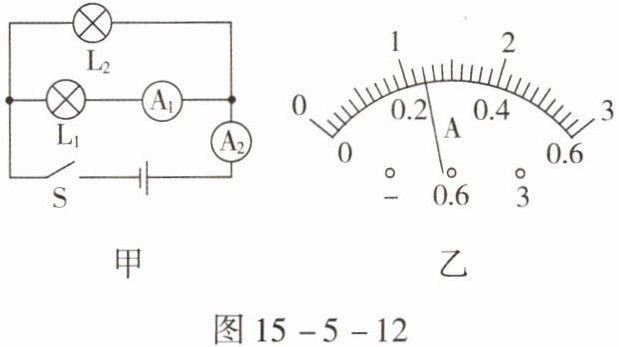

2.如图15-5-12甲所示电路，当开关S闭合后，两电流表的指针偏转均如图15-5-12乙所示，则通过灯L₂的电流是 mA。

2.960

【分析】首先分析电路结构：图甲中L₁与L₂并联，电流表A₁测量L₁支路的电流，电流表A₂测量干路电流。根据并联电路的电流规律，干路电流等于各支路电流之和，因此干路电流表A₂的示数大于支路电流表A₁的示数。题目中两电流表指针偏转角度相同，说明它们使用的量程不同，A₁使用0~0.6A量程，A₂使用0~3A量程，接下来根据电流表量程读数，再计算通过L₂的电流。
【解析】
1. 电路分析：由图甲可知，L₁与L₂并联，A₁测L₁支路电流，A₂测干路电流，根据并联电路电流规律：$ I = I_1 + I_2 $，故$ I_{A2} ＞ I_{A1} $。
2. 电流表读数：两表指针偏转相同，说明量程不同，A₁用0~0.6A量程，分度值0.02A，读数$ I_1 = 0.24A $；A₂用0~3A量程，分度值0.1A，读数$ I = 1.2A $。
3. 计算通过L₂的电流：$ I_2 = I - I_1 = 1.2A - 0.24A = 0.96A = 960mA $。
【答案】960
【知识点】并联电路电流规律；电流表读数
【点评】本题考查并联电路电流特点和电流表的读数，关键是判断两个电流表的量程（干路电流表量程更大），再结合电流关系计算，属于基础应用题型。
【难度系数】0.5

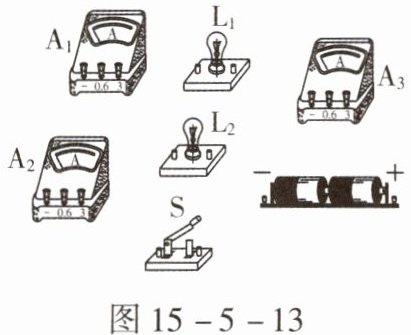

3.在研究并联电路电流规律时,某次实验所用的实验器材如图15 -5 -13所示,请根据要求完成下列任务。
(1)按照图15 -5 -14所示的电路图,用笔画线表示导线在图15 -5 -13的实物图中连线。


(2)实验时,电流表A₁、A₂示数如图15 -5 -15所示,通过L₁的电流是 A;若不计实验误差,请在图15 -5 -16中标出此时电流表A₃的指针位置。
[图15-5-15]
[图15-5-16]

3.(1)如图答15-5-3所示。

(2)0.3 如图答15-5-4所示

【分析】
首先明确并联电路的电流特点：干路电流等于各支路电流之和。然后判断各电流表的测量对象：A₁与L₁串联，测L₁的电流；A₂与L₂串联，测L₂的电流；A₃在干路，测总电流。接下来掌握电流表读数方法：先确定量程，再明确分度值，最后读取指针示数，即可得到通过L₁的电流，再根据并联电流规律算出A₃的示数，完成指针标注。
【解析】
1. 电流表读数：图中电流表选用0~0.6A量程，分度值为0.02A，指针指向0.3A刻度处，因此通过L₁的电流为0.3A。
2. 根据并联电路电流规律I=I₁+I₂，不计实验误差时，A₃的示数为两支路电流之和，据此标注指针位置。
【答案】
0.3
【知识点】
并联电路电流规律、电流表读数
【点评】
本题结合实物电路考查并联电流规律和电流表读数，需明确电表测量对象，掌握电流表读数方法，难度中等。
【难度系数】
0.5
