4. 如图15-5-9所示，桌面上有两个小灯座，每个灯座的两端接有两个接线柱，安装两个相同的灯泡，都能发光。
(1)不用其他仪器，怎样判断它们是串联的还是并联的？为什么？
图15-5-9
(2)如果给你一个电流表和若干导线，能否根据电流的规律判断它们是串联还是并联？为什么？
(1)不用其他仪器，怎样判断它们是串联的还是并联的？为什么？
图15-5-9
(2)如果给你一个电流表和若干导线，能否根据电流的规律判断它们是串联还是并联？为什么？
答案
4.(1)可拧下一只灯泡,若另一只灯泡也灭了,则说明两灯串联;若另一只灯泡仍然发光,则说明两灯并联。(2)能。用电流表分别测出通过两只小灯泡的电流及电路中的总电流,若通过每只小灯泡的电流与总电流都相等,则说明两灯串联;若通过两只小灯泡的电流之和等于电路中的总电流,则说明两灯并联。
解析
【分析】
要判断两灯是串联还是并联，需利用串并联电路的核心特点：串联电路中用电器相互影响，一处断开则整个电路断路；并联电路中用电器独立工作，互不影响。第(1)问无额外仪器，可通过断开一个用电器观察另一用电器的工作状态判断；第(2)问利用电流表，结合串并联电路的电流规律（串联电流处处相等，并联干路电流等于支路电流之和），通过测量电流关系判断。
【解析】
(1) 串联电路中，各用电器互相影响，若拧下一只灯泡，电路会断路，另一只灯泡会熄灭；并联电路中，各支路独立工作，拧下一只灯泡，另一支路仍为通路，另一只灯泡会发光。因此操作：拧下其中一只灯泡，若另一只灯泡熄灭，说明两灯串联；若另一只灯泡仍发光，说明两灯并联。
(2) 串联电路的电流规律是电流处处相等，即通过每只灯泡的电流等于电路总电流；并联电路的电流规律是干路电流等于各支路电流之和，即总电流等于两只灯泡的电流之和。因此用电流表分别测量通过每只灯泡的电流和电路总电流，若通过每只灯泡的电流与总电流相等，说明两灯串联；若两只灯泡的电流之和等于总电流，说明两灯并联。
【答案】
(1) 可拧下一只灯泡，若另一只灯泡也灭了，则说明两灯串联；若另一只灯泡仍然发光，则说明两灯并联。
(2) 能。用电流表分别测出通过两只小灯泡的电流及电路中的总电流，若通过每只小灯泡的电流与总电流都相等，则说明两灯串联；若通过两只小灯泡的电流之和等于电路中的总电流，则说明两灯并联。
【知识点】
串并联电路特点、串并联电路电流规律
【点评】
本题考查串并联电路的判断方法，是电路基础知识的应用，难度适中，学生掌握串并联电路的特点和电流规律即可解答。
【难度系数】
0.5
要判断两灯是串联还是并联，需利用串并联电路的核心特点：串联电路中用电器相互影响，一处断开则整个电路断路；并联电路中用电器独立工作，互不影响。第(1)问无额外仪器，可通过断开一个用电器观察另一用电器的工作状态判断；第(2)问利用电流表，结合串并联电路的电流规律（串联电流处处相等，并联干路电流等于支路电流之和），通过测量电流关系判断。
【解析】
(1) 串联电路中，各用电器互相影响，若拧下一只灯泡，电路会断路，另一只灯泡会熄灭；并联电路中，各支路独立工作，拧下一只灯泡，另一支路仍为通路，另一只灯泡会发光。因此操作：拧下其中一只灯泡，若另一只灯泡熄灭，说明两灯串联；若另一只灯泡仍发光，说明两灯并联。
(2) 串联电路的电流规律是电流处处相等，即通过每只灯泡的电流等于电路总电流；并联电路的电流规律是干路电流等于各支路电流之和，即总电流等于两只灯泡的电流之和。因此用电流表分别测量通过每只灯泡的电流和电路总电流，若通过每只灯泡的电流与总电流相等，说明两灯串联；若两只灯泡的电流之和等于总电流，说明两灯并联。
【答案】
(1) 可拧下一只灯泡，若另一只灯泡也灭了，则说明两灯串联；若另一只灯泡仍然发光，则说明两灯并联。
(2) 能。用电流表分别测出通过两只小灯泡的电流及电路中的总电流，若通过每只小灯泡的电流与总电流都相等，则说明两灯串联；若通过两只小灯泡的电流之和等于电路中的总电流，则说明两灯并联。
【知识点】
串并联电路特点、串并联电路电流规律
【点评】
本题考查串并联电路的判断方法，是电路基础知识的应用，难度适中，学生掌握串并联电路的特点和电流规律即可解答。
【难度系数】
0.5

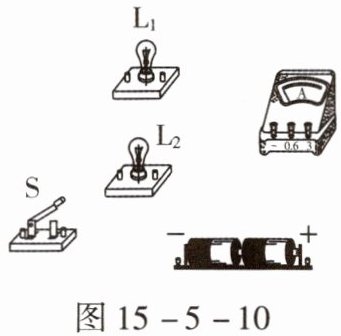

5. 按要求把图15 -5 -10中的实物元器件连接起来，使小灯泡$\mathrm{L}_1$和$\mathrm{L}_2$并联，电流表测量$\mathrm{L}_1$的电流，开关控制整个电路。
答案
5.如图答15-5-2所示
解析
【分析】
要完成符合要求的电路连接，需明确三个核心要求：①小灯泡$\mathrm{L}_1$和$\mathrm{L}_2$并联，即两者两端分别连接到电源两极，形成两条独立支路；②电流表测量$\mathrm{L}_1$的电流，因此电流表需与$\mathrm{L}_1$串联，且电流从电流表正接线柱流入、负接线柱流出；③开关控制整个电路，需接在干路中。连接思路：先确定干路的电源、开关路径，再拆分出两条支路，一条支路串联电流表和$\mathrm{L}_1$，另一条支路为$\mathrm{L}_2$，最后汇合回到电源负极。
【解析】
连接步骤：
1. 从电源正极出发，连接电流表的正接线柱（图中电流表的右接线柱，对应3A量程，满足干路电流需求）；
2. 电流表的负接线柱（图中电流表的中间接线柱）引出两条导线：一条接$\mathrm{L}_1$的一个接线柱，另一条接$\mathrm{L}_2$的一个接线柱；
3. 将$\mathrm{L}_1$的另一个接线柱和$\mathrm{L}_2$的另一个接线柱连接在一起，再连接到开关$\mathrm{S}$的一个接线柱；
4. 开关$\mathrm{S}$的另一个接线柱连接到电源的负极，完成电路连接。
【答案】
【知识点】
并联电路连接；电流表的使用；电路的组成
【点评】
本题考查电学基础的实物电路连接，需掌握并联电路的特点、电流表的使用规则及开关的作用，是初中电学的核心基础题型，重点考查学生对电路连接逻辑的理解。
【难度系数】
0.6
要完成符合要求的电路连接，需明确三个核心要求：①小灯泡$\mathrm{L}_1$和$\mathrm{L}_2$并联，即两者两端分别连接到电源两极，形成两条独立支路；②电流表测量$\mathrm{L}_1$的电流，因此电流表需与$\mathrm{L}_1$串联，且电流从电流表正接线柱流入、负接线柱流出；③开关控制整个电路，需接在干路中。连接思路：先确定干路的电源、开关路径，再拆分出两条支路，一条支路串联电流表和$\mathrm{L}_1$，另一条支路为$\mathrm{L}_2$，最后汇合回到电源负极。
【解析】
连接步骤：
1. 从电源正极出发，连接电流表的正接线柱（图中电流表的右接线柱，对应3A量程，满足干路电流需求）；
2. 电流表的负接线柱（图中电流表的中间接线柱）引出两条导线：一条接$\mathrm{L}_1$的一个接线柱，另一条接$\mathrm{L}_2$的一个接线柱；
3. 将$\mathrm{L}_1$的另一个接线柱和$\mathrm{L}_2$的另一个接线柱连接在一起，再连接到开关$\mathrm{S}$的一个接线柱；
4. 开关$\mathrm{S}$的另一个接线柱连接到电源的负极，完成电路连接。
【答案】
【知识点】
并联电路连接；电流表的使用；电路的组成
【点评】
本题考查电学基础的实物电路连接，需掌握并联电路的特点、电流表的使用规则及开关的作用，是初中电学的核心基础题型，重点考查学生对电路连接逻辑的理解。
【难度系数】
0.6

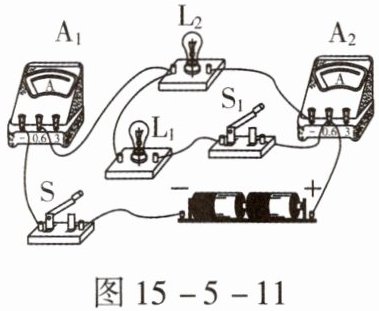

1. 如图15-5-11所示的电路，闭合开关S、S₁后，下列说法正确的是(
A.灯L₁、L₂串联
B.电流表A₁和A₂示数相等
C.断开S₁后，电流表A₁示数变小
D.断开S₁后，电流表A₂示数变小
C
)。A.灯L₁、L₂串联
B.电流表A₁和A₂示数相等
C.断开S₁后，电流表A₁示数变小
D.断开S₁后，电流表A₂示数变小
答案
1.C
解析
【分析】要解答此题，需先明确电路连接方式和电流表的测量对象：闭合开关S、S₁后，灯L₁与L₂并联，电流表A₁测干路电流，电流表A₂测L₂支路的电流。再逐一分析选项：A选项，两灯为并联，并非串联，错误；B选项，并联电路干路电流等于各支路电流之和，故A₁示数大于A₂示数，错误；C选项，断开S₁后，L₂支路断开，电路仅L₁工作，A₁的电流从原来的L₁和L₂的电流之和变为L₁的电流，示数变小，正确；D选项，断开S₁后，A₂所在支路断开，虽示数变小，但本题正确选项为C，故D错误。
【解析】闭合开关S、S₁时，L₁与L₂并联，A₁测干路电流，A₂测L₂支路电流。A. 串联电路电流只有一条路径，此处电流有两条独立路径，故两灯为并联，A错误；B. 并联电路中干路电流等于各支路电流之和，因此干路电流表A₁的示数大于支路电流表A₂的示数，B错误；C. 断开S₁后，L₂支路断路，电路中只有L₁接入电路，A₁此时测L₁的电流，而原来A₁测的是L₁和L₂的总电流，所以A₁示数变小，C正确；D. 断开S₁后，A₂所在的L₂支路断开，A₂示数从L₂的电流变为0，确实变小，但本题正确选项为C，故D错误。
【答案】C
【知识点】并联电路电流规律、电流表使用
【点评】本题考查并联电路的电流特点，解题关键是正确分析电路连接方式和电流表的测量对象，需仔细判断电流路径，属于中等难度的电路分析题。
【难度系数】0.5
【解析】闭合开关S、S₁时，L₁与L₂并联，A₁测干路电流，A₂测L₂支路电流。A. 串联电路电流只有一条路径，此处电流有两条独立路径，故两灯为并联，A错误；B. 并联电路中干路电流等于各支路电流之和，因此干路电流表A₁的示数大于支路电流表A₂的示数，B错误；C. 断开S₁后，L₂支路断路，电路中只有L₁接入电路，A₁此时测L₁的电流，而原来A₁测的是L₁和L₂的总电流，所以A₁示数变小，C正确；D. 断开S₁后，A₂所在的L₂支路断开，A₂示数从L₂的电流变为0，确实变小，但本题正确选项为C，故D错误。
【答案】C
【知识点】并联电路电流规律、电流表使用
【点评】本题考查并联电路的电流特点，解题关键是正确分析电路连接方式和电流表的测量对象，需仔细判断电流路径，属于中等难度的电路分析题。
【难度系数】0.5
