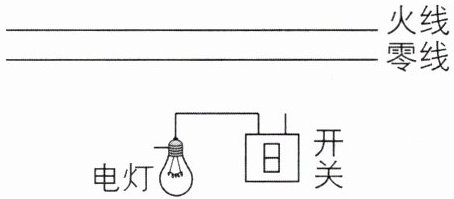

1 如图所示,请用笔画线代替导线,将电灯和开关接入家庭电路中。

答案


1.

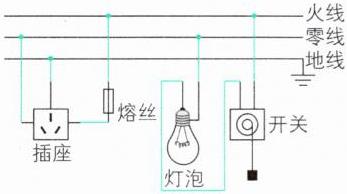

火线先接开关,再接灯泡顶端的金属点,零线直接接灯泡的螺旋套,这样在断开开关时能切断火线与灯泡的连接,接触灯泡不会发生触电事故。
4 如图所示,请用笔画线代替导线,将三孔插座正确接入家庭电路中。

C 子题练变式 带有开关的插座在家庭电路中的连接

答案


4.

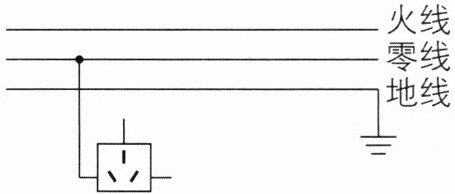

三孔插座的接法:中间孔(上孔)接地线、左孔接零线、右孔接火线。

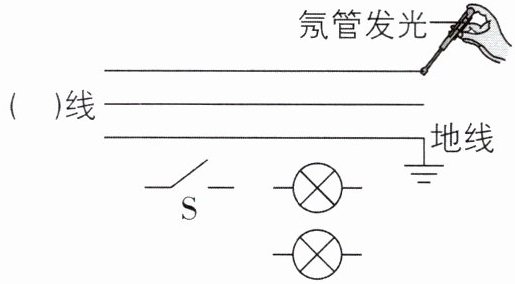

2[2026广东汕头调研,中]如图,小新家要安装两盏正常发光时两端电压均为220 V的电灯,要求开关S能同时控制这两盏灯,且两灯均能正常发光。请先确定中间的输电线是零线还是火线,并将答案填入括号中;再用笔画线代替导线,将图中元件按要求正确接入电路。

答案


2.

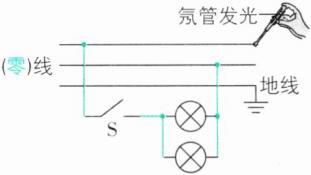

测电笔氖管发光说明最上面的输电线是火线,已知最下面的是地线,则中间的输电线是零线;在家庭电路中,开关应接在火线与用电器之间,以保证断开开关时用电器不带电,两盏灯正常发光时两端电压均为220 V,且两灯需正常发光,已知我国家庭电路的电压为220 V,则两灯应并联,开关S同时控制两盏灯,因此开关S应接在干路上,如图所示。

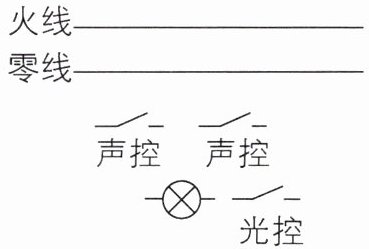

3[中]教学楼的楼道里,如果电灯总是亮着会浪费电,小明利用一个光控开关和两个声控开关设计出一种“聪明”的电路:白天无论发出多大声音,电灯也不会亮;晚上有人走动发出声音,接近其中任意一个声控开关时,灯都会发光。请你把图中的器材连接成符合要求的电路(光控开关在天黑时自动闭合,天亮时自动断开;声控开关在有人走近发出声音时闭合,闭合后经过两分钟自动断开)。

答案


3.

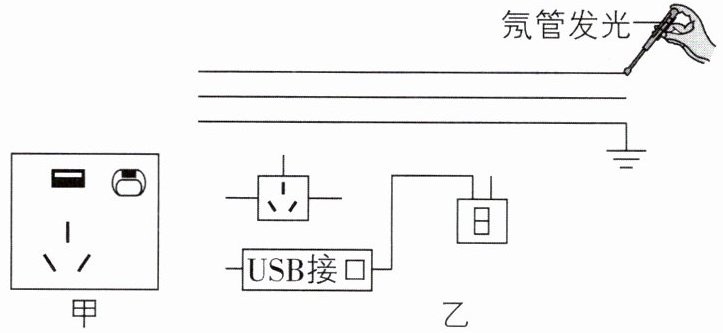

6[2026陕西商洛调研,中]图甲为带开关和USB接口的插座。开关断开时,USB接口和三孔插座都不能工作;开关闭合时,USB接口和三孔插座都能独立工作。请将图乙中的电路图补充完整。

答案


6.

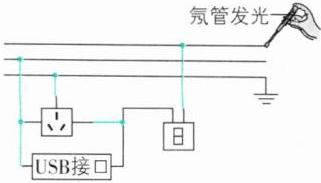

由图知,最上边的电线能使测电笔的氖管发光,则最上边的电线为火线,最下边的电线接地,则最下边的电线为地线,则中间的电线为零线;由题知,三孔插座和USB接口可以独立工作,则两者是并联的,开关同时控制三孔插座和USB接口,说明开关在干路上,由此按家庭电路连接的要求补画电路。

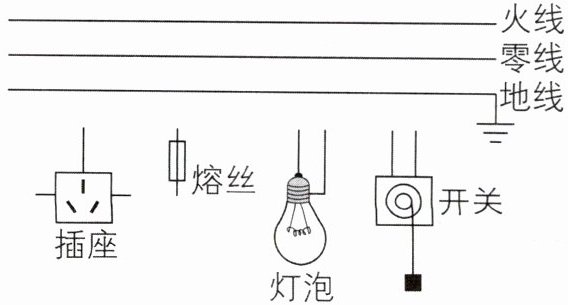

7[2026甘肃定西期末,中]如图所示,请完成家庭电路连接,使其成为符合安全用电要求的完整家庭电路。

答案


7.
三孔插座的接法:上孔接地线,左孔接零线,右孔接火线;为了用电安全,熔丝应接在火线与插座右孔之间。螺口灯泡的连接方法:火线首先接入开关,再接入灯泡顶端的金属点,零线直接接灯泡的螺旋套。
