2026年初中必刷题九年级物理上册沪科版第85页答案

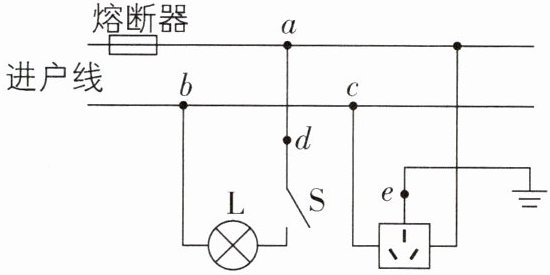

1[2025安徽合肥期末,中]如图,是家庭电路的一部分。下列说法正确的是 (
C
)


A.a点所在的进户线是零线
B.若e点所在导线开路,三孔插座仍可安全使用
C.断开开关S,用测电笔检测d点时,氖管发光
D.闭合开关S,灯泡L不发光,是因为导线bc间开路

答案

1.C 【解析】根据图示可知,灯泡的开关接在了灯泡与a点之间,所以a点所在进户线为火线,故A错误;三孔插座的上孔接地线,e点所在的导线与大地相连,若e点所在导线开路,则不能接地,漏电时易发生触电危险,故B错误;断开开关S时,d点与火线连接,用测电笔接触d点时,氖管会发光,故C正确;闭合开关S,灯泡L不发光,可能是因为零线上b点左侧或火线上a点左侧开路,只有导线bc间开路不会影响灯泡发光,故D错误。故选 C。

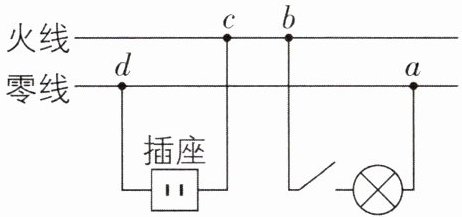

2[2025黑龙江绥化中考,中]如图是家庭电路的一部分,进户线在图中左侧。闭合开关,灯泡不亮,用测电笔检测发现a、b、c三处氖管发光,d处氖管不发光。则电路故障是 (
C
)


A.灯泡开路
B.b、c间开路
C.a、d间开路
D.进户线零线开路

答案

2.C 【解析】测电笔是用来辨别火线和零线的工具,当测电笔接触火线时,氖管会发光;当测电笔接触零线时,氖管不发光。若灯泡开路,a处不与火线相连,用测电笔检测a处时氖管不会发光,而测电笔检测a处时氖管发光,故A错误;若b、c间开路,a、b处不与火线相连,用测电笔检测a、b处时氖管不会发光,而测电笔检测a、b处时氖管发光,故B错误;若a、d间开路,d处不与火线相连,用测电笔检测d处时氖管不会发光,a处通过灯泡与火线相连,b、c在火线上,用测电笔检测a、b、c三处时氖管都发光,与题干描述现象一致,故C正确;若进户线零线开路,则测电笔检测d处时氖管会发光,而测电笔检测d处时氖管不发光,故D错误。

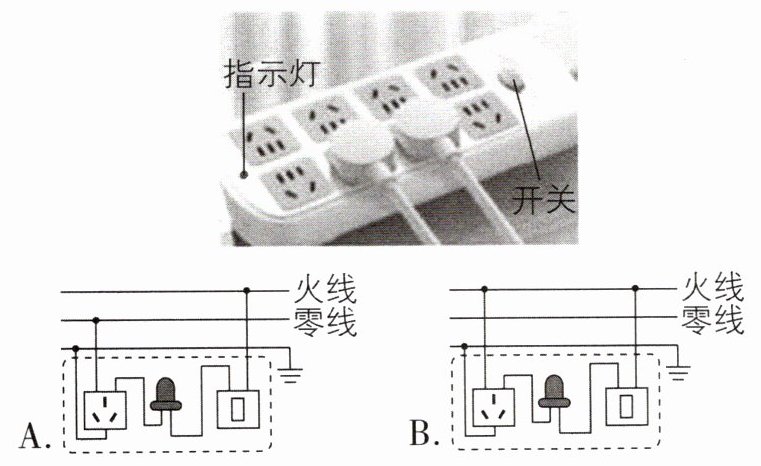

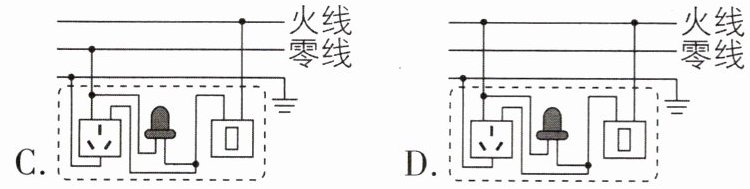

3[2025四川乐山中考,中]小明在使用如图所示插线板的过程中发现:在开关断开时,插线板上的指示灯不发光,插孔不能提供工作电压;在开关闭合时,指示灯发光,插孔可以提供工作电压;如果指示灯损坏,开关闭合时插孔也能提供工作电压。根据上述现象,下列电路连接方式合理的是 (
C
)

答案

3.C 【解析】在开关断开时,插线板上的指示灯不发光,插孔不能提供工作电压;在开关闭合时,指示灯发光,插孔可以提供工作电压,说明开关同时控制灯泡和插座。如果指示灯损坏,开关闭合时插孔也能提供工作电压,说明指示灯和插座之间是并联的。开关接在指示灯、插座和火线之间更安全;三孔插座的接法:左零右火上接地。A图中指示灯与三孔插座串联,故A错误;B图中指示灯与三孔插座串联,且三孔插座的左孔连接了火线,故B错误;C图中电路的连接符合要求,故C正确;D图中三孔插座的左孔连接了火线,故D错误。
4[中]科学与生活密切相关，学好科学可以帮助我们解决生产、生活中的问题。
(1)家庭电路中，洗衣机与热水器之间是
并
联的；洗衣机工作时，金属外壳要接
地线
。

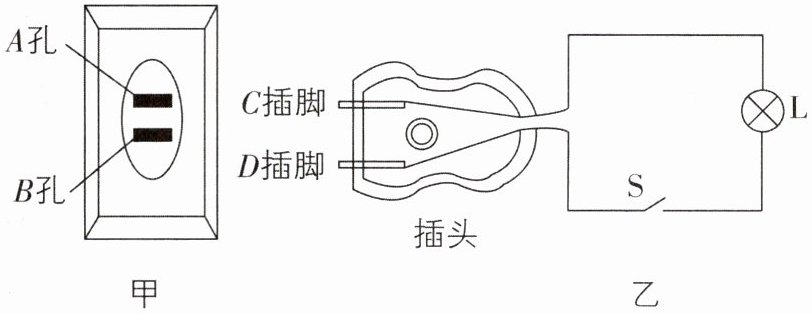

(2)如图甲是小明家书房的一个两孔插座，他用测电笔测试插座的A孔，氖管发光，当把图乙中的台灯接入电路时，将插头的
D
（填“C”或“D”）插脚插入A孔更安全。

答案

4.(1)并 地线 (2)D 【解析】(1)家庭电路中,洗衣机与热水器之间是并联的;洗衣机工作时,金属外壳要接地线。(2)用测电笔测试插座的A孔,氖管发光,说明A孔与火线相连,由图乙知,开关S与D插脚相连,则将台灯接入电路时,将插头的D插脚插入A孔更安全。

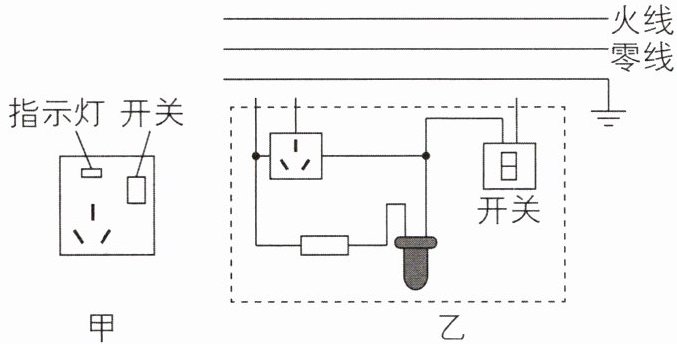

5[2025广东广州期中,中]图甲为某款三孔插座的示意图,图乙为其内部结构电路图。在符合安全用电的原则下,请在图乙中用笔画线代替导线将该插座接入家庭电路中。

刷素养 走向重高

答案


5. 如图所示
【解析】家庭电路中,开关应连接在火线和用电器之间;三孔插座的左孔接零线,右孔接火线,上孔接地线。

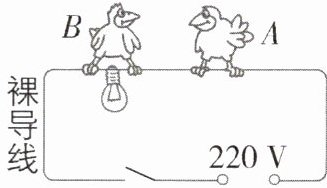

6 核心素养科学思维[难]如图所示，图中鸟A提示鸟B：“快飞，你会触电的！”鸟B说：“你怎么不怕？”请分析此段对话是否合理，并说明理由。

答案

6. 题中的对话合理。理由:图中开关闭合后,因为鸟A两只爪子间的导线距离很短,且电阻很小,所以分得的电压会很小,即鸟A体内几乎无电流通过(或鸟A两爪之间几乎无电压);而鸟B在灯泡两端,灯泡的电阻远大于导线的电阻,且灯泡两端的电压约为电源电压,根据欧姆定律可知,鸟B体内有很大电流通过(或鸟B两爪之间有很大电压),会发生触电(合理即可)。
