2025年暑假大串联七年级科学浙教版第110页答案

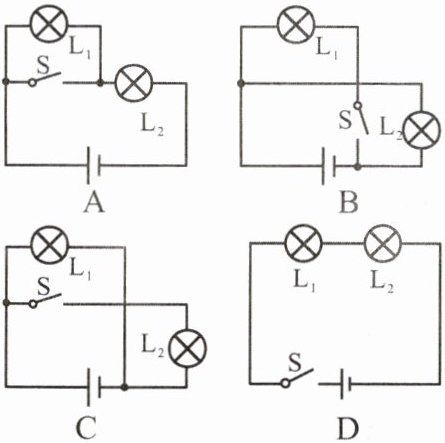

3. 如图所示,开关闭合后,两盏灯同时发光的电路是()

答案

B

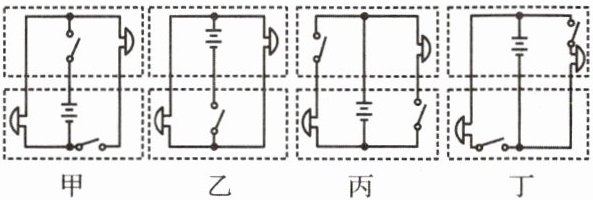

4. 为了相互传呼方便,甲、乙两个办公室各装了一只电铃,要使任何一方按开关都只能使对方的电铃发声,则在如图所示的电路中正确的是()

A. 图甲
B. 图乙
C. 图丙
D. 图丁

答案

C

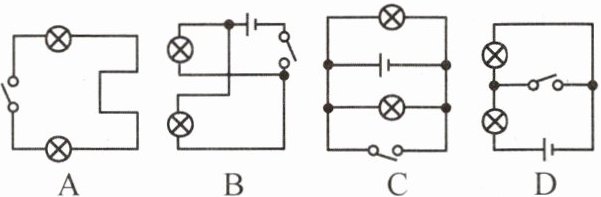

5. 要使合上开关 S,小灯泡 $ L_1 $、$ L_2 $ 都发光,那么,图中错误的是()

答案

D

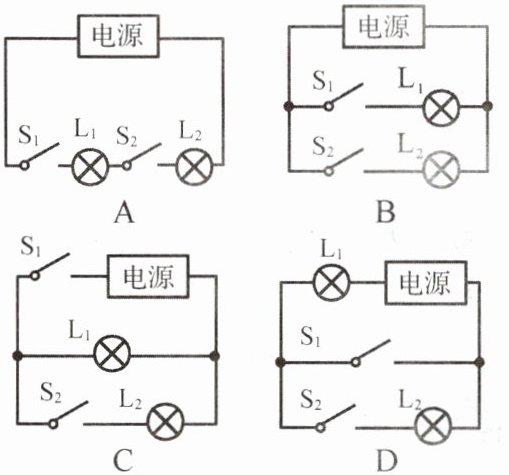

6. 小明家台灯的插头插在如图所示的插座上,插座上有一个开关和一个指示灯(相当于电阻很大的灯泡)。若插座开关和指示灯用 $ S_1 $、$ L_1 $ 表示,台灯开关和灯泡用 $ S_2 $、$ L_2 $ 表示。小明断开或闭合 $ S_1 $、$ S_2 $ 时,记录现象如下表。则符合事实的电路图是()

答案

C

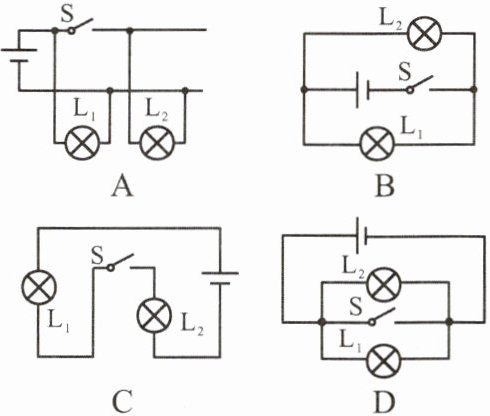

7. 如图所示的电路中,开关只控制灯 $ L_2 $

的电路是()

答案

C
8. 如图所示,当闭合开关 S 后看到灯 $ L_1 $ 发光,灯 $ L_2 $ 不发光,则可能的原因是()

A. 灯 $ L_1 $ 断路
B. 灯 $ L_1 $ 短路
C. 灯 $ L_2 $ 断路
D. 灯 $ L_2 $ 短路

答案

C
9. 在如图所示电路中:

(1) 只闭合开关 $ S_1 $,而开关 $ S_2 $、$ S_3 $ 断开时,$ L_1 $____路,$ L_2 $____路。
(2) 当开关 $ S_1 $ 断开,而开关 $ S_2 $、$ S_3 $ 闭合时,$ L_1 $____路,$ L_2 $____路。
(3) 当开关 $ S_1 $、$ S_2 $、$ S_3 $ 均闭合时,电路中发生____现象。

答案

(1) 通 断(或开) (2) 短 通 (3) 电源短路
