10. 将实物图转变成电路图画到下面方框中(要求方正、美观)。

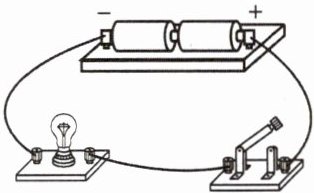

(1)

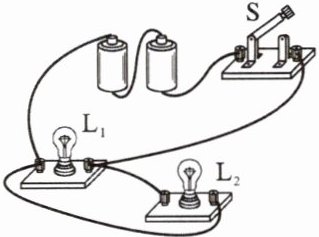

(2)

（由于图片绘制限制，以上电路图仅为示意，实际绘制时需更规范，元件符号标准，如电池、灯泡、开关符号等要符合教材要求）

11. 根据实物图,在下面方框中画出相应的电路图。

(1)
(2)
(3)

### （1）
- **解析**：
观察实物图，电流从电源正极流出，依次经过灯泡$L_{1}$、$L_{2}$、开关，最后回到电源负极，电路中只有一条电流路径，两灯泡$L_{1}$、$L_{2}$串联。
**电路图**：
先画电源（两节干电池串联），用线段表示导线，从电源正极开始，依次画出灯泡$L_{1}$、$L_{2}$、开关，最后连接到电源负极。
### （2）
**解析**：
分析实物图，电流从电源正极流出，经过开关后，分成两条支路，一条支路经过灯泡$L_{1}$，另一条支路经过灯泡$L_{2}$，然后汇合回到电源负极，两灯泡$L_{1}$、$L_{2}$并联。
**电路图**：
画出电源（两节干电池串联）和开关，从开关右端开始分支，分别画出灯泡$L_{1}$支路和$L_{2}$支路，最后汇合回到电源负极。

### （3）
**解析**：
对于该实物图，当$S_{1}$闭合，$S_{2}$断开时，电流从电源正极流出，经过$S_{1}$、$L_{1}$回到电源负极，只有$L_{1}$接入电路；当$S_{1}$、$S_{2}$都闭合时，电流从电源正极流出，经过$S_{1}$后分成两条支路，一条支路经过$L_{1}$，另一条支路经过$S_{2}$、$L_{2}$，然后汇合回到电源负极，$L_{1}$与$L_{2}$并联。
**电路图**：
画出电源（两节干电池串联）、开关$S_{1}$和$S_{2}$、灯泡$L_{1}$和$L_{2}$。从电源正极出发，连接$S_{1}$，从$S_{1}$右端分支，一支连接$L_{1}$，另一支连接$S_{2}$和$L_{2}$，最后汇合回到电源负极。
综上，（1）为串联电路图；（2）为并联电路图（开关在干路）；（3）为包含两个开关的并联电路图（$S_{1}$在干路，$S_{2}$在$L_{2}$支路） 。具体画图时，注意元件符号规范（电源、开关、灯泡等），导线横平竖直。
