9. 某同学利用如图所示电路,测量额定电压为2.5V小灯泡的额定功率,下列说法正确的是
(
A.闭合开关前,滑动变阻器的滑片P应滑到A端
B.闭合开关后,小灯泡不发光,一定是小灯泡灯丝断了

C.当电压表示数为2.5V时,测出通过小灯泡的电流,可算出小灯泡的额定功率
D.通过实验可得知,小灯泡的实际功率越大,小灯泡发光越暗
(
C
)A.闭合开关前,滑动变阻器的滑片P应滑到A端
B.闭合开关后,小灯泡不发光,一定是小灯泡灯丝断了
C.当电压表示数为2.5V时,测出通过小灯泡的电流,可算出小灯泡的额定功率
D.通过实验可得知,小灯泡的实际功率越大,小灯泡发光越暗
答案
C
解析
【分析】
要解决这道题,需结合测小灯泡额定功率实验的原理、滑动变阻器的使用、电路故障分析以及实际功率与亮度的关系,逐个分析选项:
1. 分析A选项:回忆滑动变阻器的使用规则,闭合开关前需调到最大阻值处,判断图中滑片在A端还是B端时电阻最大。
2. 分析B选项:闭合开关后灯不发光的故障有多种可能,比如滑动变阻器阻值过大导致电流过小、灯泡短路、灯丝断等,不能直接判定是灯丝断了。
3. 分析C选项:根据额定功率的定义,额定电压下的功率为额定功率,当电压表示数等于额定电压2.5V时,测量此时的电流,利用公式P=UI即可计算额定功率。
4. 分析D选项:明确小灯泡的实际功率与亮度的关系,实际功率越大,发光越亮。
【解析】
逐一分析各选项:
A选项:闭合开关前,滑动变阻器应调到最大阻值处,由电路图可知,滑片P滑到B端时滑动变阻器接入电路的电阻最大,因此应滑到B端,A错误。
B选项:闭合开关后小灯泡不发光,原因有多种,可能是滑动变阻器接入电阻过大,电路电流过小,灯泡实际功率不足;也可能是灯泡短路、灯丝断路等,并非一定是灯丝断了,B错误。
C选项:额定功率是指小灯泡在额定电压下的功率,当电压表示数为额定电压2.5V时,测出通过小灯泡的电流,根据公式$P=UI$可计算出小灯泡的额定功率,C正确。
D选项:小灯泡的实际功率决定其发光亮度,实际功率越大,小灯泡发光越亮,D错误。
【答案】
C
【知识点】
1. 滑动变阻器的使用;2. 额定功率的测量;3. 实际功率与亮度的关系
【点评】
本题考查测小灯泡额定功率实验的相关知识点,涵盖滑动变阻器的正确使用、电路故障的多元分析、额定功率的计算逻辑以及实际功率与亮度的对应关系,需要扎实掌握实验原理和电学基本规律,避免对电路故障和功率与亮度关系的片面判断。
【难度系数】
0.7
要解决这道题,需结合测小灯泡额定功率实验的原理、滑动变阻器的使用、电路故障分析以及实际功率与亮度的关系,逐个分析选项:
1. 分析A选项:回忆滑动变阻器的使用规则,闭合开关前需调到最大阻值处,判断图中滑片在A端还是B端时电阻最大。
2. 分析B选项:闭合开关后灯不发光的故障有多种可能,比如滑动变阻器阻值过大导致电流过小、灯泡短路、灯丝断等,不能直接判定是灯丝断了。
3. 分析C选项:根据额定功率的定义,额定电压下的功率为额定功率,当电压表示数等于额定电压2.5V时,测量此时的电流,利用公式P=UI即可计算额定功率。
4. 分析D选项:明确小灯泡的实际功率与亮度的关系,实际功率越大,发光越亮。
【解析】
逐一分析各选项:
A选项:闭合开关前,滑动变阻器应调到最大阻值处,由电路图可知,滑片P滑到B端时滑动变阻器接入电路的电阻最大,因此应滑到B端,A错误。
B选项:闭合开关后小灯泡不发光,原因有多种,可能是滑动变阻器接入电阻过大,电路电流过小,灯泡实际功率不足;也可能是灯泡短路、灯丝断路等,并非一定是灯丝断了,B错误。
C选项:额定功率是指小灯泡在额定电压下的功率,当电压表示数为额定电压2.5V时,测出通过小灯泡的电流,根据公式$P=UI$可计算出小灯泡的额定功率,C正确。
D选项:小灯泡的实际功率决定其发光亮度,实际功率越大,小灯泡发光越亮,D错误。
【答案】
C
【知识点】
1. 滑动变阻器的使用;2. 额定功率的测量;3. 实际功率与亮度的关系
【点评】
本题考查测小灯泡额定功率实验的相关知识点,涵盖滑动变阻器的正确使用、电路故障的多元分析、额定功率的计算逻辑以及实际功率与亮度的对应关系,需要扎实掌握实验原理和电学基本规律,避免对电路故障和功率与亮度关系的片面判断。
【难度系数】
0.7
10. 在“测定小灯泡的功率”实验中,某同学电路连接正确,闭合开关,灯泡发光,但无论怎样调节滑动变阻器,电压表的示数虽然有变化,却始终达不到灯泡的额定电压,其原因可能是
(
A.变阻器的电阻太大
B.电压表的量程太大
C.电源电压太低
D.电流表的量程太大
(
C
)A.变阻器的电阻太大
B.电压表的量程太大
C.电源电压太低
D.电流表的量程太大
答案
C
解析
【分析】
首先明确“测定小灯泡的功率”实验电路为小灯泡与滑动变阻器串联,电压表测小灯泡两端电压。电路连接正确且灯泡发光,说明电路通路;调节滑动变阻器电压有变化,说明滑动变阻器能正常工作。接下来逐一分析选项:
1. 若变阻器电阻太大,当滑片调至阻值最小处(阻值为0)时,小灯泡两端电压等于电源电压,若电源电压不低于额定电压,此时应能达到额定电压,故A不符合;
2. 电压表量程大小仅影响测量时指针偏转幅度,不影响小灯泡实际能否达到额定电压,故B不符合;
3. 若电源电压太低,即使滑动变阻器阻值调至0,小灯泡两端最大电压等于电源电压,若电源电压小于灯泡额定电压,则无论如何调节,电压都达不到额定电压,符合题意;
4. 电流表量程大小不影响电路中的电压分配,与小灯泡两端电压能否达到额定电压无关,故D不符合。
【解析】
在“测定小灯泡的功率”实验中,电路为小灯泡与滑动变阻器串联,电压表测小灯泡两端电压:
选项A:若滑动变阻器电阻太大,将滑片调至阻值为0的位置时,灯泡两端电压等于电源电压,若电源电压满足要求,此时能达到额定电压,因此A错误;
选项B:电压表量程大只会导致测量时指针偏转角度小,不会影响灯泡实际电压能否达到额定值,因此B错误;
选项C:若电源电压低于灯泡的额定电压,即使滑动变阻器阻值调至最小,灯泡两端的最大电压等于电源电压,始终小于额定电压,符合题意,因此C正确;
选项D:电流表量程大小不影响电路电压的分配,与灯泡两端电压能否达到额定电压无关,因此D错误。
【答案】
C
【知识点】
伏安法测小灯泡功率、串联电路电压特点
【点评】
本题考查“测定小灯泡的功率”实验中的故障分析,需结合实验电路特点和串联电路的电压规律逐一排查选项,核心是理解灯泡两端能达到的最大电压等于电源电压这一关键,考察学生对实验原理的理解和故障排查能力。
【难度系数】
0.6
首先明确“测定小灯泡的功率”实验电路为小灯泡与滑动变阻器串联,电压表测小灯泡两端电压。电路连接正确且灯泡发光,说明电路通路;调节滑动变阻器电压有变化,说明滑动变阻器能正常工作。接下来逐一分析选项:
1. 若变阻器电阻太大,当滑片调至阻值最小处(阻值为0)时,小灯泡两端电压等于电源电压,若电源电压不低于额定电压,此时应能达到额定电压,故A不符合;
2. 电压表量程大小仅影响测量时指针偏转幅度,不影响小灯泡实际能否达到额定电压,故B不符合;
3. 若电源电压太低,即使滑动变阻器阻值调至0,小灯泡两端最大电压等于电源电压,若电源电压小于灯泡额定电压,则无论如何调节,电压都达不到额定电压,符合题意;
4. 电流表量程大小不影响电路中的电压分配,与小灯泡两端电压能否达到额定电压无关,故D不符合。
【解析】
在“测定小灯泡的功率”实验中,电路为小灯泡与滑动变阻器串联,电压表测小灯泡两端电压:
选项A:若滑动变阻器电阻太大,将滑片调至阻值为0的位置时,灯泡两端电压等于电源电压,若电源电压满足要求,此时能达到额定电压,因此A错误;
选项B:电压表量程大只会导致测量时指针偏转角度小,不会影响灯泡实际电压能否达到额定值,因此B错误;
选项C:若电源电压低于灯泡的额定电压,即使滑动变阻器阻值调至最小,灯泡两端的最大电压等于电源电压,始终小于额定电压,符合题意,因此C正确;
选项D:电流表量程大小不影响电路电压的分配,与灯泡两端电压能否达到额定电压无关,因此D错误。
【答案】
C
【知识点】
伏安法测小灯泡功率、串联电路电压特点
【点评】
本题考查“测定小灯泡的功率”实验中的故障分析,需结合实验电路特点和串联电路的电压规律逐一排查选项,核心是理解灯泡两端能达到的最大电压等于电源电压这一关键,考察学生对实验原理的理解和故障排查能力。
【难度系数】
0.6
11. 如图所示小明将标有“6V 6W”的灯$L_1$与标有“6V 3W”的灯$L_2$串联.下列说法错误的是
(

A.该电路能探究电流做功的多少与电压的关系
B.该电路能探究电流与电压的关系
C.该电路不能测出灯泡$L_1$正常发光时的电阻
D.该电路可以测出灯泡$L_2$的额定功率
(
B
)A.该电路能探究电流做功的多少与电压的关系
B.该电路能探究电流与电压的关系
C.该电路不能测出灯泡$L_1$正常发光时的电阻
D.该电路可以测出灯泡$L_2$的额定功率
答案
B
解析
【分析】
首先明确电路为$L_1$与$L_2$串联,电流表测电路电流,电压表$V_1$、$V_2$分别测两灯电压,滑动变阻器可调节电路电压电流。结合串联电路特点、相关电学公式及实验探究的控制变量法分析各选项:
1. 分析A选项:串联电路电流处处相等,通电时间相同,根据$W=UIt$,电压不同时电流做功不同,可探究电流做功与电压的关系;
2. 分析B选项:探究电流与电压的关系需控制电阻不变,但灯泡电阻随温度变化,电压改变时灯泡温度、电阻均变化,无法控制电阻恒定,故无法探究该关系;
3. 分析C选项:计算$L_1$正常发光时的电流,结合$L_2$的电阻算出其两端电压,该电压远大于$L_2$额定电压,$L_2$会烧坏,故无法让$L_1$正常发光,不能测其正常发光时的电阻;
4. 分析D选项:调节滑动变阻器使$V_2$示数为6V,$L_2$正常发光,结合电流表示数,利用$P=UI$可计算$L_2$的额定功率。
【解析】
先计算两灯的电阻:
由$R=\frac{U^2}{P}$得:
$R_1=\frac{U_{1额}^2}{P_{1额}}=\frac{(6V)^2}{6W}=6\Omega$,
$R_2=\frac{U_{2额}^2}{P_{2额}}=\frac{(6V)^2}{3W}=12\Omega$。
逐一分析选项:
A选项:串联电路中电流$I$相同,通电时间$t$相同,根据电功公式$W=UIt$,两灯电压不同,则电流做功不同,因此可探究电流做功的多少与电压的关系,A正确。
B选项:探究电流与电压的关系时,需控制电阻大小不变,但灯泡的电阻随温度升高而增大,当电压变化时,灯泡温度改变,电阻也随之改变,无法控制电阻恒定,因此该电路不能探究电流与电压的关系,B错误。
C选项:$L_1$正常发光时,电路电流$I=I_{1额}=\frac{P_{1额}}{U_{1额}}=\frac{6W}{6V}=1A$,此时$L_2$两端电压$U_2=IR_2=1A×12\Omega=12V$,远大于$L_2$的额定电压$6V$,$L_2$会被烧坏,因此电路无法让$L_1$正常发光,不能测出$L_1$正常发光时的电阻,C正确。
D选项:调节滑动变阻器,当电压表$V_2$的示数为$6V$时,$L_2$正常发光,此时电流表测电路电流,根据$P=UI$可计算出$L_2$的额定功率,D正确。
综上,说法错误的是B选项。
【答案】
B
【知识点】
串联电路特点;电流做功的影响因素;额定功率计算
【点评】
本题结合串联电路考查电学实验探究与电学公式应用,需注意灯泡电阻随温度变化的特性,熟练运用控制变量法分析实验可行性,掌握电功、电功率的相关公式。
【难度系数】
0.6
首先明确电路为$L_1$与$L_2$串联,电流表测电路电流,电压表$V_1$、$V_2$分别测两灯电压,滑动变阻器可调节电路电压电流。结合串联电路特点、相关电学公式及实验探究的控制变量法分析各选项:
1. 分析A选项:串联电路电流处处相等,通电时间相同,根据$W=UIt$,电压不同时电流做功不同,可探究电流做功与电压的关系;
2. 分析B选项:探究电流与电压的关系需控制电阻不变,但灯泡电阻随温度变化,电压改变时灯泡温度、电阻均变化,无法控制电阻恒定,故无法探究该关系;
3. 分析C选项:计算$L_1$正常发光时的电流,结合$L_2$的电阻算出其两端电压,该电压远大于$L_2$额定电压,$L_2$会烧坏,故无法让$L_1$正常发光,不能测其正常发光时的电阻;
4. 分析D选项:调节滑动变阻器使$V_2$示数为6V,$L_2$正常发光,结合电流表示数,利用$P=UI$可计算$L_2$的额定功率。
【解析】
先计算两灯的电阻:
由$R=\frac{U^2}{P}$得:
$R_1=\frac{U_{1额}^2}{P_{1额}}=\frac{(6V)^2}{6W}=6\Omega$,
$R_2=\frac{U_{2额}^2}{P_{2额}}=\frac{(6V)^2}{3W}=12\Omega$。
逐一分析选项:
A选项:串联电路中电流$I$相同,通电时间$t$相同,根据电功公式$W=UIt$,两灯电压不同,则电流做功不同,因此可探究电流做功的多少与电压的关系,A正确。
B选项:探究电流与电压的关系时,需控制电阻大小不变,但灯泡的电阻随温度升高而增大,当电压变化时,灯泡温度改变,电阻也随之改变,无法控制电阻恒定,因此该电路不能探究电流与电压的关系,B错误。
C选项:$L_1$正常发光时,电路电流$I=I_{1额}=\frac{P_{1额}}{U_{1额}}=\frac{6W}{6V}=1A$,此时$L_2$两端电压$U_2=IR_2=1A×12\Omega=12V$,远大于$L_2$的额定电压$6V$,$L_2$会被烧坏,因此电路无法让$L_1$正常发光,不能测出$L_1$正常发光时的电阻,C正确。
D选项:调节滑动变阻器,当电压表$V_2$的示数为$6V$时,$L_2$正常发光,此时电流表测电路电流,根据$P=UI$可计算出$L_2$的额定功率,D正确。
综上,说法错误的是B选项。
【答案】
B
【知识点】
串联电路特点;电流做功的影响因素;额定功率计算
【点评】
本题结合串联电路考查电学实验探究与电学公式应用,需注意灯泡电阻随温度变化的特性,熟练运用控制变量法分析实验可行性,掌握电功、电功率的相关公式。
【难度系数】
0.6

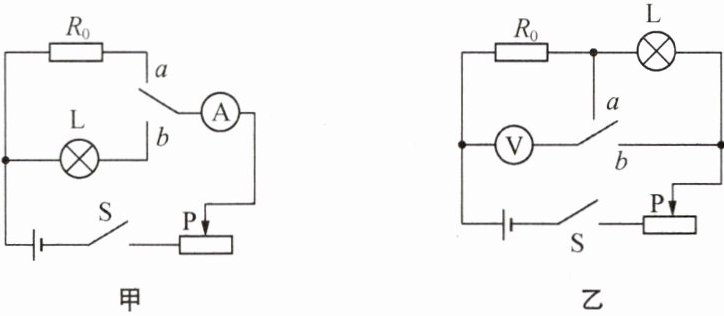

12. 某小组用“伏安法”测小灯泡额定功率,已知小灯泡额定电压为2.5V.若此实验中只有一只电表坏了,为了测出小灯泡的额定功率,小组同学们增加一个阻值为25Ω的定值电阻$R_0$,只利用一只电表,通过操作图中单刀双掷开关(单刀双掷开关分别接“$a$”“$b$”各一次)测量小灯泡的额定功率,图甲、图乙是他们设计的两种不同方案的电路图,则以下判断正确的是
(

A.两种方案都能
B.两种方案都不能
C.甲方案能,乙方案不能
D.甲方案不能,乙方案能
(
B
)A.两种方案都能
B.两种方案都不能
C.甲方案能,乙方案不能
D.甲方案不能,乙方案能
答案
B
解析
【分析】
要判断两种方案能否测出小灯泡的额定功率,核心是看能否通过单刀双掷开关的切换,结合已知定值电阻和唯一电表,使小灯泡两端电压达到额定电压2.5V,并获取小灯泡正常发光时的电流或电压,进而计算额定功率。
1. 分析甲方案:甲图只有电流表,开关接a时,$R_0$与滑动变阻器串联,电流表测电路电流;接b时,小灯泡L与滑动变阻器串联,电流表测电路电流。由于小灯泡电阻随温度变化,且无法保证两次滑动变阻器接入阻值相同,无法使小灯泡两端电压达到额定电压,也就无法获取正常发光时的电流,因此甲方案不可行。
2. 分析乙方案:乙图只有电压表,开关接a时,电压表测$R_0$两端电压;接b时,电压表测$R_0$和小灯泡的总电压。由于小灯泡正常发光时的电阻未知,无法根据串联分压关系计算出$R_0$两端对应的电压,也就无法调节滑动变阻器使小灯泡两端电压达到额定电压,因此乙方案也不可行。
【解析】
甲方案:电路仅含电流表,单刀双掷开关接a时,$R_0$与滑动变阻器串联,电流表测电流$I_0$;接b时,小灯泡L与滑动变阻器串联,电流表测电流$I_L$。由于小灯泡电阻随温度变化,且无法控制两次滑动变阻器阻值一致,无法使小灯泡两端电压达到2.5V,无法获取正常发光时的电流,不能测出额定功率。
乙方案:电路仅含电压表,单刀双掷开关接a时,电压表测$R_0$两端电压$U_0$;接b时,电压表测$R_0$和L的总电压$U_{总}'$。由于小灯泡正常发光时电阻未知,根据串联分压规律$\frac{U_0}{U_L}=\frac{R_0}{R_L}$,无法确定$U_0$的取值,无法调节滑动变阻器使$U_L=2.5V$,不能测出额定功率。
综上,两种方案都不能测出小灯泡的额定功率,故选B。
【答案】
B
【知识点】
伏安法测功率、串并联电路规律
【点评】
本题考查特殊方法测电功率,需结合串并联电路的电流、电压规律,判断能否通过定值电阻间接控制小灯泡达到额定工作状态,重点考查对电路规律的灵活应用和逻辑分析能力。
【难度系数】
0.3
要判断两种方案能否测出小灯泡的额定功率,核心是看能否通过单刀双掷开关的切换,结合已知定值电阻和唯一电表,使小灯泡两端电压达到额定电压2.5V,并获取小灯泡正常发光时的电流或电压,进而计算额定功率。
1. 分析甲方案:甲图只有电流表,开关接a时,$R_0$与滑动变阻器串联,电流表测电路电流;接b时,小灯泡L与滑动变阻器串联,电流表测电路电流。由于小灯泡电阻随温度变化,且无法保证两次滑动变阻器接入阻值相同,无法使小灯泡两端电压达到额定电压,也就无法获取正常发光时的电流,因此甲方案不可行。
2. 分析乙方案:乙图只有电压表,开关接a时,电压表测$R_0$两端电压;接b时,电压表测$R_0$和小灯泡的总电压。由于小灯泡正常发光时的电阻未知,无法根据串联分压关系计算出$R_0$两端对应的电压,也就无法调节滑动变阻器使小灯泡两端电压达到额定电压,因此乙方案也不可行。
【解析】
甲方案:电路仅含电流表,单刀双掷开关接a时,$R_0$与滑动变阻器串联,电流表测电流$I_0$;接b时,小灯泡L与滑动变阻器串联,电流表测电流$I_L$。由于小灯泡电阻随温度变化,且无法控制两次滑动变阻器阻值一致,无法使小灯泡两端电压达到2.5V,无法获取正常发光时的电流,不能测出额定功率。
乙方案:电路仅含电压表,单刀双掷开关接a时,电压表测$R_0$两端电压$U_0$;接b时,电压表测$R_0$和L的总电压$U_{总}'$。由于小灯泡正常发光时电阻未知,根据串联分压规律$\frac{U_0}{U_L}=\frac{R_0}{R_L}$,无法确定$U_0$的取值,无法调节滑动变阻器使$U_L=2.5V$,不能测出额定功率。
综上,两种方案都不能测出小灯泡的额定功率,故选B。
【答案】
B
【知识点】
伏安法测功率、串并联电路规律
【点评】
本题考查特殊方法测电功率,需结合串并联电路的电流、电压规律,判断能否通过定值电阻间接控制小灯泡达到额定工作状态,重点考查对电路规律的灵活应用和逻辑分析能力。
【难度系数】
0.3
