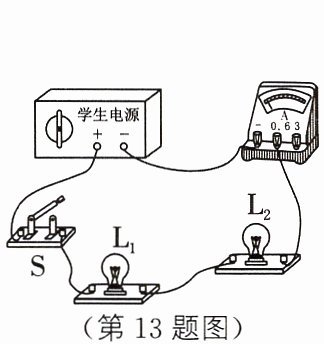

13. 如图所示,标有“2.5 V 0.3 A”的灯泡$\mathrm{L}_{1}$和标有“6 V 0.15 A”的灯泡$\mathrm{L}_{2}$连接成联电路,电源电压可调节;闭合开关S,使电源电压从0 V逐渐增加,先正常发光的灯泡是,此时通过另一灯泡的电流是A。

串
$\mathrm{L}_2$
0.15

【分析】
首先观察电路的电流路径，判断灯泡的连接方式；再结合串联电路电流处处相等的特点，以及灯泡正常发光时的电流等于其额定电流，分析电源电压逐渐增大时，哪个灯泡先达到额定电流正常发光，进而确定另一灯泡的电流。
【解析】
1. 判断电路连接：电流从电源正极出发，依次经过开关S、灯泡$\mathrm{L}_{1}$、灯泡$\mathrm{L}_{2}$、电流表，回到电源负极，只有一条电流路径，因此$\mathrm{L}_{1}$和$\mathrm{L}_{2}$串联。
2. 分析额定电流：$\mathrm{L}_{1}$的额定电流为$0.3\ \mathrm{A}$，$\mathrm{L}_{2}$的额定电流为$0.15\ \mathrm{A}$。
3. 判断先正常发光的灯泡：串联电路电流处处相等，电源电压从0逐渐增加时，电路中电流逐渐增大，先达到较小的额定电流$0.15\ \mathrm{A}$，此时$\mathrm{L}_{2}$达到额定电流，正常发光；而电流还未达到$\mathrm{L}_{1}$的额定电流$0.3\ \mathrm{A}$，$\mathrm{L}_{1}$未正常发光。
4. 确定另一灯泡的电流：串联电路电流处处相等，此时通过$\mathrm{L}_{1}$的电流等于$\mathrm{L}_{2}$的额定电流，即$0.15\ \mathrm{A}$。
【答案】
串；$\mathrm{L}_2$；0.15
【知识点】
串联电路特点、额定电流、电路连接方式
【点评】
本题考查串联电路的判断及串联电路电流的特点，核心是理解灯泡正常发光时电流为额定电流，结合串联电流相等分析，属于基础应用题型。
【难度系数】
0.6

14. 如图甲所示,仅闭合开关$\mathrm{S}_{1}$,电压表示数如图乙所示;再闭合$\mathrm{S}_{2}$,两电流表的指针均如图丙所示。
当$\mathrm{S}_{1}$、$\mathrm{S}_{2}$都闭合时,通过$\mathrm{L}_{1}$的电流为A,灯$\mathrm{L}_{1}$两端的电压为V;当仅闭合$\mathrm{S}_{1}$时,电流表$\mathrm{A}_{1}$的示数为A。

0.34
6
1.36

【分析】
首先分析电路结构：仅闭合$\mathrm{S}_{1}$时，电路为$\mathrm{L}_{2}$的简单电路，电压表测电源电压，电流表$\mathrm{A}_{1}$、$\mathrm{A}_{2}$均测$\mathrm{L}_{2}$的电流；再闭合$\mathrm{S}_{2}$后，$\mathrm{L}_{1}$与$\mathrm{L}_{2}$并联，电压表仍测电源电压，$\mathrm{A}_{1}$测$\mathrm{L}_{1}$支路电流，$\mathrm{A}_{2}$测干路电流。根据并联电路电流规律，干路电流大于支路电流，两电流表指针位置相同，说明$\mathrm{A}_{2}$用$0∼3\mathrm{A}$量程，$\mathrm{A}_{1}$用$0∼0.6\mathrm{A}$量程；电压表根据接线柱选$0∼15\mathrm{V}$量程读数。
【解析】
1. 仅闭合$\mathrm{S}_{1}$时，电压表选用$0∼15\mathrm{V}$量程，分度值为$0.5\mathrm{V}$，示数为$6\mathrm{V}$，即电源电压为$6\mathrm{V}$；
2. 当$\mathrm{S}_{1}$、$\mathrm{S}_{2}$都闭合时，$\mathrm{L}_{1}$与$\mathrm{L}_{2}$并联，电压表测电源电压，因此$\mathrm{L}_{1}$两端电压等于电源电压，为$6\mathrm{V}$；
3. 两电流表指针位置相同，$\mathrm{A}_{2}$测干路电流（量程$0∼3\mathrm{A}$），$\mathrm{A}_{1}$测$\mathrm{L}_{1}$支路电流（量程$0∼0.6\mathrm{A}$）；$\mathrm{A}_{1}$的分度值为$0.02\mathrm{A}$，读数为$0.34\mathrm{A}$，即通过$\mathrm{L}_{1}$的电流为$0.34\mathrm{A}$；
4. 干路电流$I = 0.34\mathrm{A} ×5 =1.7\mathrm{A}$，则$\mathrm{L}_{2}$的电流$I_{2}=I - I_{1}=1.7\mathrm{A} -0.34\mathrm{A}=1.36\mathrm{A}$；仅闭合$\mathrm{S}_{1}$时，电路为$\mathrm{L}_{2}$的简单电路，电流表$\mathrm{A}_{1}$测$\mathrm{L}_{2}$的电流，示数为$1.36\mathrm{A}$。
【答案】
0.34；6；1.36
【知识点】
并联电路电流规律、电表读数、并联电路电压规律
【点评】
本题考查并联电路的电流、电压规律，核心是分析开关状态对应的电路结构，关键在于判断电流表量程（指针位置相同时，大量程读数为小量程的5倍），需结合电表读数规则准确计算。
【难度系数】
0.5

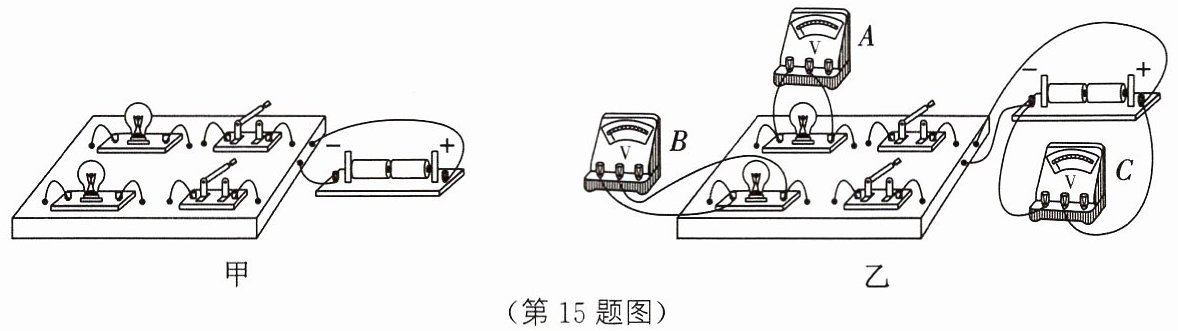

15. 闭合图甲、乙中的两个开关，两灯泡均发光，为确定两灯泡的连接方式，做了如下三种尝试：
（1）图甲拧下一只灯泡，另一灯泡，则说明两灯泡并联。
（2）图甲断开一个开关，两灯泡都不亮，则（能/不能）确定电路连接方式。
（3）图乙中仅做一次比较，就能确定电路连接方式，应比较（用$A$、$B$、$C$作答）两电压表示数大小。

发光
不能
A、C(或B、C)

【分析】
要确定两灯泡的连接方式，需利用串并联电路的核心特点：串联电路中用电器互相影响，并联电路中用电器独立工作；开关在干路时，断开开关会控制所有用电器；并联电路各支路电压等于电源电压，串联电路总电压等于各用电器电压之和。据此逐一分析问题：
1. 并联电路各支路互不影响，拧下一只灯泡，另一条支路仍通路，另一灯泡会发光；串联电路拧下一只灯泡会断路，另一灯泡不发光。
2. 若开关在干路，串联、并联电路断开该开关都会使两灯都不亮，无法区分连接方式。
3. 图乙中，A测一个灯泡电压、B测另一个灯泡电压、C测电源电压，并联时A、B示数等于C，串联时A+B示数等于C，比较A与C（或B与C）即可判断。
【解析】
（1）并联电路的用电器独立工作、互不影响，因此拧下一只灯泡，另一灯泡仍能正常发光；若为串联，拧下一只灯泡会导致电路断路，另一灯泡熄灭。故填“发光”。
（2）若开关位于干路，无论是串联还是并联电路，断开该开关都会使两灯泡都不亮，因此不能确定电路的连接方式。故填“不能”。
（3）图乙中，电压表A测上方灯泡电压，电压表B测下方灯泡电压，电压表C测电源电压。若两灯泡并联，A、B的示数均等于C的示数；若两灯泡串联，A、B的示数之和等于C的示数。因此仅需比较A、C（或B、C）两电压表示数大小，即可确定连接方式。
【答案】
发光；不能；A、C(或B、C)
【知识点】
串并联电路特点、电压表使用、串并联电压规律
【点评】
本题考查串并联电路的判断方法，核心是利用串并联电路的工作特点和电压规律区分连接方式，属于电路基础题型，需熟练掌握相关知识点。
【难度系数】
0.6

16. 如图所示,电源电压$U$保持不变。闭合开关S,发现电路中存在断路故障且只可能发生在灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$上。
(1) 若将灯泡$\mathrm{L}_{1}$与闭合的开关S位置互换,则互换前后电流表A的示数,电压表V的示数。(一定不变/可能不变/一定改变)
(2) 当电流表A与电压表V位置互换后,若只有一个电表有示数,则故障是;若两个电表均无示数,则故障是。

一定不变
可能不变
灯$\mathrm{L}_1$断路
灯$\mathrm{L}_2$断路或灯$\mathrm{L}_1$、$\mathrm{L}_2$同时断路

【分析】
本题为串联电路断路故障分析题，原电路中$\mathrm{L}_{1}$与$\mathrm{L}_{2}$串联，电流表测电路电流，电压表测$\mathrm{L}_{1}$两端电压，故障仅发生在$\mathrm{L}_{1}$或$\mathrm{L}_{2}$上，为断路故障。
(1) 互换$\mathrm{L}_{1}$与开关$\mathrm{S}$时，需结合断路故障的不同情况，分析电流表、电压表的示数变化：电流表内阻极小，断路时示数始终为0；电压表内阻极大，需看其两端是否能接到电源两端。
(2) 互换电流表$\mathrm{A}$与电压表$\mathrm{V}$时，利用电压表内阻极大、电流表内阻极小的特性，分析电路是否导通，判断故障类型。
【解析】
(1) 原电路故障为断路时，电流表始终无示数；互换$\mathrm{L}_{1}$与$\mathrm{S}$后，无论故障是$\mathrm{L}_{1}$断、$\mathrm{L}_{2}$断还是两者都断，电流表所在支路仍为断路，示数始终为0，故互换前后电流表示数一定不变。
电压表互换后，若故障为$\mathrm{L}_{2}$断路，电压表两端始终无法接到电源，示数始终为0；若故障为$\mathrm{L}_{1}$断路，互换后电压表的示数可能仍为0（或不变），故电压表示数可能不变。
(2) 互换$\mathrm{A}$与$\mathrm{V}$后：
若只有一个电表有示数，说明电压表串联在电路中，此时$\mathrm{L}_{1}$断路，电压表通过$\mathrm{L}_{2}$、开关接电源，示数等于电源电压，电流表因内阻极小几乎无示数，符合条件；
若两个电表均无示数，说明整个电路断路，即$\mathrm{L}_{2}$断路（电压表无法接电源）或$\mathrm{L}_{1}$、$\mathrm{L}_{2}$同时断路，均无电流，两表都无示数。
【答案】
一定不变；可能不变；灯$\mathrm{L}_{1}$断路；灯$\mathrm{L}_{2}$断路或灯$\mathrm{L}_{1}$、$\mathrm{L}_{2}$同时断路
【知识点】
串联电路故障、电流表电压表使用
【点评】
本题结合电表特性分析串联断路故障，需通过互换元件位置理清电路变化，考查学生对电路结构和故障分析的综合能力，是电路故障的典型题型。
【难度系数】
0.3

三、解答题（共30分）

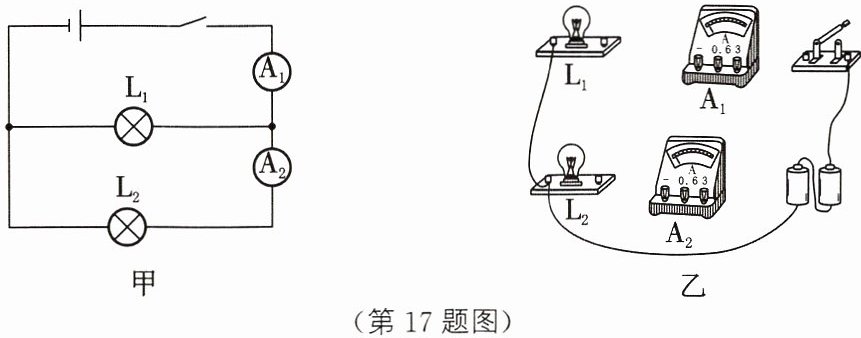

17.（4分）在图甲中，闭合开关后，通过灯泡$\mathrm{L}_{1}$的电流为$0.5\ \mathrm{A}$，通过灯泡$\mathrm{L}_{2}$的电流为$0.4\ \mathrm{A}$，试将图乙中的实物用笔画线表示导线把没连接的部分连接起来。

【分析】首先分析图甲的电路结构：灯泡$\mathrm{L}_{1}$与$\mathrm{L}_{2}$并联，电流表$\mathrm{A}_{1}$测量干路总电流，电流表$\mathrm{A}_{2}$测量$\mathrm{L}_{2}$支路的电流。连接实物时，需遵循电流表“正进负出”的接线规则，结合并联电路的电流路径：电流从电源正极出发，经开关、$\mathrm{A}_{1}$后分为两条支路，一条经$\mathrm{L}_{1}$回到电源负极，另一条经$\mathrm{A}_{2}$、$\mathrm{L}_{2}$回到电源负极，据此完成实物连接。
【解析】1. 确定电流表量程：干路总电流$I=I_1+I_2=0.5\ \mathrm{A}+0.4\ \mathrm{A}=0.9\ \mathrm{A}$，故$\mathrm{A}_{1}$选$0∼3\ \mathrm{A}$量程；$\mathrm{A}_{2}$测$\mathrm{L}_{2}$的电流$0.4\ \mathrm{A}$，选$0∼0.6\ \mathrm{A}$量程。2. 连接干路：电源正极→开关→$\mathrm{A}_{1}$的正接线柱（$3\ \mathrm{A}$接线柱），$\mathrm{A}_{1}$的负接线柱分别连接$\mathrm{L}_{1}$的右接线柱和$\mathrm{A}_{2}$的正接线柱（$0.6\ \mathrm{A}$接线柱）。3. 连接$\mathrm{L}_{2}$支路：$\mathrm{A}_{2}$的负接线柱连接$\mathrm{L}_{2}$的右接线柱，$\mathrm{L}_{1}$的左接线柱与$\mathrm{L}_{2}$的左接线柱共同连接电源负极。
【答案】
【知识点】并联电路、电流表使用
【点评】本题考查并联电路的实物连接，核心是明确电流表的测量对象与接线规则，需注意电流表正负接线柱和量程的正确选择，属于基础电路连接题。
【难度系数】0.5
