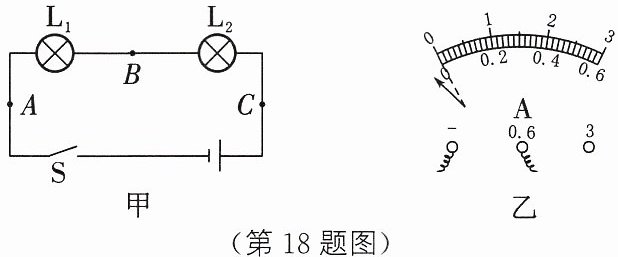

18. （16 分）如图甲所示为“探究串联电路电流特点”的实验电路图。
（1）实验中，选择的两只小灯泡的规格应该
（2）连接电路时开关应该
（3）闭合开关后，小明发现灯$\mathrm{L}_{1}$亮，$\mathrm{L}_{2}$不亮，他猜想灯$\mathrm{L}_{2}$不亮的原因可能是① 灯$\mathrm{L}_{2}$的灯座出现了短路；② 灯$\mathrm{L}_{2}$发光太暗。为了验证他的猜想是否正确，小明把灯$\mathrm{L}_{2}$从灯座上拧下来后，发现灯$\mathrm{L}_{1}$仍发光，则他的猜想
（4）排除故障后，他发现$C$、$B$两处的电流表示数分别为$0.18\ \mathrm{A}$和$0.16\ \mathrm{A}$，为什么两个电流表示数不同呢？小明认为电流先到达$C$处电流表，经过灯$\mathrm{L}_{2}$时被消耗了一些，因此到达$B$处电流表时会少一些。他的想法是
A. 换不同的灯泡做实验
B. 将$\mathrm{L}_{1}$、$\mathrm{L}_{2}$对调位置
C. 将两个电流表的位置对调
D. 将电源正、负极对调

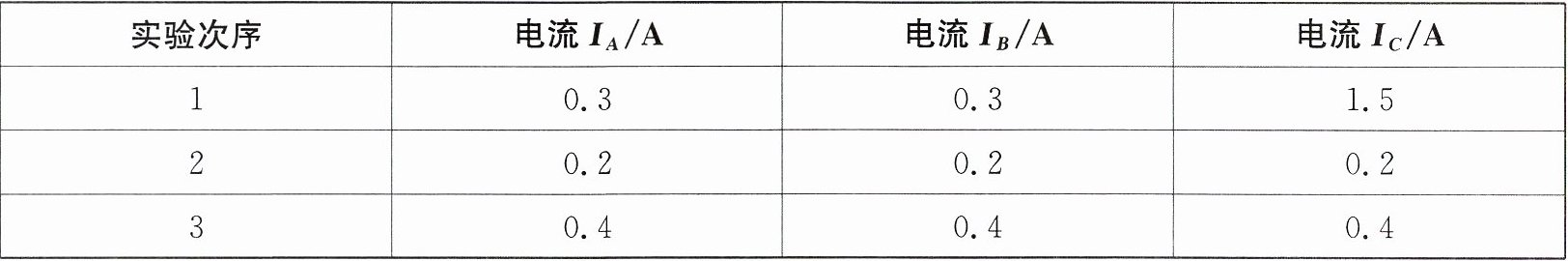

（5）如表所示为小明的同学实验时测量的数据，数据中明显错误的数值是
（1）实验中，选择的两只小灯泡的规格应该
不相同
（相同/不相同）。（2）连接电路时开关应该
断开
，若在连接好电路之后闭合开关，看到接在A 点的电流表的指针向零刻度线的左侧偏转，如图乙所示，这是电流表正、负接线柱接反了
导致的。（3）闭合开关后，小明发现灯$\mathrm{L}_{1}$亮，$\mathrm{L}_{2}$不亮，他猜想灯$\mathrm{L}_{2}$不亮的原因可能是① 灯$\mathrm{L}_{2}$的灯座出现了短路；② 灯$\mathrm{L}_{2}$发光太暗。为了验证他的猜想是否正确，小明把灯$\mathrm{L}_{2}$从灯座上拧下来后，发现灯$\mathrm{L}_{1}$仍发光，则他的猜想
①
（填序号）是合理的。（4）排除故障后，他发现$C$、$B$两处的电流表示数分别为$0.18\ \mathrm{A}$和$0.16\ \mathrm{A}$，为什么两个电流表示数不同呢？小明认为电流先到达$C$处电流表，经过灯$\mathrm{L}_{2}$时被消耗了一些，因此到达$B$处电流表时会少一些。他的想法是
错误
（正确/错误）的，最简便的验证操作是C
。A. 换不同的灯泡做实验
B. 将$\mathrm{L}_{1}$、$\mathrm{L}_{2}$对调位置
C. 将两个电流表的位置对调
D. 将电源正、负极对调
（5）如表所示为小明的同学实验时测量的数据，数据中明显错误的数值是
1.5
，造成错误的原因是读数时看错量程
（读数时看错量程/接线时接错量程）。答案
不相同
断开
电流表正、负接线柱接反了
①
错误
C
1.5
读数时看错量程
断开
电流表正、负接线柱接反了
①
错误
C
1.5
读数时看错量程
解析
【分析】
本题围绕“探究串联电路电流特点”的实验展开，需结合串联电路规律、电路连接要求、电流表使用规则、电路故障分析等知识逐一解答各小问：
1. 探究实验需避免偶然性，因此灯泡规格选择要考虑普遍性；
2. 连接电路的安全要求、电流表指针异常偏转的原因是基础操作要点；
3. 电路故障判断需结合拧下灯泡后的通路情况分析；
4. 串联电路电流处处相等，小明的错误想法需通过对调电流表位置验证；
5. 电流表读数错误的原因需结合量程差异判断。
【解析】
（1）探究串联电路电流特点时，为避免实验偶然性，得到普遍规律，应选择规格不相同的小灯泡，故填“不相同”；
（2）连接电路时，为保护电路，开关必须断开；电流表指针向零刻度线左侧偏转，是因为电流表正、负接线柱接反，电流反向流入导致指针反偏；
（3）拧下L₂后L₁仍发光，说明电路为通路：若L₂短路，拧下L₂后电路断开，L₁不发光，因此猜想①合理；
（4）串联电路中电流处处相等，小明认为电流被消耗的想法错误；要验证是否为电流表本身的问题，最简便的操作是对调两个电流表位置，观察示数是否仍不同，故选C；
（5）电流表若用0~0.6A量程，读数为0.3A，若看错量程用0~3A量程读数则为1.5A，因此错误数值是1.5，原因是读数时看错量程。
【答案】
不相同；断开；电流表正、负接线柱接反了；①；错误；C；1.5；读数时看错量程
【知识点】
串联电路电流特点、电流表的使用、电路故障分析
【点评】
本题是初中电学核心实验“探究串联电路电流特点”的典型考题，全面考查实验设计、操作细节、故障判断等基础知识点，注重对实验过程中细节的理解，难度适中，能有效检验学生对电学实验的掌握程度。
【难度系数】
0.6
本题围绕“探究串联电路电流特点”的实验展开，需结合串联电路规律、电路连接要求、电流表使用规则、电路故障分析等知识逐一解答各小问：
1. 探究实验需避免偶然性，因此灯泡规格选择要考虑普遍性；
2. 连接电路的安全要求、电流表指针异常偏转的原因是基础操作要点；
3. 电路故障判断需结合拧下灯泡后的通路情况分析；
4. 串联电路电流处处相等，小明的错误想法需通过对调电流表位置验证；
5. 电流表读数错误的原因需结合量程差异判断。
【解析】
（1）探究串联电路电流特点时，为避免实验偶然性，得到普遍规律，应选择规格不相同的小灯泡，故填“不相同”；
（2）连接电路时，为保护电路，开关必须断开；电流表指针向零刻度线左侧偏转，是因为电流表正、负接线柱接反，电流反向流入导致指针反偏；
（3）拧下L₂后L₁仍发光，说明电路为通路：若L₂短路，拧下L₂后电路断开，L₁不发光，因此猜想①合理；
（4）串联电路中电流处处相等，小明认为电流被消耗的想法错误；要验证是否为电流表本身的问题，最简便的操作是对调两个电流表位置，观察示数是否仍不同，故选C；
（5）电流表若用0~0.6A量程，读数为0.3A，若看错量程用0~3A量程读数则为1.5A，因此错误数值是1.5，原因是读数时看错量程。
【答案】
不相同；断开；电流表正、负接线柱接反了；①；错误；C；1.5；读数时看错量程
【知识点】
串联电路电流特点、电流表的使用、电路故障分析
【点评】
本题是初中电学核心实验“探究串联电路电流特点”的典型考题，全面考查实验设计、操作细节、故障判断等基础知识点，注重对实验过程中细节的理解，难度适中，能有效检验学生对电学实验的掌握程度。
【难度系数】
0.6

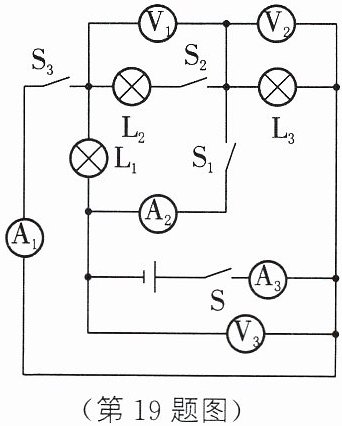

19. (10 分)[2025 重庆期中]如图所示,电源电压不变,当开关$\mathrm{S}$、$\mathrm{S}_{1}$、$\mathrm{S}_{2}$闭合时,电压表$\mathrm{V}_{2}$的示数为14 V; 当开关$\mathrm{S}$、$\mathrm{S}_{2}$闭合,$\mathrm{S}_{1}$、$\mathrm{S}_{3}$断开时,电压表$\mathrm{V}_{1}$、$\mathrm{V}_{2}$的示数分别为 4 V、8 V; 当开关$\mathrm{S}$、$\mathrm{S}_{1}$、$\mathrm{S}_{2}$、$\mathrm{S}_{3}$都闭合时,电流表$\mathrm{A}_{1}$、$\mathrm{A}_{2}$、$\mathrm{A}_{3}$的示数分别为 1.2 A、0.6 A、1.4 A。求：
(1) 电源电压。
(2) 当开关$\mathrm{S}$、$\mathrm{S}_{2}$闭合,$\mathrm{S}_{1}$、$\mathrm{S}_{3}$断开时,$\mathrm{L}_{1}$两端的电压。
(3) 当开关$\mathrm{S}$、$\mathrm{S}_{1}$、$\mathrm{S}_{2}$、$\mathrm{S}_{3}$都闭合时,通过灯泡$\mathrm{L}_{2}$的电流。
(1) 电源电压。
(2) 当开关$\mathrm{S}$、$\mathrm{S}_{2}$闭合,$\mathrm{S}_{1}$、$\mathrm{S}_{3}$断开时,$\mathrm{L}_{1}$两端的电压。
(3) 当开关$\mathrm{S}$、$\mathrm{S}_{1}$、$\mathrm{S}_{2}$、$\mathrm{S}_{3}$都闭合时,通过灯泡$\mathrm{L}_{2}$的电流。
答案
解：
(1) 当开关$\mathrm{S}$、$\mathrm{S}_1$、$\mathrm{S}_2$闭合时，$\mathrm{L}_3$单独工作，电压表$\mathrm{V}_2$测电源电压，其示数为14 V，所以电源电压$U=14\ \mathrm{V}$
(2) 当开关$\mathrm{S}$、$\mathrm{S}_2$闭合，$\mathrm{S}_1$、$\mathrm{S}_3$断开时，$\mathrm{L}_1$、$\mathrm{L}_2$、$\mathrm{L}_3$串联，电压表$\mathrm{V}_1$测$\mathrm{L}_2$两端电压，电压表$\mathrm{V}_2$测$\mathrm{L}_3$两端电压，电压表$\mathrm{V}_3$测电源电压，则$\mathrm{L}_2$两端的电压$U_2=4\ \mathrm{V}$，$\mathrm{L}_3$两端的电压$U_3=8\ \mathrm{V}$，由串联电路的电压规律可得，$\mathrm{L}_1$两端的电压$U_1=U-U_2-U_3=14\ \mathrm{V}-4\ \mathrm{V}-8\ \mathrm{V}=2\ \mathrm{V}$
(3) 当开关$\mathrm{S}$、$\mathrm{S}_1$、$\mathrm{S}_2$、$\mathrm{S}_3$都闭合时，$\mathrm{L}_1$、$\mathrm{L}_2$、$\mathrm{L}_3$并联，电流表$\mathrm{A}_3$测通过$\mathrm{L}_1$、$\mathrm{L}_2$、$\mathrm{L}_3$的总电流，电流表$\mathrm{A}_2$测通过$\mathrm{L}_2$、$\mathrm{L}_3$的总电流，电流表$\mathrm{A}_1$测通过$\mathrm{L}_1$、$\mathrm{L}_2$的总电流，由并联电路的电流规律可得，通过$\mathrm{L}_3$的电流$I_3=I_{\mathrm{A}3}-I_{\mathrm{A}1}=1.4\ \mathrm{A}-1.2\ \mathrm{A}=0.2\ \mathrm{A}$，则通过灯泡$\mathrm{L}_2$的电流$I_2=I_{\mathrm{A}2}-I_3=0.6\ \mathrm{A}-0.2\ \mathrm{A}=0.4\ \mathrm{A}$
(1) 当开关$\mathrm{S}$、$\mathrm{S}_1$、$\mathrm{S}_2$闭合时，$\mathrm{L}_3$单独工作，电压表$\mathrm{V}_2$测电源电压，其示数为14 V，所以电源电压$U=14\ \mathrm{V}$
(2) 当开关$\mathrm{S}$、$\mathrm{S}_2$闭合，$\mathrm{S}_1$、$\mathrm{S}_3$断开时，$\mathrm{L}_1$、$\mathrm{L}_2$、$\mathrm{L}_3$串联，电压表$\mathrm{V}_1$测$\mathrm{L}_2$两端电压，电压表$\mathrm{V}_2$测$\mathrm{L}_3$两端电压，电压表$\mathrm{V}_3$测电源电压，则$\mathrm{L}_2$两端的电压$U_2=4\ \mathrm{V}$，$\mathrm{L}_3$两端的电压$U_3=8\ \mathrm{V}$，由串联电路的电压规律可得，$\mathrm{L}_1$两端的电压$U_1=U-U_2-U_3=14\ \mathrm{V}-4\ \mathrm{V}-8\ \mathrm{V}=2\ \mathrm{V}$
(3) 当开关$\mathrm{S}$、$\mathrm{S}_1$、$\mathrm{S}_2$、$\mathrm{S}_3$都闭合时，$\mathrm{L}_1$、$\mathrm{L}_2$、$\mathrm{L}_3$并联，电流表$\mathrm{A}_3$测通过$\mathrm{L}_1$、$\mathrm{L}_2$、$\mathrm{L}_3$的总电流，电流表$\mathrm{A}_2$测通过$\mathrm{L}_2$、$\mathrm{L}_3$的总电流，电流表$\mathrm{A}_1$测通过$\mathrm{L}_1$、$\mathrm{L}_2$的总电流，由并联电路的电流规律可得，通过$\mathrm{L}_3$的电流$I_3=I_{\mathrm{A}3}-I_{\mathrm{A}1}=1.4\ \mathrm{A}-1.2\ \mathrm{A}=0.2\ \mathrm{A}$，则通过灯泡$\mathrm{L}_2$的电流$I_2=I_{\mathrm{A}2}-I_3=0.6\ \mathrm{A}-0.2\ \mathrm{A}=0.4\ \mathrm{A}$
解析
【分析】
要解决本题，需先根据不同开关的通断情况判断电路的连接方式（串联/并联），明确各电表的测量对象，再利用串并联电路的电压、电流规律计算：
1. 分析开关S、S₁、S₂闭合时的电路，确定电源电压；
2. 分析开关S、S₂闭合，S₁、S₃断开时的串联电路，结合电压表测量对象，用串联电压规律求L₁两端电压；
3. 分析所有开关闭合时的并联电路，结合电流表测量对象，用并联电流规律求通过L₂的电流。
【解析】
解：
(1) 当开关$\mathrm{S}$、$\mathrm{S}_1$、$\mathrm{S}_2$闭合时，$\mathrm{L}_1$、$\mathrm{L}_2$被短路，电路为$\mathrm{L}_3$的简单电路，电压表$\mathrm{V}_2$测电源电压，因此电源电压$U = 14\ \mathrm{V}$。
(2) 当开关$\mathrm{S}$、$\mathrm{S}_2$闭合，$\mathrm{S}_1$、$\mathrm{S}_3$断开时，$\mathrm{L}_1$、$\mathrm{L}_2$、$\mathrm{L}_3$串联，电压表$\mathrm{V}_1$测$\mathrm{L}_2$两端电压（$U_2 = 4\ \mathrm{V}$），电压表$\mathrm{V}_2$测$\mathrm{L}_3$两端电压（$U_3 = 8\ \mathrm{V}$），电压表$\mathrm{V}_3$测电源电压。根据串联电路电压规律$U = U_1 + U_2 + U_3$，可得$\mathrm{L}_1$两端电压：$U_1 = U - U_2 - U_3 = 14\ \mathrm{V} - 4\ \mathrm{V} - 8\ \mathrm{V} = 2\ \mathrm{V}$。
(3) 当所有开关都闭合时，$\mathrm{L}_1$、$\mathrm{L}_2$、$\mathrm{L}_3$并联，电流表$\mathrm{A}_3$测干路总电流（$I_{\mathrm{总}} = 1.4\ \mathrm{A}$），$\mathrm{A}_2$测$\mathrm{L}_2$和$\mathrm{L}_3$的总电流（$I_{2+3} = 0.6\ \mathrm{A}$），$\mathrm{A}_1$测$\mathrm{L}_1$和$\mathrm{L}_2$的总电流（$I_{1+2} = 1.2\ \mathrm{A}$）。根据并联电路电流规律：
通过$\mathrm{L}_3$的电流$I_3 = I_{\mathrm{总}} - I_{1+2} = 1.4\ \mathrm{A} - 1.2\ \mathrm{A} = 0.2\ \mathrm{A}$；
通过$\mathrm{L}_2$的电流$I_2 = I_{2+3} - I_3 = 0.6\ \mathrm{A} - 0.2\ \mathrm{A} = 0.4\ \mathrm{A}$。
【答案】
(1) 电源电压为$\boxed{14\ \mathrm{V}}$；
(2) $\mathrm{L}_1$两端的电压为$\boxed{2\ \mathrm{V}}$；
(3) 通过灯泡$\mathrm{L}_2$的电流为$\boxed{0.4\ \mathrm{A}}$。
【知识点】
串联电路电压规律、并联电路电流规律、电路分析
【点评】
本题通过开关通断变化考查电路识别，结合串并联电路的电压、电流规律计算，是电学基础题型，需准确判断电表测量对象，难度适中。
【难度系数】
0.5
要解决本题，需先根据不同开关的通断情况判断电路的连接方式（串联/并联），明确各电表的测量对象，再利用串并联电路的电压、电流规律计算：
1. 分析开关S、S₁、S₂闭合时的电路，确定电源电压；
2. 分析开关S、S₂闭合，S₁、S₃断开时的串联电路，结合电压表测量对象，用串联电压规律求L₁两端电压；
3. 分析所有开关闭合时的并联电路，结合电流表测量对象，用并联电流规律求通过L₂的电流。
【解析】
解：
(1) 当开关$\mathrm{S}$、$\mathrm{S}_1$、$\mathrm{S}_2$闭合时，$\mathrm{L}_1$、$\mathrm{L}_2$被短路，电路为$\mathrm{L}_3$的简单电路，电压表$\mathrm{V}_2$测电源电压，因此电源电压$U = 14\ \mathrm{V}$。
(2) 当开关$\mathrm{S}$、$\mathrm{S}_2$闭合，$\mathrm{S}_1$、$\mathrm{S}_3$断开时，$\mathrm{L}_1$、$\mathrm{L}_2$、$\mathrm{L}_3$串联，电压表$\mathrm{V}_1$测$\mathrm{L}_2$两端电压（$U_2 = 4\ \mathrm{V}$），电压表$\mathrm{V}_2$测$\mathrm{L}_3$两端电压（$U_3 = 8\ \mathrm{V}$），电压表$\mathrm{V}_3$测电源电压。根据串联电路电压规律$U = U_1 + U_2 + U_3$，可得$\mathrm{L}_1$两端电压：$U_1 = U - U_2 - U_3 = 14\ \mathrm{V} - 4\ \mathrm{V} - 8\ \mathrm{V} = 2\ \mathrm{V}$。
(3) 当所有开关都闭合时，$\mathrm{L}_1$、$\mathrm{L}_2$、$\mathrm{L}_3$并联，电流表$\mathrm{A}_3$测干路总电流（$I_{\mathrm{总}} = 1.4\ \mathrm{A}$），$\mathrm{A}_2$测$\mathrm{L}_2$和$\mathrm{L}_3$的总电流（$I_{2+3} = 0.6\ \mathrm{A}$），$\mathrm{A}_1$测$\mathrm{L}_1$和$\mathrm{L}_2$的总电流（$I_{1+2} = 1.2\ \mathrm{A}$）。根据并联电路电流规律：
通过$\mathrm{L}_3$的电流$I_3 = I_{\mathrm{总}} - I_{1+2} = 1.4\ \mathrm{A} - 1.2\ \mathrm{A} = 0.2\ \mathrm{A}$；
通过$\mathrm{L}_2$的电流$I_2 = I_{2+3} - I_3 = 0.6\ \mathrm{A} - 0.2\ \mathrm{A} = 0.4\ \mathrm{A}$。
【答案】
(1) 电源电压为$\boxed{14\ \mathrm{V}}$；
(2) $\mathrm{L}_1$两端的电压为$\boxed{2\ \mathrm{V}}$；
(3) 通过灯泡$\mathrm{L}_2$的电流为$\boxed{0.4\ \mathrm{A}}$。
【知识点】
串联电路电压规律、并联电路电流规律、电路分析
【点评】
本题通过开关通断变化考查电路识别，结合串并联电路的电压、电流规律计算，是电学基础题型，需准确判断电表测量对象，难度适中。
【难度系数】
0.5
