4. 下列电路元件能组成完整电路的是 （
A.导线、开关、小灯泡、玩具电动机
B.导线、干电池、小灯泡、电铃
C.导线、干电池、开关、电铃
D.开关、小灯泡、电铃、干电池
C
）A.导线、开关、小灯泡、玩具电动机
B.导线、干电池、小灯泡、电铃
C.导线、干电池、开关、电铃
D.开关、小灯泡、电铃、干电池
答案
4. C 解析:完整电路的基本组成必须包括电源、用电器(小灯泡、电铃、玩具电动机等)、导线和开关,C符合题意.
解析
【分析】
解题时首先要明确完整电路的四大必备组成部分：分别是提供电能的电源、消耗电能的用电器、控制电路通断的开关、连接各元件的导线，四类元件缺一不可。接下来我们逐个核对每个选项给出的元件，判断是否同时覆盖这四类元件，就能选出正确答案。
【解析】
我们逐一分析每个选项的元件组成：
1. 选项A：元件包含导线、开关、小灯泡、玩具电动机，小灯泡和玩具电动机都属于用电器，具备开关和导线，但缺少提供电能的电源，无法组成完整电路，A错误。
2. 选项B：元件包含导线、干电池、小灯泡、电铃，干电池是电源，小灯泡和电铃都是用电器，具备导线，但缺少控制电路通断的开关，无法组成完整电路，B错误。
3. 选项C：元件包含导线、干电池、开关、电铃，干电池是电源，电铃是用电器，开关可以控制电路通断，导线用来连接所有元件，四类必备元件全部齐全，可以组成完整电路，C正确。
4. 选项D：元件包含开关、小灯泡、电铃、干电池，干电池是电源，小灯泡、电铃是用电器，具备开关，但缺少用来连接各元件的导线，无法组成完整电路，D错误。
【答案】
C
【知识点】
完整电路的组成，电路元件的作用
【点评】
本题属于电路入门的基础概念题，核心考点就是牢记完整电路的四类必备组成，解题时只需要对照四类元件逐一排查选项即可，易错点是粗心漏看某类缺失的元件，比如误忽略部分选项缺少导线、开关的情况。
【难度系数】
0.9
解题时首先要明确完整电路的四大必备组成部分：分别是提供电能的电源、消耗电能的用电器、控制电路通断的开关、连接各元件的导线，四类元件缺一不可。接下来我们逐个核对每个选项给出的元件，判断是否同时覆盖这四类元件，就能选出正确答案。
【解析】
我们逐一分析每个选项的元件组成：
1. 选项A：元件包含导线、开关、小灯泡、玩具电动机，小灯泡和玩具电动机都属于用电器，具备开关和导线，但缺少提供电能的电源，无法组成完整电路，A错误。
2. 选项B：元件包含导线、干电池、小灯泡、电铃，干电池是电源，小灯泡和电铃都是用电器，具备导线，但缺少控制电路通断的开关，无法组成完整电路，B错误。
3. 选项C：元件包含导线、干电池、开关、电铃，干电池是电源，电铃是用电器，开关可以控制电路通断，导线用来连接所有元件，四类必备元件全部齐全，可以组成完整电路，C正确。
4. 选项D：元件包含开关、小灯泡、电铃、干电池，干电池是电源，小灯泡、电铃是用电器，具备开关，但缺少用来连接各元件的导线，无法组成完整电路，D错误。
【答案】
C
【知识点】
完整电路的组成，电路元件的作用
【点评】
本题属于电路入门的基础概念题，核心考点就是牢记完整电路的四类必备组成，解题时只需要对照四类元件逐一排查选项即可，易错点是粗心漏看某类缺失的元件，比如误忽略部分选项缺少导线、开关的情况。
【难度系数】
0.9
5. 小华连接了如图所示的电路，下列关于此电路的说法正确的是（
A.$\mathrm{S}_{1}$断开，$\mathrm{S}_{2}$闭合时，电路是断路
B.$\mathrm{S}_{1}$闭合，$\mathrm{S}_{2}$断开时，小灯泡发光
C.$\mathrm{S}_{1}$和$\mathrm{S}_{2}$都闭合时，小灯泡将烧坏
D.$\mathrm{S}_{1}$和$\mathrm{S}_{2}$都断开时，电源中仍有电流通过
B
）A.$\mathrm{S}_{1}$断开，$\mathrm{S}_{2}$闭合时，电路是断路
B.$\mathrm{S}_{1}$闭合，$\mathrm{S}_{2}$断开时，小灯泡发光
C.$\mathrm{S}_{1}$和$\mathrm{S}_{2}$都闭合时，小灯泡将烧坏
D.$\mathrm{S}_{1}$和$\mathrm{S}_{2}$都断开时，电源中仍有电流通过
答案
5. B 解析:由题图可知,S₁断开,S₂闭合时,电源的两极被导线连接,电源被短路,A错误;S₁闭合,S₂断开时,小灯泡接入电路中能发光,B正确;S₁和S₂都闭合时,电源被短路,没有电流通过小灯泡,小灯泡会完好无损,C错误;S₁和S₂都断开时,电路为断路状态,电源中没有电流通过,D错误.
解析
【分析】
解决这道题的核心思路是逐个枚举每个选项对应的开关状态，沿着电流走向判断电路属于通路、断路还是短路：首先回忆电路三种状态的定义，通路是存在闭合回路、用电器可正常工作，断路是电路断开无电流，电源短路是导线直接连接电源两极，此时被短路的支路几乎无电流。之后逐一验证每个选项的描述是否符合对应的电路状态，排除错误选项得到正确答案。
【解析】
我们对每个选项对应的电路状态逐一分析：
1. 针对选项A：当S₁断开，S₂闭合时，电流从电源正极出发，直接经过S₂回到电源负极，电源两极被导线直接连通，属于电源短路，并非断路，A说法错误。
2. 针对选项B：当S₁闭合，S₂断开时，电流从电源正极出发，依次经过小灯泡L、开关S₁回到电源负极，电路形成完整通路，有电流通过小灯泡，小灯泡可以正常发光，B说法正确。
3. 针对选项C：当S₁和S₂都闭合时，S₂所在的导线直接将电源两极连通，发生电源短路，此时电流几乎全部从S₂的导线流过，几乎没有电流通过小灯泡，小灯泡不会被烧坏，C说法错误。
4. 针对选项D：当S₁和S₂都断开时，整个电路没有闭合的回路，属于断路状态，电路中不存在电流，电源中没有电流通过，D说法错误。
【答案】
B
【知识点】
电路的三种状态，电源短路判断
【点评】
本题属于电路基础辨析题，易错点是误认为电源短路时小灯泡也会被烧坏，实际上电源短路时被短路的用电器几乎没有电流通过，不会损坏，解题时只要顺着电流走向逐一梳理不同开关组合下的路径，就能快速准确判断电路状态。
【难度系数】
0.8
解决这道题的核心思路是逐个枚举每个选项对应的开关状态，沿着电流走向判断电路属于通路、断路还是短路：首先回忆电路三种状态的定义，通路是存在闭合回路、用电器可正常工作，断路是电路断开无电流，电源短路是导线直接连接电源两极，此时被短路的支路几乎无电流。之后逐一验证每个选项的描述是否符合对应的电路状态，排除错误选项得到正确答案。
【解析】
我们对每个选项对应的电路状态逐一分析：
1. 针对选项A：当S₁断开，S₂闭合时，电流从电源正极出发，直接经过S₂回到电源负极，电源两极被导线直接连通，属于电源短路，并非断路，A说法错误。
2. 针对选项B：当S₁闭合，S₂断开时，电流从电源正极出发，依次经过小灯泡L、开关S₁回到电源负极，电路形成完整通路，有电流通过小灯泡，小灯泡可以正常发光，B说法正确。
3. 针对选项C：当S₁和S₂都闭合时，S₂所在的导线直接将电源两极连通，发生电源短路，此时电流几乎全部从S₂的导线流过，几乎没有电流通过小灯泡，小灯泡不会被烧坏，C说法错误。
4. 针对选项D：当S₁和S₂都断开时，整个电路没有闭合的回路，属于断路状态，电路中不存在电流，电源中没有电流通过，D说法错误。
【答案】
B
【知识点】
电路的三种状态，电源短路判断
【点评】
本题属于电路基础辨析题，易错点是误认为电源短路时小灯泡也会被烧坏，实际上电源短路时被短路的用电器几乎没有电流通过，不会损坏，解题时只要顺着电流走向逐一梳理不同开关组合下的路径，就能快速准确判断电路状态。
【难度系数】
0.8
6. 下列说法正确的是（
A.开关闭合的电路一定是通路
B.导线内部断裂时会发生短路
C.电路发生断路时电流很大,会造成事故
D.电路中导线松脱时会发生断路
D
）A.开关闭合的电路一定是通路
B.导线内部断裂时会发生短路
C.电路发生断路时电流很大,会造成事故
D.电路中导线松脱时会发生断路
答案
6. D 解析:开关闭合时,各电路元件完好且连接正确时电路才是通路,A错误;导线内部断裂时电路是断路,B错误;电路发生断路时,电路中没有电流,不会造成事故,C错误;电路中导线松脱时会发生断路,D正确.
解析
【分析】
这道题是电路基础概念的辨析题，解题的核心思路是先明确通路、断路、短路三种电路基本状态的定义，再将每个选项的描述和对应概念逐一比对判断对错：首先回忆三个状态的核心特征，通路要求整个电路处处连通，仅开关闭合不能直接判定是通路；断路的核心是电路回路存在断开点，此时电路无电流；短路的核心是电源两极未经过用电器直接被导线连接，此时电流极大。之后逐个排查四个选项，排除错误描述，就能得到正确答案。
【解析】
首先明确电路三种基本状态的判定规则：
① 通路：电路所有位置都连通，有正常电流通过用电器；
② 断路（开路）：电路某处断开，电流无法形成闭合回路，电路中无电流；
③ 短路：电源两极不经过用电器直接被导线连通，电路电流极大，易烧坏电源。
逐一分析选项：
A. 开关闭合后，若电路其他位置存在断开故障（如灯丝断裂、接线脱落），电路依然无法导通，不属于通路，因此开关闭合的电路不一定是通路，A错误；
B. 导线内部断裂时，电路的闭合回路被切断，属于断路状态，并非短路，B错误；
C. 电路发生断路时，回路断开，电路中没有电流，不会出现电流过大的事故，C错误；
D. 电路中导线松脱时，原本连通的电路路径被断开，符合断路的特征，会发生断路，D正确。
【答案】
D
【知识点】
电路通路判断；电路断路判断；电路短路判断
【点评】
本题属于电学入门的基础概念题，易错点是混淆断路和短路的特征，不少初学者会误以为开关闭合就一定能得到通路，或是将导线断裂的故障错判为短路，解题时只要牢牢抓住三种电路状态的核心判定特征，就能快速排除错误选项。
【难度系数】
0.9
这道题是电路基础概念的辨析题，解题的核心思路是先明确通路、断路、短路三种电路基本状态的定义，再将每个选项的描述和对应概念逐一比对判断对错：首先回忆三个状态的核心特征，通路要求整个电路处处连通，仅开关闭合不能直接判定是通路；断路的核心是电路回路存在断开点，此时电路无电流；短路的核心是电源两极未经过用电器直接被导线连接，此时电流极大。之后逐个排查四个选项，排除错误描述，就能得到正确答案。
【解析】
首先明确电路三种基本状态的判定规则：
① 通路：电路所有位置都连通，有正常电流通过用电器；
② 断路（开路）：电路某处断开，电流无法形成闭合回路，电路中无电流；
③ 短路：电源两极不经过用电器直接被导线连通，电路电流极大，易烧坏电源。
逐一分析选项：
A. 开关闭合后，若电路其他位置存在断开故障（如灯丝断裂、接线脱落），电路依然无法导通，不属于通路，因此开关闭合的电路不一定是通路，A错误；
B. 导线内部断裂时，电路的闭合回路被切断，属于断路状态，并非短路，B错误；
C. 电路发生断路时，回路断开，电路中没有电流，不会出现电流过大的事故，C错误；
D. 电路中导线松脱时，原本连通的电路路径被断开，符合断路的特征，会发生断路，D正确。
【答案】
D
【知识点】
电路通路判断；电路断路判断；电路短路判断
【点评】
本题属于电学入门的基础概念题，易错点是混淆断路和短路的特征，不少初学者会误以为开关闭合就一定能得到通路，或是将导线断裂的故障错判为短路，解题时只要牢牢抓住三种电路状态的核心判定特征，就能快速排除错误选项。
【难度系数】
0.9

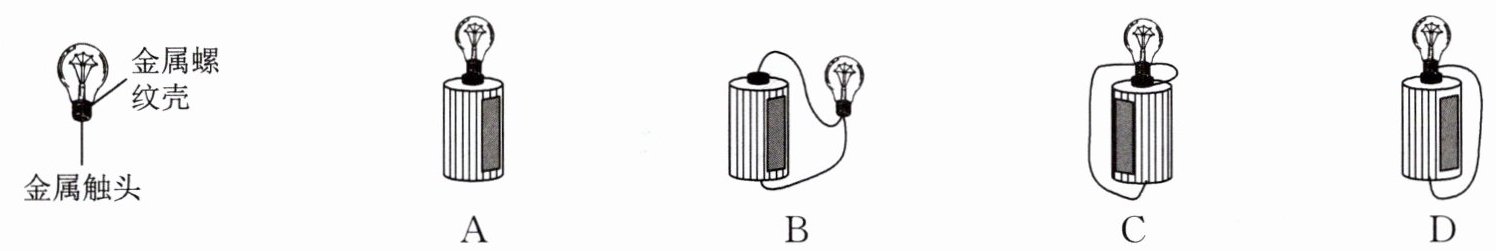

7. 到商店买手电筒的小灯泡(如图所示)时,常用一节干电池来检验小灯泡是否完好,下列检验方法中正确的是（
D
）答案
7. D 解析:选项A中金属螺纹壳没有和干电池的负极连接起来,没有形成完整电路,A错误;选项B中干电池的正、负极均连在了小灯泡的金属触头上,干电池被短路,B错误;选项C中干电池的正、负极连在了一起,干电池被短路,C错误;选项D中金属触头接在了干电池正极上,金属螺纹壳接在了干电池负极上,电路是通路,D正确.
解析
【分析】
要检验小灯泡是否完好，核心是要让小灯泡接入正确的闭合通路，使电流依次流过小灯泡的灯丝，观察是否发光。首先明确小灯泡的两个导电端：底部的金属触头、侧面的金属螺纹壳，需要将这两个端分别连接干电池的正、负极，既不能出现电路断路，也不能直接用导线连通干电池正负极造成电源短路。接下来逐个核对每个选项的连接方式，判断是否满足通路要求，排除断路、短路的错误接法，就能得到正确答案。
【解析】
要使小灯泡正常发光，必须将小灯泡的两个独立导电部分（金属触头、金属螺纹壳）分别接在干电池的正、负极上，形成完整闭合回路：
选项A：小灯泡仅底部金属触头接触干电池正极，金属螺纹壳没有与干电池负极相连，电路处于断路状态，小灯泡无法通电发光，不能检验好坏，A错误；
选项B：干电池的正负极都通过导线连接到小灯泡的金属触头上，灯丝没有接入电路，同时直接连通电源正负极，造成电源短路，B错误；
选项C：导线直接将干电池的正负极连通，发生电源短路，小灯泡没有接入有效工作回路，无法点亮，C错误；
选项D：小灯泡的金属触头接触干电池正极，金属螺纹壳通过导线与干电池负极相连，电流可以从电源正极流出，经过灯丝回到电源负极，构成完整通路，小灯泡可以正常发光，能够检验小灯泡是否完好，D正确。
【答案】
D
【知识点】
简单电路组成，电路三种状态
【点评】
本题是电路入门的基础应用题，重点考察对小灯泡结构、简单电路通路要求的理解，容易出错的点是误将仅接一个电极的状态当成通路，或是忽略直接连通电源正负极的短路危害，解题时只要明确用电器需要将两个接线端都接入电路，就能快速判断正误。
【难度系数】
0.8
要检验小灯泡是否完好，核心是要让小灯泡接入正确的闭合通路，使电流依次流过小灯泡的灯丝，观察是否发光。首先明确小灯泡的两个导电端：底部的金属触头、侧面的金属螺纹壳，需要将这两个端分别连接干电池的正、负极，既不能出现电路断路，也不能直接用导线连通干电池正负极造成电源短路。接下来逐个核对每个选项的连接方式，判断是否满足通路要求，排除断路、短路的错误接法，就能得到正确答案。
【解析】
要使小灯泡正常发光，必须将小灯泡的两个独立导电部分（金属触头、金属螺纹壳）分别接在干电池的正、负极上，形成完整闭合回路：
选项A：小灯泡仅底部金属触头接触干电池正极，金属螺纹壳没有与干电池负极相连，电路处于断路状态，小灯泡无法通电发光，不能检验好坏，A错误；
选项B：干电池的正负极都通过导线连接到小灯泡的金属触头上，灯丝没有接入电路，同时直接连通电源正负极，造成电源短路，B错误；
选项C：导线直接将干电池的正负极连通，发生电源短路，小灯泡没有接入有效工作回路，无法点亮，C错误；
选项D：小灯泡的金属触头接触干电池正极，金属螺纹壳通过导线与干电池负极相连，电流可以从电源正极流出，经过灯丝回到电源负极，构成完整通路，小灯泡可以正常发光，能够检验小灯泡是否完好，D正确。
【答案】
D
【知识点】
简单电路组成，电路三种状态
【点评】
本题是电路入门的基础应用题，重点考察对小灯泡结构、简单电路通路要求的理解，容易出错的点是误将仅接一个电极的状态当成通路，或是忽略直接连通电源正负极的短路危害，解题时只要明确用电器需要将两个接线端都接入电路，就能快速判断正误。
【难度系数】
0.8

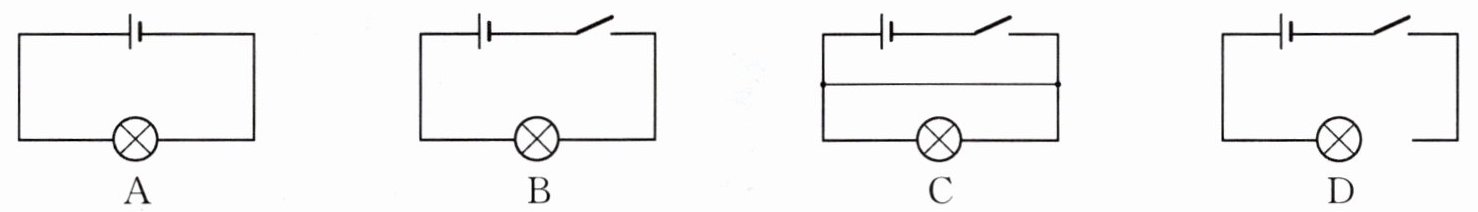

8. 下列电路图中设计正确的是
（
（
B
）答案
8. B 解析:选项A中缺少开关,是不完整的电路,A错误;选项B中有电源、开关、导线和用电器,是完整的电路,B正确;选项C中闭合开关时电源会被短路,C错误;选项D中缺少部分导线,是不完整的电路,D错误.
解析
【分析】
我们判断电路图是否正确，首先要明确一个正常的完整电路必须同时满足两个条件：一是要包含电源、开关、用电器、导线这四个基本组成部分，缺一不可；二是不能出现电源短路的错误故障，也就是不能有导线不经过用电器直接连接电源正负极。接下来我们逐个排查四个选项：先看A选项，找一找有没有开关，发现它缺少开关，无法控制电路通断，不符合要求；再看B选项，四个元件都齐全，连接也没有问题；接着看C选项，观察有没有导线直接连电源两端，发现开关闭合后上方导线直接把电源正负极接通，会造成短路；最后看D选项，电路末端有缺口，没有形成闭合回路，电路是断开的，这样就能快速选出正确答案。
【解析】
解：判断电路设计是否正确，需结合完整电路的组成要求和短路的相关规则逐一分析：
1. 对选项A：电路中仅包含电源、灯泡、导线，缺少开关，无法控制电路的通断，电路设计不完整，A错误；
2. 对选项B：电路同时具备电源、开关、灯泡（用电器）、导线四个必要组成部分，连接方式正确，不存在短路问题，是设计正确的完整电路，B正确；
3. 对选项C：当开关闭合后，上方的导线会直接将电源的正负极相连，发生电源短路，会烧毁电源，属于错误的电路设计，C错误；
4. 对选项D：电路右侧存在明显的断开缺口，没有形成闭合的电流回路，电路不完整，D错误。
【答案】
B
【知识点】
完整电路组成，电源短路判断
【点评】
本题属于电路入门的基础题型，主要考察学生对电路基本构成要素的记忆，以及对常见错误电路的识别能力，提醒初学者搭建电路时既要配齐所有必要元件，也要注意规避电源短路的危险故障。
【难度系数】
0.9
我们判断电路图是否正确，首先要明确一个正常的完整电路必须同时满足两个条件：一是要包含电源、开关、用电器、导线这四个基本组成部分，缺一不可；二是不能出现电源短路的错误故障，也就是不能有导线不经过用电器直接连接电源正负极。接下来我们逐个排查四个选项：先看A选项，找一找有没有开关，发现它缺少开关，无法控制电路通断，不符合要求；再看B选项，四个元件都齐全，连接也没有问题；接着看C选项，观察有没有导线直接连电源两端，发现开关闭合后上方导线直接把电源正负极接通，会造成短路；最后看D选项，电路末端有缺口，没有形成闭合回路，电路是断开的，这样就能快速选出正确答案。
【解析】
解：判断电路设计是否正确，需结合完整电路的组成要求和短路的相关规则逐一分析：
1. 对选项A：电路中仅包含电源、灯泡、导线，缺少开关，无法控制电路的通断，电路设计不完整，A错误；
2. 对选项B：电路同时具备电源、开关、灯泡（用电器）、导线四个必要组成部分，连接方式正确，不存在短路问题，是设计正确的完整电路，B正确；
3. 对选项C：当开关闭合后，上方的导线会直接将电源的正负极相连，发生电源短路，会烧毁电源，属于错误的电路设计，C错误；
4. 对选项D：电路右侧存在明显的断开缺口，没有形成闭合的电流回路，电路不完整，D错误。
【答案】
B
【知识点】
完整电路组成，电源短路判断
【点评】
本题属于电路入门的基础题型，主要考察学生对电路基本构成要素的记忆，以及对常见错误电路的识别能力，提醒初学者搭建电路时既要配齐所有必要元件，也要注意规避电源短路的危险故障。
【难度系数】
0.9

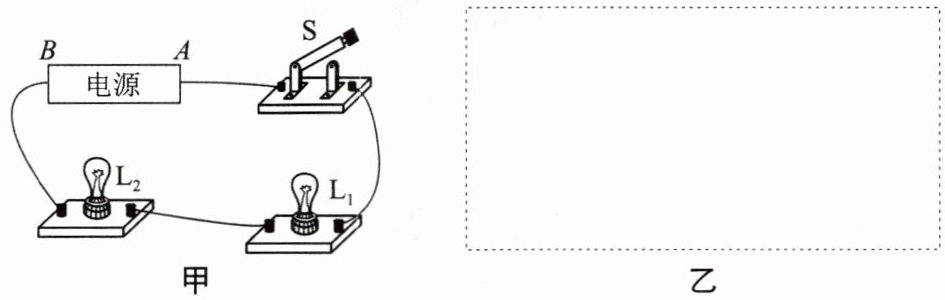

9. 小明同学连接了如图甲所示的实物电路进行实验.
(1)按照电学实验的基本操作规则,连接电路前,小明应该将开关
(2)连接完电路后闭合开关S,灯泡$\mathrm{L}_{1}$和$\mathrm{L}_{2}$均发光,此时电路中的电流从$\mathrm{L}_{1}$流向$\mathrm{L}_{2}$,则电源的正极在
(3)小明将开关S断开,然后把灯泡$\mathrm{L}_{2}$两端的接线柱用一根导线相连,小明再次闭合开关S,灯泡$\mathrm{L}_{2}$将
(4)受上面实验现象启发,为了让两个灯泡同时熄灭,小明认为可以不断开开关,而用一根导线将图甲中灯泡$\mathrm{L}_{2}$的左端接线柱和灯泡$\mathrm{L}_{1}$的右端接线柱连接即可.根据所学知识,我们应该告诉小明
(1)按照电学实验的基本操作规则,连接电路前,小明应该将开关
断开
(选填“闭合”或“断开”).(2)连接完电路后闭合开关S,灯泡$\mathrm{L}_{1}$和$\mathrm{L}_{2}$均发光,此时电路中的电流从$\mathrm{L}_{1}$流向$\mathrm{L}_{2}$,则电源的正极在
A
(选填“A”或“B”)端.在图乙虚线框中画出对应的电路图.(3)小明将开关S断开,然后把灯泡$\mathrm{L}_{2}$两端的接线柱用一根导线相连,小明再次闭合开关S,灯泡$\mathrm{L}_{2}$将
不发光
(选填“发光”或“不发光”).(4)受上面实验现象启发,为了让两个灯泡同时熄灭,小明认为可以不断开开关,而用一根导线将图甲中灯泡$\mathrm{L}_{2}$的左端接线柱和灯泡$\mathrm{L}_{1}$的右端接线柱连接即可.根据所学知识,我们应该告诉小明
不能
(选填“能”或“不能”)这样操作,具体的原因是会造成电源短路,损坏电源
.答案
9.(1)断开 (2)A 如图所示 (3)不发光 (4)不能 会造成电源短路,损坏电源
解析:(1)为了保护电路,连接电路前,开关应该断开.(2)在电路中,电流的方向是从电源的正极出发,经用电器回到负极,所以当电路中电流的方向是从L₁到L₂时,电源的正极在A端;根据题图甲画出对应的电路元件符号,并连成电路图
.(3)将开关S断开,然后把灯泡L₂两端的接线柱用一根导线相连,再次闭合开关S时,该导线将灯泡L₂短路,灯泡L₂不发光.(4)用一根导线将灯泡L₂的左端接线柱和灯泡L₁的右端接线柱连接起来,此时该导线直接将电源两极相连,造成电源短路,损坏电源,故不能这样操作.解析
【分析】
我们可以逐问梳理思路：1. 连接电路的基本操作要求，为了防止接线过程中出现短路烧坏元件，保护电路，连接前开关必须处于断开状态，这是实验的基础规范。2. 根据电路中电流的流向规律：电源外部电流从正极出发，经过用电器回到负极，题目明确电流从L1流向L2，顺着路径反推就能确定电源正极的位置，再按照实物的连接顺序，把各元件替换成对应的电路符号，依次连接就能画出对应的电路图。3. 用导线直接接在某用电器两端时，该用电器会被短路，电流优先走导线，不经过该用电器，所以这个用电器无法工作。4. 分析导线连接后的电流路径，判断是否直接连通电源正负极，若没有经过用电器直接连电源两极就是电源短路，会损坏电源，是绝对不允许的操作。
【解析】
(1) 为了保护电路，避免接线错误时电路接通损坏实验元件，电学实验中连接电路前，必须将开关断开。
(2) 电源外部的电流方向是从正极流出，经用电器后回到负极。已知闭合开关后电流从L1流向L2，说明电流路径为：电源正极→开关S→灯泡L1→灯泡L2→电源负极，因此电源的正极在A端。顺着实物的串联连接顺序，依次将电源、开关、L1、L2用导线顺次连接，即可得到对应的电路图。
(3) 将L2两端的接线柱用导线相连后，闭合开关，电流会优先通过电阻极小的导线，不会流经L2的灯丝，L2被短路，因此灯泡L2不发光。
(4) 若用导线将L2的左端接线柱和L1的右端接线柱连接，该导线会直接连通电源的正、负极，电流不经过任何用电器，形成电源短路，过大的电流会烧毁电源，因此不能进行该操作。
【答案】
(1) 断开
(2) A
(3) 不发光
(4) 不能 会造成电源短路，损坏电源
【知识点】
电路连接规范，电流方向，短路的危害
【点评】
本题是电学入门的经典基础题，围绕串联电路的实物连接展开，依次考察了实验基本操作、电流方向判断、局部短路和电源短路的区分，易错点是第四问容易误判为仅短路单个灯泡，需要明确电源短路的严重危害，牢记电学实验中绝对不允许直接用导线连通电源两极。
【难度系数】
0.7
我们可以逐问梳理思路：1. 连接电路的基本操作要求，为了防止接线过程中出现短路烧坏元件，保护电路，连接前开关必须处于断开状态，这是实验的基础规范。2. 根据电路中电流的流向规律：电源外部电流从正极出发，经过用电器回到负极，题目明确电流从L1流向L2，顺着路径反推就能确定电源正极的位置，再按照实物的连接顺序，把各元件替换成对应的电路符号，依次连接就能画出对应的电路图。3. 用导线直接接在某用电器两端时，该用电器会被短路，电流优先走导线，不经过该用电器，所以这个用电器无法工作。4. 分析导线连接后的电流路径，判断是否直接连通电源正负极，若没有经过用电器直接连电源两极就是电源短路，会损坏电源，是绝对不允许的操作。
【解析】
(1) 为了保护电路，避免接线错误时电路接通损坏实验元件，电学实验中连接电路前，必须将开关断开。
(2) 电源外部的电流方向是从正极流出，经用电器后回到负极。已知闭合开关后电流从L1流向L2，说明电流路径为：电源正极→开关S→灯泡L1→灯泡L2→电源负极，因此电源的正极在A端。顺着实物的串联连接顺序，依次将电源、开关、L1、L2用导线顺次连接，即可得到对应的电路图。
(3) 将L2两端的接线柱用导线相连后，闭合开关，电流会优先通过电阻极小的导线，不会流经L2的灯丝，L2被短路，因此灯泡L2不发光。
(4) 若用导线将L2的左端接线柱和L1的右端接线柱连接，该导线会直接连通电源的正、负极，电流不经过任何用电器，形成电源短路，过大的电流会烧毁电源，因此不能进行该操作。
【答案】
(1) 断开
(2) A
(3) 不发光
(4) 不能 会造成电源短路，损坏电源
【知识点】
电路连接规范，电流方向，短路的危害
【点评】
本题是电学入门的经典基础题，围绕串联电路的实物连接展开，依次考察了实验基本操作、电流方向判断、局部短路和电源短路的区分，易错点是第四问容易误判为仅短路单个灯泡，需要明确电源短路的严重危害，牢记电学实验中绝对不允许直接用导线连通电源两极。
【难度系数】
0.7
