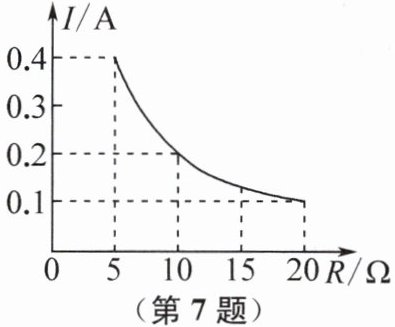

7. 小李探究“电流与电阻的关系”时，从实验室找来以下器材：电压恒为6 V的电源一个，定值电阻5个，阻值分别为5 Ω、10 Ω、15 Ω、20 Ω、25 Ω，规格为“40 Ω 1 A”的滑动变阻器一个，电流表、电压表、开关各一个，导线若干。他将实验数据绘制成如图所示的$I-R$图像，由图像可知：定值电阻两端的电压$U_{0}=$
2
V保持不变，当接入电路的定值电阻$R_{0}=20\ \Omega$时，滑动变阻器接入电路的电阻是40
Ω。若用25 Ω的电阻替换20 Ω的电阻，电压表不能
（填“能”或“不能”）调到$U_{0}$，原因是滑动变阻器的最大阻值太小
。答案
提示:定值电阻两端的电压$U_0=IR=0.4\ \mathrm{A}×5\ \Omega=……=0.1\ \mathrm{A}×20\ \Omega=2\ \mathrm{V}$;$R=20\ \Omega$时,$\frac{U_0}{U-U_0}=\frac{R}{R_变}$,$\frac{2\ \mathrm{V}}{6\ \mathrm{V}-2\ \mathrm{V}}=\frac{20\ \Omega}{R_变}$,解得$R_变=40\ \Omega$;$R=25\ \Omega$时,$\frac{2\ \mathrm{V}}{6\ \mathrm{V}-2\ \mathrm{V}}=\frac{25\ \Omega}{R'_变}$,解得$R'_变=50\ \Omega$,而滑动变阻器的规格为“40 Ω 1 A”,最大阻值太小,电压表不能调到$U_0$。
解析
【分析】
要解决这道题，首先明确探究“电流与电阻的关系”实验的核心是控制定值电阻两端电压不变，因此定值电阻两端电压$U_0$可通过$U=IR$，结合图像中任意一组$I$和$R$的乘积计算得出；接着，当接入不同定值电阻时，利用串联电路的电压规律和欧姆定律，可计算滑动变阻器需接入的阻值；最后，更换更大阻值的电阻时，计算保持$U_0$不变所需的滑动变阻器阻值，与滑动变阻器的最大阻值对比，判断能否实现。
【解析】
1. 计算定值电阻两端的电压$U_0$：
根据欧姆定律$U=IR$，从$I-R$图像中选取任意一组数据，如$R=5\ \Omega$时，电流$I=0.4\ \mathrm{A}$，则：
$U_0=IR=0.4\ \mathrm{A} × 5\ \Omega=2\ \mathrm{V}$，验证其他点（如$R=10\ \Omega$时，$I=0.2\ \mathrm{A}$，$0.2\ \mathrm{A} × 10\ \Omega=2\ \mathrm{V}$），确认$U_0=2\ \mathrm{V}$。
2. 计算接入$R_0=20\ \Omega$时滑动变阻器的阻值：
电源电压$U=6\ \mathrm{V}$，串联电路中滑动变阻器两端电压$U_{\mathrm{滑}}=U-U_0=6\ \mathrm{V}-2\ \mathrm{V}=4\ \mathrm{V}$；
电路中的电流$I'=\frac{U_0}{R_0}=\frac{2\ \mathrm{V}}{20\ \Omega}=0.1\ \mathrm{A}$；
则滑动变阻器接入的阻值$R_{\mathrm{滑}}=\frac{U_{\mathrm{滑}}}{I'}=\frac{4\ \mathrm{V}}{0.1\ \mathrm{A}}=40\ \Omega$。
3. 判断更换$25\ \Omega$电阻时能否保持$U_0$不变：
当接入$R'=25\ \Omega$时，若要保持$U_0=2\ \mathrm{V}$，电路中的电流$I''=\frac{U_0}{R'}=\frac{2\ \mathrm{V}}{25\ \Omega}=0.08\ \mathrm{A}$；
此时滑动变阻器需要的阻值$R_{\mathrm{滑}}'=\frac{U_{\mathrm{滑}}}{I''}=\frac{4\ \mathrm{V}}{0.08\ \mathrm{A}}=50\ \Omega$；
而滑动变阻器的最大阻值为$40\ \Omega$，$50\ \Omega＞40\ \Omega$，因此电压表不能调到$U_0$，原因是滑动变阻器的最大阻值太小，无法提供足够的电阻分担电压，导致定值电阻两端电压无法保持$2\ \mathrm{V}$。
【答案】
$2$；$40$；不能；滑动变阻器的最大阻值为$40\ \Omega$，当接入$25\ \Omega$电阻时，需要滑动变阻器接入$50\ \Omega$才能使定值电阻两端电压为$2\ \mathrm{V}$，超过滑动变阻器的最大阻值，无法满足要求。
【知识点】
探究电流与电阻的关系、欧姆定律、串联电路分压规律
【点评】
本题是电学实验的典型题目，围绕“探究电流与电阻的关系”展开，重点考查控制变量法的应用、欧姆定律及串联分压的计算，需要学生理解实验中控制定值电阻两端电压不变的核心要求，结合公式进行分析，注重知识的综合应用，是初中物理电学的重点题型。
【难度系数】
0.4
要解决这道题，首先明确探究“电流与电阻的关系”实验的核心是控制定值电阻两端电压不变，因此定值电阻两端电压$U_0$可通过$U=IR$，结合图像中任意一组$I$和$R$的乘积计算得出；接着，当接入不同定值电阻时，利用串联电路的电压规律和欧姆定律，可计算滑动变阻器需接入的阻值；最后，更换更大阻值的电阻时，计算保持$U_0$不变所需的滑动变阻器阻值，与滑动变阻器的最大阻值对比，判断能否实现。
【解析】
1. 计算定值电阻两端的电压$U_0$：
根据欧姆定律$U=IR$，从$I-R$图像中选取任意一组数据，如$R=5\ \Omega$时，电流$I=0.4\ \mathrm{A}$，则：
$U_0=IR=0.4\ \mathrm{A} × 5\ \Omega=2\ \mathrm{V}$，验证其他点（如$R=10\ \Omega$时，$I=0.2\ \mathrm{A}$，$0.2\ \mathrm{A} × 10\ \Omega=2\ \mathrm{V}$），确认$U_0=2\ \mathrm{V}$。
2. 计算接入$R_0=20\ \Omega$时滑动变阻器的阻值：
电源电压$U=6\ \mathrm{V}$，串联电路中滑动变阻器两端电压$U_{\mathrm{滑}}=U-U_0=6\ \mathrm{V}-2\ \mathrm{V}=4\ \mathrm{V}$；
电路中的电流$I'=\frac{U_0}{R_0}=\frac{2\ \mathrm{V}}{20\ \Omega}=0.1\ \mathrm{A}$；
则滑动变阻器接入的阻值$R_{\mathrm{滑}}=\frac{U_{\mathrm{滑}}}{I'}=\frac{4\ \mathrm{V}}{0.1\ \mathrm{A}}=40\ \Omega$。
3. 判断更换$25\ \Omega$电阻时能否保持$U_0$不变：
当接入$R'=25\ \Omega$时，若要保持$U_0=2\ \mathrm{V}$，电路中的电流$I''=\frac{U_0}{R'}=\frac{2\ \mathrm{V}}{25\ \Omega}=0.08\ \mathrm{A}$；
此时滑动变阻器需要的阻值$R_{\mathrm{滑}}'=\frac{U_{\mathrm{滑}}}{I''}=\frac{4\ \mathrm{V}}{0.08\ \mathrm{A}}=50\ \Omega$；
而滑动变阻器的最大阻值为$40\ \Omega$，$50\ \Omega＞40\ \Omega$，因此电压表不能调到$U_0$，原因是滑动变阻器的最大阻值太小，无法提供足够的电阻分担电压，导致定值电阻两端电压无法保持$2\ \mathrm{V}$。
【答案】
$2$；$40$；不能；滑动变阻器的最大阻值为$40\ \Omega$，当接入$25\ \Omega$电阻时，需要滑动变阻器接入$50\ \Omega$才能使定值电阻两端电压为$2\ \mathrm{V}$，超过滑动变阻器的最大阻值，无法满足要求。
【知识点】
探究电流与电阻的关系、欧姆定律、串联电路分压规律
【点评】
本题是电学实验的典型题目，围绕“探究电流与电阻的关系”展开，重点考查控制变量法的应用、欧姆定律及串联分压的计算，需要学生理解实验中控制定值电阻两端电压不变的核心要求，结合公式进行分析，注重知识的综合应用，是初中物理电学的重点题型。
【难度系数】
0.4
8. 探究“通过电阻的电流与电阻的大小关系”时，我们一般需要先预设一个电压值，实验中保持电阻两端电压为预设值不变。现采用如图所示电路进行探究，器材：学生电源(6 V)、滑动变阻器(15 Ω 1 A)、电流表、电压表、开关、三个定值电阻(5 Ω、10 Ω、15 Ω)及导线若干，要获得3组实验数据，电压预设值范围为
3～5
V；电压预设值越大，在获得3组实验数据过程中，滑动变阻器阻值调节范围越小
（填“大”或“小”）；若实验电压预设值为1.5 V，要获得3组实验数据，应更换最大阻值至少为45
Ω的滑动变阻器。答案
提示:设电压表示数为$U_V$,由串联电路电压的规律和分压原理得$\frac{U-U_V}{U_V}=\frac{R_变}{R}$,即$\frac{U}{U_V}-1=\frac{R_变}{R}$,$R$取最大值15 Ω时,$\frac{6\ \mathrm{V}}{U_{V小}}-1=\frac{R_{变大}}{15\ \Omega}=\frac{15\ \Omega}{15\ \Omega}$,得$U_{V小}=3\ \mathrm{V}$;$I_大=1\ \mathrm{A}$时,电路中的电阻最小,$U_{V大}=1\ \mathrm{A}×5\ \Omega=5\ \mathrm{V}$,故电压预设值范围为3~5 V;电压预设值越大,电路中电流越大,滑动变阻器两端电压越小,滑动变阻器连入阻值越小,滑动变阻器阻值调节范围越小;$U'_V=1.5\ \mathrm{V}$时,$U_变=6\ \mathrm{V}-1.5\ \mathrm{V}=4.5\ \mathrm{V}$,$U_变=3U'_V$,当$R=15\ \Omega$时,$R'_变=3×15\ \Omega=45\ \Omega$,故为了完成整个实验,应选取最大阻值至少为45 Ω的滑动变阻器。
解析
【分析】
本题是探究电流与电阻关系的实验，电路为定值电阻R与滑动变阻器串联，电压表测R两端电压，电流表测电路电流。实验需控制R两端电压（预设电压$U_V$）不变，解题思路：①根据串联分压规律，结合滑动变阻器的最大阻值和允许的最大电流，推导电压预设值的范围；②分析预设电压对滑动变阻器调节范围的影响；③当预设电压改变时，利用串联分压计算所需滑动变阻器的最大阻值。
【解析】
1. 求电压预设值范围：
串联电路总电压$U=6\ \mathrm{V}$，滑动变阻器两端电压$U_{滑}=U-U_V$，根据分压原理：$\frac{U-U_V}{U_V}=\frac{R_{滑}}{R}$。
当$R$取最大值$15\ \Omega$，滑动变阻器取最大阻值$15\ \Omega$时，$U_V$最小：代入得$\frac{6\ \mathrm{V}-U_{V小}}{U_{V小}}=\frac{15\ \Omega}{15\ \Omega}$，解得$U_{V小}=3\ \mathrm{V}$。
当$R$取最小值$5\ \Omega$，电路电流最大（不超过滑动变阻器允许的$1\ \mathrm{A}$），$U_V$最大：$I_{最大}=1\ \mathrm{A}$，则$U_{V大}=I_{最大}×R_{最小}=1\ \mathrm{A}×5\ \Omega=5\ \mathrm{V}$。
故电压预设值范围为$3∼5\ \mathrm{V}$。
2. 分析滑动变阻器调节范围：
滑动变阻器阻值$R_{滑}=\frac{(U-U_V)R}{U_V}$，预设电压$U_V$越大，$(U-U_V)$越小，当$R$变化时，$R_{滑}$的变化幅度越小，因此滑动变阻器阻值调节范围越小。
3. 求预设电压为$1.5\ \mathrm{V}$时滑动变阻器的最大阻值：
当$U_V=1.5\ \mathrm{V}$时，滑动变阻器两端电压$U_{滑}=6\ \mathrm{V}-1.5\ \mathrm{V}=4.5\ \mathrm{V}$，即$U_{滑}=3U_V$。当$R$取最大值$15\ \Omega$时，滑动变阻器需要的阻值$R_{滑}=3×R_{最大}=3×15\ \Omega=45\ \Omega$，故滑动变阻器最大阻值至少为$45\ \Omega$。
【答案】
3~5；小；45
【知识点】
串联分压原理、欧姆定律应用、探究电流与电阻的关系
【点评】
本题结合探究电流与电阻关系的实验，考查串联电路规律和欧姆定律的应用，需结合电路安全条件（滑动变阻器最大阻值、允许的最大电流）分析，关键是利用分压原理推导各物理量的关系，对学生的逻辑分析能力要求较高。
【难度系数】
0.5
本题是探究电流与电阻关系的实验，电路为定值电阻R与滑动变阻器串联，电压表测R两端电压，电流表测电路电流。实验需控制R两端电压（预设电压$U_V$）不变，解题思路：①根据串联分压规律，结合滑动变阻器的最大阻值和允许的最大电流，推导电压预设值的范围；②分析预设电压对滑动变阻器调节范围的影响；③当预设电压改变时，利用串联分压计算所需滑动变阻器的最大阻值。
【解析】
1. 求电压预设值范围：
串联电路总电压$U=6\ \mathrm{V}$，滑动变阻器两端电压$U_{滑}=U-U_V$，根据分压原理：$\frac{U-U_V}{U_V}=\frac{R_{滑}}{R}$。
当$R$取最大值$15\ \Omega$，滑动变阻器取最大阻值$15\ \Omega$时，$U_V$最小：代入得$\frac{6\ \mathrm{V}-U_{V小}}{U_{V小}}=\frac{15\ \Omega}{15\ \Omega}$，解得$U_{V小}=3\ \mathrm{V}$。
当$R$取最小值$5\ \Omega$，电路电流最大（不超过滑动变阻器允许的$1\ \mathrm{A}$），$U_V$最大：$I_{最大}=1\ \mathrm{A}$，则$U_{V大}=I_{最大}×R_{最小}=1\ \mathrm{A}×5\ \Omega=5\ \mathrm{V}$。
故电压预设值范围为$3∼5\ \mathrm{V}$。
2. 分析滑动变阻器调节范围：
滑动变阻器阻值$R_{滑}=\frac{(U-U_V)R}{U_V}$，预设电压$U_V$越大，$(U-U_V)$越小，当$R$变化时，$R_{滑}$的变化幅度越小，因此滑动变阻器阻值调节范围越小。
3. 求预设电压为$1.5\ \mathrm{V}$时滑动变阻器的最大阻值：
当$U_V=1.5\ \mathrm{V}$时，滑动变阻器两端电压$U_{滑}=6\ \mathrm{V}-1.5\ \mathrm{V}=4.5\ \mathrm{V}$，即$U_{滑}=3U_V$。当$R$取最大值$15\ \Omega$时，滑动变阻器需要的阻值$R_{滑}=3×R_{最大}=3×15\ \Omega=45\ \Omega$，故滑动变阻器最大阻值至少为$45\ \Omega$。
【答案】
3~5；小；45
【知识点】
串联分压原理、欧姆定律应用、探究电流与电阻的关系
【点评】
本题结合探究电流与电阻关系的实验，考查串联电路规律和欧姆定律的应用，需结合电路安全条件（滑动变阻器最大阻值、允许的最大电流）分析，关键是利用分压原理推导各物理量的关系，对学生的逻辑分析能力要求较高。
【难度系数】
0.5

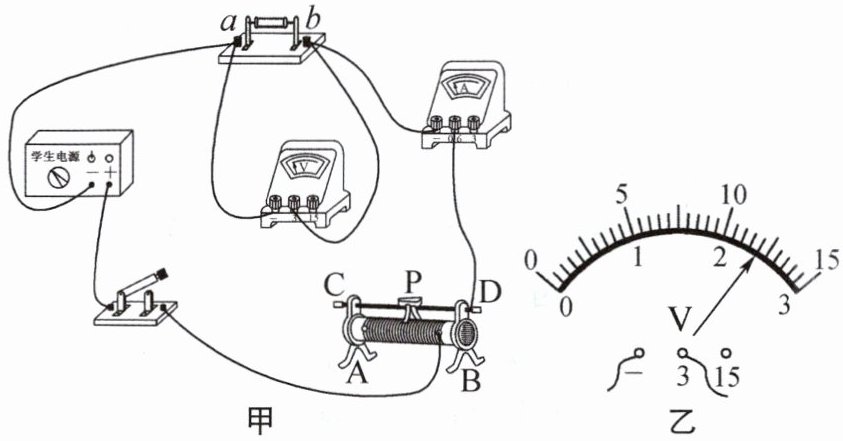

9. (2025·泰州泰兴期末)小敏用图甲所示电路“探究电流与电阻的关系”。电源电压为4.5 V不变,滑动变阻器规格为“20 Ω1 A”,有4 Ω、6 Ω、8 Ω、10 Ω的定值电阻各一个,电流表量程为0~0.6 A,电压表量程为0~3 V。
(1)闭合开关前,应将滑动变阻器的滑片移到
(2)闭合开关后,发现电压表指针指在零刻度线左侧,其原因是
(3)先接入10 Ω的定值电阻,闭合开关,移动滑动变阻器的滑片P至合适位置,电压表的示数如图乙所示,示数为
(4)小敏绘制了实验过程中“电流与定值电阻阻值、电流与滑动变阻器阻值、电流与总电阻”之间的图像,如图丙所示,其中反映电流与定值电阻关系的是
(5)为使实验结论更加可靠,小秦将定值电阻两端电压设置为$U_{0}$,再次将4个定值电阻接入之前的电路中重复实验并记录数据,最后得出了相同的实验结论。为完成这四次实验,应控制电压表示数$U_{0}$的范围为
(1)闭合开关前,应将滑动变阻器的滑片移到
A
(填“A”或“B”)接线柱一端。(2)闭合开关后,发现电压表指针指在零刻度线左侧,其原因是
正、负接线柱接反
。(3)先接入10 Ω的定值电阻,闭合开关,移动滑动变阻器的滑片P至合适位置,电压表的示数如图乙所示,示数为
2.4
V,记下电流表的示数。断开开关,将10 Ω的电阻换成8 Ω后,闭合开关,移动变阻器的滑片P使电压
表的示数与前一次相同,记录相关数据。(4)小敏绘制了实验过程中“电流与定值电阻阻值、电流与滑动变阻器阻值、电流与总电阻”之间的图像,如图丙所示,其中反映电流与定值电阻关系的是
b
(填“a”“b”或“c”),图中阴影部分面积表示的物理含义是滑动变阻器两端的电压
。(5)为使实验结论更加可靠,小秦将定值电阻两端电压设置为$U_{0}$,再次将4个定值电阻接入之前的电路中重复实验并记录数据,最后得出了相同的实验结论。为完成这四次实验,应控制电压表示数$U_{0}$的范围为
1.5～2.4
V。答案
提示:(3)探究电流与电阻的关系时,应控制定值电阻两端电压不变,即电压表示数不变。(4)电源电压$U=4.5\ \mathrm{V}$是三线中IR乘积最大的c线,三线中IR乘积最小的是U_变$=4.5\ \mathrm{V}-2.4\ \mathrm{V}=2.1\ \mathrm{V},$故图线a为电流与滑动变阻器阻值的关系图线,则图线b表示电流与定值电阻阻值的关系图线;阴影部分的面积等于c线IR的乘积与b线IR的乘积之差即IR_总-IR_定=IR_变=U_变。(5)当I_大$=0.6\ \mathrm{A}$、R_定最小时$U_{0大}=I_$大R_定小$=0.6\ \mathrm{A}×4\ \Omega=2.4\ \mathrm{V};U'_$变$=U-U_0=4.5\ \mathrm{V}-U_0,$有$\frac{U'_变}{U_0}=\frac{R_变}{R_定},$即$\frac{4.5\ \mathrm{V}-U_0}{U_0}=\frac{R_变}{R_定},$当R_变、R_定都最大时$,U_0$取最小值,即$\frac{4.5\ \mathrm{V}-U_{0小}}{U_{0小}}=\frac{20\ \Omega}{10\ \Omega},$解得$U_{0小}=1.5\ \mathrm{V},$故为顺利完成4次实验$,U_0$需控制在1.5~2.4 V范围内。
解析
【分析】
本题围绕“探究电流与电阻的关系”实验展开，需结合实验操作规范、故障判断、控制变量法、欧姆定律及图像分析解答各小问：
1. 闭合开关前滑动变阻器需调至最大阻值，目的是保护电路，据此判断滑片位置；
2. 电压表指针反偏（零刻度左侧），是正负接线柱接反导致；
3. 探究电流与电阻关系需控制定值电阻两端电压不变，换电阻后需调节滑动变阻器使电压表示数不变；读取电压表示数时先确定量程和分度值；
4. 电流与定值电阻成反比（控制电压不变），结合总电阻、滑动变阻器电阻与电流的关系判断对应图线；阴影面积为电流乘以滑动变阻器电阻，即滑动变阻器两端电压；
5. 确定U₀范围时，需考虑电流表量程（最大电流）和滑动变阻器最大阻值，分别计算U₀的最大值和最小值。
【解析】
(1) 闭合开关前，滑动变阻器应调至最大阻值处，防止电流过大损坏电路元件，由电路结构可知，滑片移到A接线柱一端；
(2) 电压表指针指在零刻度线左侧，原因是电压表正负接线柱接反，电流从负接线柱流入、正接线柱流出，导致指针反向偏转；
(3) 电压表选用0~3V量程，分度值为0.1V，示数为2.4V；探究电流与电阻的关系时，需控制定值电阻两端电压不变，因此将10Ω换为8Ω后，移动滑片使电压表示数与前一次相同；
(4) 探究电流与电阻关系时，定值电阻两端电压U₀不变，由I=U/R可知，电流与定值电阻阻值成反比；总电阻R总=R定+R滑，电源电压不变，电流与总电阻成反比，滑动变阻器阻值变化，电流与滑动变阻器阻值也成反比；图线c的IR乘积为总电压（最大），图线b的IR乘积为定值电阻电压（定值），故反映电流与定值电阻关系的是b；阴影部分面积为I×(R总-R定)=I×R滑，即滑动变阻器两端的电压；
(5) ① 求U₀最大值：电流表量程0~0.6A，电路最大电流I大=0.6A，定值电阻最小为4Ω，此时U₀大=I大×R定小=0.6A×4Ω=2.4V；
② 求U₀最小值：滑动变阻器最大阻值R滑大=20Ω，定值电阻最大为10Ω，串联时电压比等于电阻比，即(U-U₀小)/U₀小=R滑大/R定大，代入U=4.5V，R滑大=20Ω，R定大=10Ω，得(4.5V-U₀小)/U₀小=2，解得U₀小=1.5V；
故U₀的范围为1.5~2.4V。
【答案】
(1) A
(2) 电压表正负接线柱接反了
(3) 2.4；电压
(4) b；滑动变阻器两端的电压
(5) 1.5~2.4
【知识点】
探究电流与电阻的关系；滑动变阻器的使用；欧姆定律的应用
【点评】
本题是电学实验的综合考查题，涵盖实验操作、故障分析、图像解读及欧姆定律的灵活应用，核心是控制变量法的运用，对学生的实验探究能力和逻辑分析能力有一定要求，属于中等难度的电学实验题。
【难度系数】
0.5
本题围绕“探究电流与电阻的关系”实验展开，需结合实验操作规范、故障判断、控制变量法、欧姆定律及图像分析解答各小问：
1. 闭合开关前滑动变阻器需调至最大阻值，目的是保护电路，据此判断滑片位置；
2. 电压表指针反偏（零刻度左侧），是正负接线柱接反导致；
3. 探究电流与电阻关系需控制定值电阻两端电压不变，换电阻后需调节滑动变阻器使电压表示数不变；读取电压表示数时先确定量程和分度值；
4. 电流与定值电阻成反比（控制电压不变），结合总电阻、滑动变阻器电阻与电流的关系判断对应图线；阴影面积为电流乘以滑动变阻器电阻，即滑动变阻器两端电压；
5. 确定U₀范围时，需考虑电流表量程（最大电流）和滑动变阻器最大阻值，分别计算U₀的最大值和最小值。
【解析】
(1) 闭合开关前，滑动变阻器应调至最大阻值处，防止电流过大损坏电路元件，由电路结构可知，滑片移到A接线柱一端；
(2) 电压表指针指在零刻度线左侧，原因是电压表正负接线柱接反，电流从负接线柱流入、正接线柱流出，导致指针反向偏转；
(3) 电压表选用0~3V量程，分度值为0.1V，示数为2.4V；探究电流与电阻的关系时，需控制定值电阻两端电压不变，因此将10Ω换为8Ω后，移动滑片使电压表示数与前一次相同；
(4) 探究电流与电阻关系时，定值电阻两端电压U₀不变，由I=U/R可知，电流与定值电阻阻值成反比；总电阻R总=R定+R滑，电源电压不变，电流与总电阻成反比，滑动变阻器阻值变化，电流与滑动变阻器阻值也成反比；图线c的IR乘积为总电压（最大），图线b的IR乘积为定值电阻电压（定值），故反映电流与定值电阻关系的是b；阴影部分面积为I×(R总-R定)=I×R滑，即滑动变阻器两端的电压；
(5) ① 求U₀最大值：电流表量程0~0.6A，电路最大电流I大=0.6A，定值电阻最小为4Ω，此时U₀大=I大×R定小=0.6A×4Ω=2.4V；
② 求U₀最小值：滑动变阻器最大阻值R滑大=20Ω，定值电阻最大为10Ω，串联时电压比等于电阻比，即(U-U₀小)/U₀小=R滑大/R定大，代入U=4.5V，R滑大=20Ω，R定大=10Ω，得(4.5V-U₀小)/U₀小=2，解得U₀小=1.5V；
故U₀的范围为1.5~2.4V。
【答案】
(1) A
(2) 电压表正负接线柱接反了
(3) 2.4；电压
(4) b；滑动变阻器两端的电压
(5) 1.5~2.4
【知识点】
探究电流与电阻的关系；滑动变阻器的使用；欧姆定律的应用
【点评】
本题是电学实验的综合考查题，涵盖实验操作、故障分析、图像解读及欧姆定律的灵活应用，核心是控制变量法的运用，对学生的实验探究能力和逻辑分析能力有一定要求，属于中等难度的电学实验题。
【难度系数】
0.5
