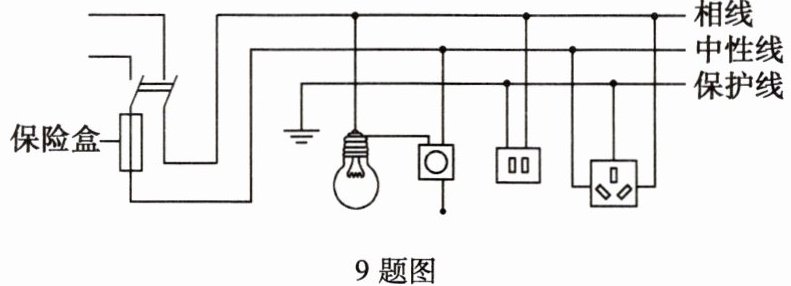

9. 下图是小明设计的家庭电路的电路图,下列对此电路图的分析中正确的是 ()。


A.保险盒接法正确,可以确保人员的用电安全
B.二孔插座接法正确,接入用电器后能正常工作
C.开关和灯泡接法正确,开关接在中性线上符合安全用电原则
D.三孔插座接法正确,使用电冰箱时,插头应插在三孔插座上
选择理由: 。

9. D 三孔插座左接中性线,右接相线,上接保护线,图中接法正确;电冰箱有金属外壳,必须使用三孔插头,故电冰箱应插在三孔插座上

【分析】
要判断家庭电路各元件接法是否正确，需牢记家庭电路的接线规则：保险盒应接在相线上，熔断时能切断相线；开关应接在相线上，断开开关时用电器不带电；灯泡的顶端金属点接开关，螺旋套接中性线；二孔插座“左中性线、右相线”；三孔插座“左中性线、右相线、上接保护线”，有金属外壳的用电器需接三孔插座防止漏电。据此逐一分析选项即可。
【解析】
A选项：保险盒接法错误，保险盒应接在相线上，若接在中性线，熔断后电路仍与相线相连，易引发触电，无法保证安全，故A错误；
B选项：二孔插座接法虽能工作，但本题核心考查三孔插座等的安全接法，且该选项并非正确结论，故B错误；
C选项：开关接在中性线上，断开开关后灯泡仍与相线相连，易触电，不符合安全用电原则，故C错误；
D选项：三孔插座左接中性线、右接相线、上接保护线，接法正确；电冰箱有金属外壳，使用时需接地防止漏电，因此应插在三孔插座上，故D正确。
【答案】
D
【知识点】
家庭电路连接、安全用电原则
【点评】
本题考查家庭电路中各元件的接线规则，是安全用电的基础考点，需牢记开关、保险盒、插座的正确接法，难度适中，属于常见的基础题型。
【难度系数】
0.5

三、填空题
10.图甲是测电笔的结构，图乙和图丙中，正确使用测电笔的是图，当用它插入插座的左孔时氖管不亮，插入右孔时氖管发光，则说明相线在插座的孔。

10. 丙 右

【分析】
要解决本题，需掌握测电笔的正确使用方法和其判断火线（相线）的原理：使用测电笔时，手必须接触笔尾金属体才能形成通路，接触火线时氖管发光、接触零线时氖管不发光，据此可判断操作是否正确及相线位置。
【解析】
1. 判断测电笔的正确使用：图乙中手未接触笔尾金属体，无法形成通路，使用错误；图丙中手接触了笔尾金属体，形成通路，使用正确。
2. 判断相线位置：测电笔插入插座左孔时氖管不亮，说明接触的是零线；插入右孔时氖管发光，说明接触的是火线（相线），因此相线在插座的右孔。
【答案】
丙；右
【知识点】
测电笔的使用；火线零线的判断
【点评】
本题考查测电笔的基础操作与火线零线判断，属于电学常识类基础题，需牢记测电笔的操作要点，避免因操作错误影响判断。
【难度系数】
0.6

11.小瑜设计实验体验爱迪生发明灯泡的过程。如图所示，她将两根钉子垂直穿过橡胶瓶盖，取一根金属丝的两端分别绕在两根钉子的尖端制成灯丝，装好后放入玻璃瓶内。当电流通过时，金属丝快速发热发光，这种现象称为电流的效应。她还发现，在电源不变的情况下，选择更(选填“粗”或“细”)的同种金属丝时发光更亮。

11. 热 粗

【分析】
本题考查电流的热效应及电功率的相关知识。首先根据电流通过导体产生热量的现象判断电流的效应；再结合电源电压不变的条件，利用电阻的影响因素和电功率公式分析金属丝粗细对发光亮度的影响。
【解析】
1. 电流通过导体时会产生热量，这种现象称为电流的热效应，题目中金属丝通电后发热发光，符合电流热效应的特征，故第一空填“热”。
2. 电源不变，说明金属丝两端电压U恒定；同种金属丝的材料相同，更粗的金属丝横截面积更大，根据电阻定律可知其电阻更小。根据电功率公式$P=\frac{U^2}{R}$，当U一定时，电阻R越小，电功率P越大，相同时间内产生的热量越多，金属丝发光更亮，故第二空填“粗”。
【答案】
热；粗
【知识点】
电流的热效应、电阻的影响因素、电功率的计算
【点评】
本题结合实验场景考查基础电学知识，难度适中，需学生掌握电流热效应的概念，以及电阻与电功率的相关规律，能联系实际分析问题。
【难度系数】
0.6
