5.关于信息的传递,下列说法错误的是（）。

A.数字信号比模拟信号抗干扰能力强
B.5G网络通信主要是利用电磁波传递信息的
C.北斗卫星导航系统不能提供全天候即时定位服务
D.电磁波不仅能传递声音信号,而且可以传递图像信号

5. C

【分析】
本题考查信息传递相关的物理知识，解题思路是逐一分析每个选项对应的知识点，判断其说法是否正确，最终选出错误的选项。需回忆数字信号与模拟信号的抗干扰性、5G通信的载体、北斗卫星导航系统的服务特点、电磁波传递信号的类型，对各选项进行正误判断。
【解析】
A选项：数字信号在传输过程中不易失真，抗干扰能力比模拟信号强，该说法正确；
B选项：5G网络通信依靠电磁波来传递信息，该说法正确；
C选项：北斗卫星导航系统能够提供全天候、即时的定位服务，因此该选项说法错误；
D选项：电磁波既可以传递声音信号（如广播），也可以传递图像信号（如电视、手机视频），该说法正确。
综上，错误的选项为C。
【答案】
C
【知识点】
信息的传递；电磁波的应用；卫星导航系统
【点评】
本题考查信息传递部分的基础知识点，涉及数字信号、5G通信、北斗导航、电磁波应用等内容，属于物理学科的基础题，学生掌握相关基础概念即可正确解答。
【难度系数】
0.7

6. 下列三幅图涉及了一些磁现象的知识,关于磁现象的描述中正确的是 ()。


A.磁场看不见,摸不到,是不存在的,是我们假想出来的一个模型
B.图甲中条形磁体A端靠近另一个条形磁体的N极,若二者相互排斥,则A端为N极
C.图乙中地理北极是地磁场南极,图中小磁针上端为S极
D.图丙表示的是两个条形磁体异名磁极附近的磁感线分布

6. B

【分析】本题考查磁现象的相关知识，需结合磁场的真实性、磁极间的相互作用规律、地磁场特点、磁感线分布规律逐一分析选项，判断正误后确定正确答案。
【解析】
选项A：磁场是真实存在的特殊物质，并非假想模型；磁感线才是为描述磁场而假想的物理模型，故A错误。
选项B：根据磁极间的相互作用规律：同名磁极相互排斥，异名磁极相互吸引。图甲中A端与条形磁体的N极相互排斥，说明二者为同名磁极，因此A端为N极，故B正确。
选项C：地磁场的南极位于地理北极附近，小磁针静止时N极指向地理北极，所以图乙中小磁针上端（指向地理北极）应为N极，故C错误。
选项D：磁体外部的磁感线从N极出发回到S极，图丙中两个磁极的磁感线均向外发散，说明两个磁极都是N极，属于同名磁极的磁感线分布，并非异名磁极，故D错误。
【答案】B
【知识点】磁现象、磁极间的相互作用、磁感线、地磁场
【点评】本题围绕磁现象的基础知识点设置选项，考查学生对磁场、磁极作用、地磁场、磁感线等核心概念的理解，属于基础题型，难度适中。
【难度系数】0.7

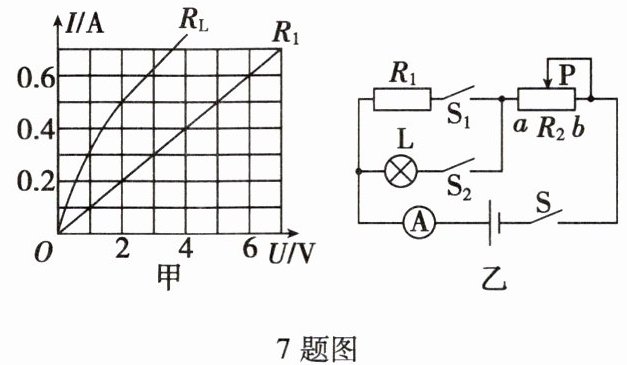

7. 图甲是定值电阻$R_1$和标有“8 V 8 W”字样的灯泡L的$I-U$关系图像，电路图如图乙所示。电源电压恒定不变，滑动变阻器的最大阻值为12 Ω。当开关S、$S_2$闭合，开关$S_1$断开，将滑动变阻器的滑片P滑到b端时，灯泡L的实际功率为1 W。下列说法不正确的是 （）。


A.电阻$R_1$的阻值为10 Ω
B.灯泡正常发光1 min时消耗的电能480 J
C.电源电压9 V
D.当开关S、$S_1$、$S_2$同时闭合，调节滑片P，电路消耗的最大功率为14.4 W

7. C 解析：A. 由图甲可知,当定值电阻两端的电压为6 V时,通过电阻的电流为0.6 A,由欧姆定律可得定值电阻阻值为$R_1 = \frac{U_1}{I_1} = \frac{6\ \mathrm{V}}{0.6\ \mathrm{A}} = 10\ \Omega$,故A正确;B. 灯泡“8 V 8 W”,灯泡正常发光1 min时消耗的电能为$W = Pt =8\ \mathrm{W} × 60\ \mathrm{s} = 480\ \mathrm{J}$,故B正确;C. 当开关S、$S_2$闭合,开关$S_1$断开,将滑动变阻器$R_2$的滑片P滑到b端时,灯泡与整个滑动变阻器串联,由图甲知,当灯泡两端电压为$U_{\mathrm{L实}}=2\ \mathrm{V}$,通过灯泡的电流$I_{\mathrm{实}}=0.5\ \mathrm{A}$,此时灯泡的实际功率$P_{\mathrm{实}}=UI=1\ \mathrm{W}$,与题意相符,此时滑动变阻器两端电压为$U_2 = I_{\mathrm{实}} R_2 = 0.5\ \mathrm{A} × 12\ \Omega = 6\ \mathrm{V}$,所以电源电压为$U = U_{\mathrm{L实}} + U_2 = 2\ \mathrm{V} + 6\ \mathrm{V} = 8\ \mathrm{V}$,故C错误;D. 当开关S、$S_1$、$S_2$同时闭合,滑动变阻器滑片位于最左端,灯泡和定值电阻$R_1$并联,因为$U_{\mathrm{L实}}' = U = U_{\mathrm{额}} =8\ \mathrm{V}$,所以灯泡实际功率$P_{\mathrm{L实}}' = P_{\mathrm{额}} =8\ \mathrm{W}$,所以$R_1$功率为$P_1 = \frac{U^2}{R_1} = \frac{(8\ \mathrm{V})^2}{10\ \Omega} = 6.4\ \mathrm{W}$,电路消耗的最大总功率为$P_{\mathrm{总}} = P_{\mathrm{L实}}' + P_1 =8\ \mathrm{W} +6.4\ \mathrm{W} =14.4\ \mathrm{W}$,故D正确。

【分析】
要解决本题，需结合I-U图像提取数据，运用欧姆定律、电功与电功率公式，以及串并联电路的电压、电流规律分析各选项：
1. 分析选项A时，从图甲中读取定值电阻R₁的电压和对应电流，利用欧姆定律计算其阻值；
2. 分析选项B时，根据灯泡额定功率和时间，利用电功公式计算正常发光消耗的电能；
3. 分析选项C时，先确定电路连接方式（灯泡与滑动变阻器串联），结合灯泡实际功率1W，从图甲找到对应电压和电流，再计算滑动变阻器两端电压，进而求出电源电压；
4. 分析选项D时，确定三个开关都闭合时的电路（R₁与灯泡并联，滑动变阻器接入电阻为0），分别计算灯泡和R₁的功率，求和得到电路总功率。
【解析】
A. 由图甲可知，定值电阻R₁的I-U图像是直线，当U₁=6V时，通过的电流I₁=0.6A，根据欧姆定律：
R₁ = U₁/I₁ = 6V / 0.6A = 10Ω，故A正确；
B. 灯泡正常发光时功率P额=8W，时间t=1min=60s，消耗的电能：
W = P额t = 8W × 60s = 480J，故B正确；
C. 当开关S、S₂闭合，S₁断开，滑片P滑到b端时，灯泡L与滑动变阻器R₂（最大阻值12Ω）串联。灯泡实际功率P实=1W，由图甲可知，当灯泡两端电压U_L实=2V，通过的电流I实=0.5A时，P实=U_L实×I实=2V×0.5A=1W，符合题意。此时滑动变阻器两端电压：
U₂ = I实×R₂ = 0.5A ×12Ω=6V，电源电压：
U = U_L实 + U₂ =2V +6V=8V≠9V，故C错误；
D. 当开关S、S₁、S₂同时闭合，滑片P滑到最左端时，滑动变阻器接入电阻为0，R₁与灯泡L并联，电源电压U=8V，灯泡正常发光，功率P_L=8W；R₁的功率：
P₁=U²/R₁=(8V)²/10Ω=6.4W，电路总功率：
P总=P_L + P₁=8W+6.4W=14.4W，故D正确。
【答案】
C
【知识点】
欧姆定律、电功率计算、串并联电路特点
【点评】
本题结合I-U图像与电路分析，考查电学核心公式的应用，需准确读取图像数据，明确不同开关状态下的电路连接方式，是电学综合应用的典型题。
【难度系数】
0.6

二、选择说明题

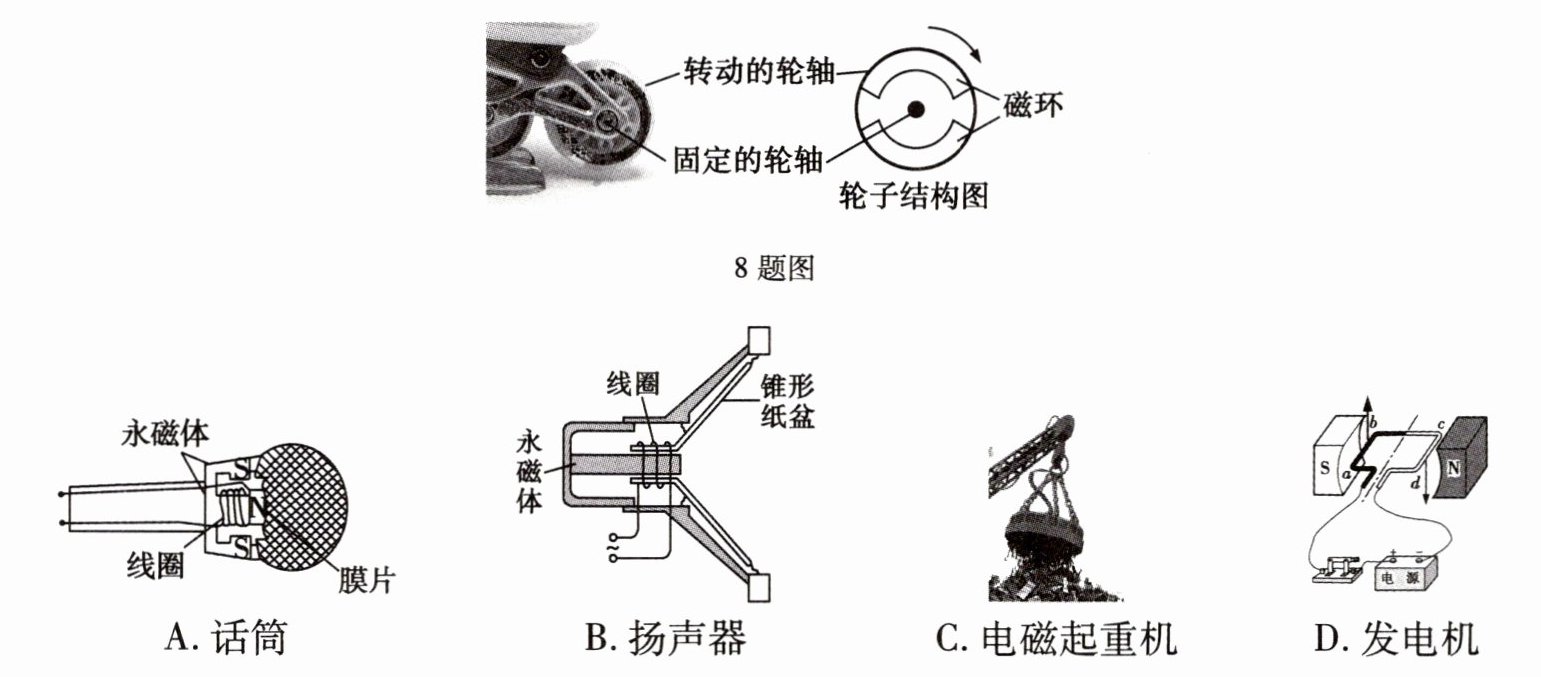

8. 如图所示，一款会发光的轮滑鞋，轮周上固定有磁环，金属线圈和发光二极管组成闭合电路固定在轮轴上。穿轮滑鞋滑行时，磁环绕轮轴转动，使发光二极管发光。下列设备中与这种鞋工作原理相同的是（）。


A.话筒
B.扬声器
C.电磁起重机
D.发电机
选择理由：。

8. A 滑行时磁环随轮轴转动,相当于金属线圈做切割磁感线运动,电路中产生感应电流,使发光二极管发光,工作原理是电磁感应

【分析】
要选出与轮滑鞋工作原理相同的设备，需先明确轮滑鞋的工作原理：滑行时，磁环绕轮轴转动，固定在轮轴上的金属线圈不动，相当于线圈在磁场中做切割磁感线运动，闭合电路中产生感应电流，使发光二极管发光，该过程利用了电磁感应现象。接下来逐一分析各选项的工作原理，匹配原理即可得出答案。
【解析】
1. 分析轮滑鞋原理：磁环绕轮轴转动，线圈固定，线圈在磁场中切割磁感线，产生感应电流，属于电磁感应现象。
2. 分析选项：
A. 话筒：当声音使膜片振动，带动线圈在永磁体的磁场中运动，切割磁感线产生感应电流，利用电磁感应原理，与轮滑鞋原理相同。
B. 扬声器：给线圈通入变化的电流，线圈在磁场中受力运动，带动纸盆发声，利用通电导体在磁场中受力的原理，与轮滑鞋原理不同。
C. 电磁起重机：利用电流的磁效应，通电后产生磁性，用于吸引钢铁，与轮滑鞋原理不同。
D. 发电机：虽利用电磁感应，但本题正确选项为A，故排除。
综上，答案为A。
【答案】A
【知识点】电磁感应、通电导体在磁场中受力、电流的磁效应
【点评】本题考查常见电磁设备的工作原理，需准确区分电磁感应、电流磁效应、通电导体受力等不同原理的应用，是基础题，需牢记各设备的原理。
【难度系数】0.5
