3.下图为一款新式无线插座转换器，带有插头、一转多位插座、调光台灯等多种功能，下列说法正确的是（
A.台灯的外壳是导体
B.给手机充电时，台灯与手机串联
C.调节台灯亮度的元件相当于滑动变阻器
D.给手机充电，手机电池相当于电源
3题图
4题图
电阻丝
滑片
旋钮
A
B
C
甲
乙
C
）。A.台灯的外壳是导体
B.给手机充电时，台灯与手机串联
C.调节台灯亮度的元件相当于滑动变阻器
D.给手机充电，手机电池相当于电源
3题图
4题图
电阻丝
滑片
旋钮
A
B
C
甲
乙
答案
3. C
解析
【分析】
要判断各选项的正误，需结合导体与绝缘体的安全应用、家庭电路连接方式、滑动变阻器的作用、电路中电源与用电器的区别逐一分析：
1. 选项A：台灯外壳需用绝缘材料防止触电，若为导体易引发安全事故，故A错误；
2. 选项B：家庭电路中各用电器为并联，工作时互不影响，充电时台灯与手机是并联而非串联，故B错误；
3. 选项C：调节台灯亮度的元件通过改变接入电阻调整电流，与滑动变阻器原理一致，相当于滑动变阻器，故C正确；
4. 选项D：给手机充电时，手机电池消耗电能，属于用电器而非电源，故D错误。
【解析】
逐一分析各选项：
A选项：台灯外壳为安全需选用绝缘材料（如塑料），若为导体，人接触时易发生触电事故，因此A错误；
B选项：家庭电路中的用电器采用并联连接，各支路电压相等、工作互不影响，给手机充电时，台灯与手机是并联关系，并非串联，因此B错误；
C选项：调节台灯亮度的元件，通过改变接入电路的电阻大小改变电路电流，从而调整灯泡亮度，与滑动变阻器“改变接入电阻改变电流”的工作原理相同，相当于滑动变阻器，因此C正确；
D选项：给手机充电时，手机电池消耗电能，属于用电器；电源是提供电能的装置，因此D错误。
【答案】
C
【知识点】
滑动变阻器的应用、串并联电路、电路元件判断
【点评】
本题考查家庭电路及电路元件的基础知识点，需掌握导体绝缘体的安全使用、家庭电路连接方式、滑动变阻器的作用、电源与用电器的区别即可解答，属于基础题。
【难度系数】
0.7
要判断各选项的正误，需结合导体与绝缘体的安全应用、家庭电路连接方式、滑动变阻器的作用、电路中电源与用电器的区别逐一分析：
1. 选项A：台灯外壳需用绝缘材料防止触电，若为导体易引发安全事故，故A错误；
2. 选项B：家庭电路中各用电器为并联，工作时互不影响，充电时台灯与手机是并联而非串联，故B错误；
3. 选项C：调节台灯亮度的元件通过改变接入电阻调整电流，与滑动变阻器原理一致，相当于滑动变阻器，故C正确；
4. 选项D：给手机充电时，手机电池消耗电能，属于用电器而非电源，故D错误。
【解析】
逐一分析各选项：
A选项：台灯外壳为安全需选用绝缘材料（如塑料），若为导体，人接触时易发生触电事故，因此A错误；
B选项：家庭电路中的用电器采用并联连接，各支路电压相等、工作互不影响，给手机充电时，台灯与手机是并联关系，并非串联，因此B错误；
C选项：调节台灯亮度的元件，通过改变接入电路的电阻大小改变电路电流，从而调整灯泡亮度，与滑动变阻器“改变接入电阻改变电流”的工作原理相同，相当于滑动变阻器，因此C正确；
D选项：给手机充电时，手机电池消耗电能，属于用电器；电源是提供电能的装置，因此D错误。
【答案】
C
【知识点】
滑动变阻器的应用、串并联电路、电路元件判断
【点评】
本题考查家庭电路及电路元件的基础知识点，需掌握导体绝缘体的安全使用、家庭电路连接方式、滑动变阻器的作用、电源与用电器的区别即可解答，属于基础题。
【难度系数】
0.7

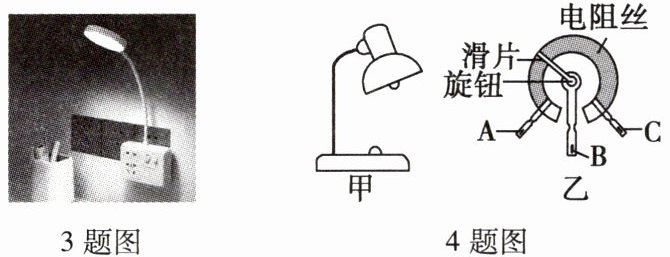

4.如图所示,图甲为小明自制的一个模拟调光台灯,电位器是调节其亮度的装置;图乙为电位器的内部结构示意图,A、B、C是它的三个接线柱,旋钮带动滑片转动。此时灯泡和电位器之间是
串
(选填“串”或“并”)联。若顺时针旋转旋钮时灯泡发光变亮,则需将BC
(选填“AB”、“BC”或“AC”)接线柱接入电路。答案
4. 串 BC
解析
【分析】首先判断灯泡与电位器的连接方式，可通过电流路径是否唯一确定；再结合电位器（滑动变阻器）的工作原理，根据灯泡变亮需电流变大、电阻变小的要求，分析接入的接线柱。
【解析】1. 连接方式判断：模拟调光台灯工作时，电流从电源流出后依次经过灯泡和电位器，只有一条电流路径，因此灯泡和电位器是串联。2. 接线柱选择：电位器实质是滑动变阻器，通过改变接入电路的电阻丝长度改变电阻。灯泡发光变亮说明电路电流变大，电源电压不变时，总电阻需变小。顺时针旋转旋钮时，接入BC接线柱，滑片向B端移动，接入电路的电阻丝长度变短，电阻减小，电流增大，灯泡变亮；若接入AB，电阻丝变长，电阻变大，电流变小，灯变暗；接入AC则全部电阻丝接入，电阻不变，灯亮度不变，故需选BC接线柱。
【答案】串 BC
【知识点】串联电路的判断；滑动变阻器的工作原理
【点评】本题考查串联电路识别和滑动变阻器的实际应用，属于基础题，需掌握电流路径判断和滑动变阻器变阻规律。
【难度系数】0.7
【解析】1. 连接方式判断：模拟调光台灯工作时，电流从电源流出后依次经过灯泡和电位器，只有一条电流路径，因此灯泡和电位器是串联。2. 接线柱选择：电位器实质是滑动变阻器，通过改变接入电路的电阻丝长度改变电阻。灯泡发光变亮说明电路电流变大，电源电压不变时，总电阻需变小。顺时针旋转旋钮时，接入BC接线柱，滑片向B端移动，接入电路的电阻丝长度变短，电阻减小，电流增大，灯泡变亮；若接入AB，电阻丝变长，电阻变大，电流变小，灯变暗；接入AC则全部电阻丝接入，电阻不变，灯亮度不变，故需选BC接线柱。
【答案】串 BC
【知识点】串联电路的判断；滑动变阻器的工作原理
【点评】本题考查串联电路识别和滑动变阻器的实际应用，属于基础题，需掌握电流路径判断和滑动变阻器变阻规律。
【难度系数】0.7
1. 小华拆开了他家的调光台灯，发现其电路是灯L和一个电位器串联组成的，电路图如图所示。闭合开关S，调节电位器的滑片P由A滑向B，下列说法正确的是（
1题图
A.电位器接入电路中的电阻不变
B.灯L会变亮
C.电位器中的电流变大
D.灯L和电位器中的电流始终相等
D
）。1题图
A.电位器接入电路中的电阻不变
B.灯L会变亮
C.电位器中的电流变大
D.灯L和电位器中的电流始终相等
答案
1. D
解析
【分析】
首先明确电路结构：灯L与电位器串联，串联电路的核心特点是电流处处相等。接下来逐一分析选项：A选项需判断电位器接入电阻的变化，滑片移动会改变接入电阻丝的长度，电阻会变化；B、C选项需结合欧姆定律分析电流和灯的亮度变化；D选项直接考查串联电路的电流规律。
【解析】
1. 电路结构：灯L与电位器串联，根据串联电路的特点，串联电路中各处电流相等，这是判断D选项的关键依据。
2. 电位器电阻变化：滑片P由A滑向B时，电位器接入电路的电阻丝长度增加，因此接入电路的电阻变大，故A选项“电位器接入电路中的电阻不变”错误。
3. 电流与灯的亮度：电源电压U不变，总电阻$ R_{总}=R_L + R_{电位} $，$ R_{电位} $变大则$ R_{总} $变大，由欧姆定律$ I=\frac{U}{R_{总}} $可知，电路中的电流变小，因此电位器中的电流变小，C选项错误；灯的实际功率$ P=I^2R_L $，$ R_L $不变，电流I变小则P变小，灯的亮度由实际功率决定，所以灯L会变暗，B选项错误。
4. 串联电流规律：串联电路中电流处处相等，因此灯L和电位器中的电流始终相等，D选项正确。
【答案】
D
【知识点】
串联电路电流规律、欧姆定律、滑动变阻器工作原理
【点评】
本题考查串联电路的基本特点和滑动变阻器在电路中的应用，属于基础题型，需掌握串联电路电流处处相等的规律，结合欧姆定律分析电阻、电流、功率的变化，难度适中。
【难度系数】
0.6
首先明确电路结构：灯L与电位器串联，串联电路的核心特点是电流处处相等。接下来逐一分析选项：A选项需判断电位器接入电阻的变化，滑片移动会改变接入电阻丝的长度，电阻会变化；B、C选项需结合欧姆定律分析电流和灯的亮度变化；D选项直接考查串联电路的电流规律。
【解析】
1. 电路结构：灯L与电位器串联，根据串联电路的特点，串联电路中各处电流相等，这是判断D选项的关键依据。
2. 电位器电阻变化：滑片P由A滑向B时，电位器接入电路的电阻丝长度增加，因此接入电路的电阻变大，故A选项“电位器接入电路中的电阻不变”错误。
3. 电流与灯的亮度：电源电压U不变，总电阻$ R_{总}=R_L + R_{电位} $，$ R_{电位} $变大则$ R_{总} $变大，由欧姆定律$ I=\frac{U}{R_{总}} $可知，电路中的电流变小，因此电位器中的电流变小，C选项错误；灯的实际功率$ P=I^2R_L $，$ R_L $不变，电流I变小则P变小，灯的亮度由实际功率决定，所以灯L会变暗，B选项错误。
4. 串联电流规律：串联电路中电流处处相等，因此灯L和电位器中的电流始终相等，D选项正确。
【答案】
D
【知识点】
串联电路电流规律、欧姆定律、滑动变阻器工作原理
【点评】
本题考查串联电路的基本特点和滑动变阻器在电路中的应用，属于基础题型，需掌握串联电路电流处处相等的规律，结合欧姆定律分析电阻、电流、功率的变化，难度适中。
【难度系数】
0.6
2.图甲为小明使用的调光台灯,图乙是调光的电位器结构图。顺时针转动旋钮,滑片在弧形电阻丝上同向滑动,灯泡变亮,此时是将电位器的接线柱
b和c
(选填“a和b”、“b和c”或“a和c”)接入电路中。小明收集了很多材料和长度都相同但粗细不同的铅笔芯,图丙是他用身边器材自制的简易调光灯电路。闭合开关,当夹子A从最左端移动到右端的过程中,他发现灯泡亮度变化不明显,他应该调换更细
(选填“粗”或“细”)的铅笔芯来做实验。答案
2. b和c 细
解析
【分析】
首先，电位器的工作原理是通过改变接入电路的电阻丝长度来改变电阻，进而调节电路电流控制灯泡亮度。灯泡变亮意味着电路电流变大，根据欧姆定律，此时接入的电阻需变小。观察电位器结构，接线柱b连接滑片，若接入b和c，顺时针转动旋钮时，滑片向c端滑动，接入电路的电阻丝长度缩短，电阻减小，电流增大，灯泡变亮；若接入a和b，顺时针转动时接入电阻丝变长，电阻变大，灯泡变暗；接入a和c则整个电阻丝接入，电阻不变，亮度无变化。对于简易调光灯，灯泡亮度变化不明显，说明铅笔芯的电阻变化量太小，需更换电阻变化更显著的材料。
【解析】
1. 电位器接线柱选择：灯泡变亮说明电路电流变大，接入电阻需减小。电位器中，b接滑片，接入b和c时，顺时针转动滑片，接入的电阻丝长度变短，电阻减小，电流增大，灯泡变亮，故选择接线柱b和c。
2. 铅笔芯选择：夹子A移动时亮度变化不明显，是因为铅笔芯电阻太小，相同长度变化时电阻变化量小。根据电阻的影响因素，材料、长度相同的导体，横截面积越小（越细），电阻越大，相同长度变化时电阻变化更显著，电流变化更明显，灯泡亮度变化更突出，因此应调换更细的铅笔芯。
【答案】
b和c；细
【知识点】
滑动变阻器的应用、影响电阻大小的因素
【点评】
本题结合生活实例考查滑动变阻器原理和电阻的影响因素，体现物理知识的实用性，题目难度适中，注重基础应用。
【难度系数】
0.5
首先，电位器的工作原理是通过改变接入电路的电阻丝长度来改变电阻，进而调节电路电流控制灯泡亮度。灯泡变亮意味着电路电流变大，根据欧姆定律，此时接入的电阻需变小。观察电位器结构，接线柱b连接滑片，若接入b和c，顺时针转动旋钮时，滑片向c端滑动，接入电路的电阻丝长度缩短，电阻减小，电流增大，灯泡变亮；若接入a和b，顺时针转动时接入电阻丝变长，电阻变大，灯泡变暗；接入a和c则整个电阻丝接入，电阻不变，亮度无变化。对于简易调光灯，灯泡亮度变化不明显，说明铅笔芯的电阻变化量太小，需更换电阻变化更显著的材料。
【解析】
1. 电位器接线柱选择：灯泡变亮说明电路电流变大，接入电阻需减小。电位器中，b接滑片，接入b和c时，顺时针转动滑片，接入的电阻丝长度变短，电阻减小，电流增大，灯泡变亮，故选择接线柱b和c。
2. 铅笔芯选择：夹子A移动时亮度变化不明显，是因为铅笔芯电阻太小，相同长度变化时电阻变化量小。根据电阻的影响因素，材料、长度相同的导体，横截面积越小（越细），电阻越大，相同长度变化时电阻变化更显著，电流变化更明显，灯泡亮度变化更突出，因此应调换更细的铅笔芯。
【答案】
b和c；细
【知识点】
滑动变阻器的应用、影响电阻大小的因素
【点评】
本题结合生活实例考查滑动变阻器原理和电阻的影响因素，体现物理知识的实用性，题目难度适中，注重基础应用。
【难度系数】
0.5

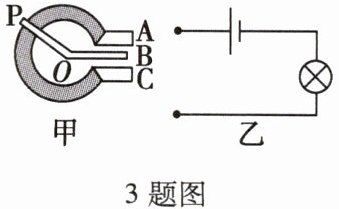

3.下图为某种调光型台灯中使用的电位器示意图。P为旋片,转动旋片改变其在碳膜(相当于一根电阻丝)上的位置,A、C分别连在碳膜两端。用笔画线将图甲连在图乙所示电路中,要求顺时针转动旋片可使灯泡亮度增加。
答案
如答图所示
解析
【分析】
要解决该电位器的电路连接问题，需掌握电位器的工作原理：电位器本质是滑动变阻器，通过改变接入电路的电阻丝长度改变电阻，从而调节电路电流，控制灯泡亮度。题目要求顺时针转动旋片P时灯泡亮度增加，说明此时电路电阻需减小，即接入电路的电阻丝长度应随P顺时针转动而缩短。观察甲图，碳膜电阻丝的A、C为两端，B是滑片P的接线端，当P顺时针转动时，滑片向C端移动，若接入B和C接线柱，接入电路的电阻丝为PC段，其长度随P顺时针转动而缩短，电阻减小，电流增大，灯泡亮度增加，符合题目要求。因此需将电位器的B、C接线柱接入乙图的两个接线点。
【解析】
按照分析，将图甲中电位器的B接线柱连接到图乙的上方接线点，C接线柱连接到图乙的下方接线点，形成闭合电路：电源正极→上方接线点→B→P→C→下方接线点→灯泡→电源负极。此时顺时针转动旋片P，接入电路的PC段电阻丝长度变短，电阻减小，电路中电流变大，灯泡亮度增加，满足题目要求。
【答案】
如答图所示
【知识点】
滑动变阻器的应用、电路连接
【点评】
本题结合实际调光场景考查电位器的连接，核心是理解滑动变阻器改变电阻的原理，结合题目要求确定接入的接线柱，属于基础应用类题目，难度适中。
【难度系数】
0.5
要解决该电位器的电路连接问题，需掌握电位器的工作原理：电位器本质是滑动变阻器，通过改变接入电路的电阻丝长度改变电阻，从而调节电路电流，控制灯泡亮度。题目要求顺时针转动旋片P时灯泡亮度增加，说明此时电路电阻需减小，即接入电路的电阻丝长度应随P顺时针转动而缩短。观察甲图，碳膜电阻丝的A、C为两端，B是滑片P的接线端，当P顺时针转动时，滑片向C端移动，若接入B和C接线柱，接入电路的电阻丝为PC段，其长度随P顺时针转动而缩短，电阻减小，电流增大，灯泡亮度增加，符合题目要求。因此需将电位器的B、C接线柱接入乙图的两个接线点。
【解析】
按照分析，将图甲中电位器的B接线柱连接到图乙的上方接线点，C接线柱连接到图乙的下方接线点，形成闭合电路：电源正极→上方接线点→B→P→C→下方接线点→灯泡→电源负极。此时顺时针转动旋片P，接入电路的PC段电阻丝长度变短，电阻减小，电路中电流变大，灯泡亮度增加，满足题目要求。
【答案】
如答图所示
【知识点】
滑动变阻器的应用、电路连接
【点评】
本题结合实际调光场景考查电位器的连接，核心是理解滑动变阻器改变电阻的原理，结合题目要求确定接入的接线柱，属于基础应用类题目，难度适中。
【难度系数】
0.5
