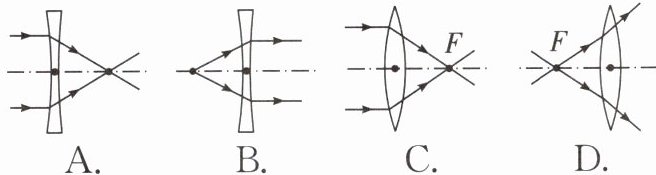

1.如图所示的光路图中,正确的是()。

解：
根据透镜的光学性质分析：
凹透镜对光线有发散作用：
选项A中平行入射的光线经凹透镜后会聚，不符合凹透镜的发散特性；
选项B中从点光源发出的光线经凹透镜后变为平行光，光线实际被会聚，不符合凹透镜的发散特性，A、B错误。
凸透镜对光线有会聚作用：
平行于主光轴的光线经凸透镜后，会会聚到透镜另一侧的焦点上，选项C符合该光路规律；
从凸透镜焦点F发出的光线，经过凸透镜后应平行于主光轴射出，选项D的光路不符合该规律，D错误。
综上，正确的是C。

【分析】
要判断光路图是否正确，需牢记凹透镜和凸透镜的光学性质：凹透镜对光线有发散作用，凸透镜对光线有会聚作用。解题时，先分析每个选项中透镜对光线的作用是否符合其特性，再结合特殊光线的光路规律逐一验证。
【解析】
1. 分析凹透镜选项A、B：
选项A：平行于主光轴的光线入射凹透镜，凹透镜应使光线发散，但图中光线经凹透镜后会聚到一点，不符合凹透镜的发散作用，故A错误。
选项B：从点光源发出的光线经凹透镜后变为平行光，凹透镜应对光线发散，而此图中光线实际是会聚后平行，不符合凹透镜的发散特性，故B错误。
2. 分析凸透镜选项C、D：
选项C：平行于主光轴的光线入射凸透镜，凸透镜会使光线会聚到另一侧的焦点，图中光线会聚到标注的焦点F处，符合凸透镜的光路规律，故C正确。
选项D：从凸透镜焦点发出的光线，经凸透镜后应平行于主光轴射出，但图中光线未平行于主光轴，不符合凸透镜的特殊光线规律，故D错误。
综上，正确的光路图是C。
【答案】
C
【知识点】
透镜的光学性质
【点评】
本题考查透镜对光线的作用，需掌握凹透镜的发散作用和凸透镜的会聚作用，以及特殊光线的光路规律，属于基础光学题。
【难度系数】
0.6

2.要使小灯泡发出的光经某透镜后变成平行光,应把小灯泡放在()。

A.凸透镜前任意位置
B.凸透镜的焦点上
C.凹透镜前任意位置
D.凹透镜的焦点上

B

【分析】
要解决这道题，需先明确凸透镜和凹透镜的光学性质及特殊光线规律：凸透镜对光线有会聚作用，凹透镜对光线有发散作用；其中，从凸透镜焦点发出的光线，经凸透镜折射后会平行于主光轴射出，而凹透镜无法将光线变为平行光。再逐一分析选项即可得出答案。
【解析】
1. 透镜光学性质：凸透镜对光线有会聚作用，凹透镜对光线有发散作用，凹透镜无法将光线变为平行光，故排除C、D选项。
2. 凸透镜特殊光线规律：只有从凸透镜焦点发出的光线，经过凸透镜折射后才会平行于主光轴，能将小灯泡发出的光变成平行光，并非凸透镜前任意位置都满足，故排除A选项，B选项正确。
【答案】
B
【知识点】
凸透镜的特殊光线、凹透镜的光学性质
【点评】
本题考查透镜的基础光学性质，属于概念识记类基础题，牢记凸透镜的特殊光线规律即可快速解答。
【难度系数】
0.7

3.（多选）一束跟主光轴平行的光通过凸透镜的光路如图所示。下列说法中正确的是（）。


A.O点为该凸透镜的光心
B.任意一束平行光经过凸透镜后都可以会聚于F点
C.OF的距离越短，说明透镜的折光能力越强
D.若把图中凸透镜的上半部分用手遮住，该凸透镜对光不具有会聚作用

AC

【分析】
要判断各选项的正误，需结合凸透镜的核心性质分析：首先明确凸透镜光心、焦点的定义，凸透镜对光线的会聚规律，焦距与折光能力的关系，以及凸透镜会聚作用的本质。逐一分析每个选项的描述是否符合上述知识点即可。
【解析】
选项A：凸透镜的中心O点是其光心，故A正确；
选项B：只有平行于主光轴的光线经过凸透镜后才会聚到焦点F，并非任意平行光，故B错误；
选项C：OF是凸透镜的焦距，焦距越短，说明透镜对光线的偏折能力越强，即折光能力越强，故C正确；
选项D：遮住凸透镜的上半部分，剩余部分仍为凸透镜，仍能折射光线，对光仍具有会聚作用，仅会聚的光线减少、像变暗，故D错误。
综上，正确选项为AC。
【答案】
AC
【知识点】
凸透镜光心；凸透镜焦距；凸透镜会聚作用
【点评】
本题考查凸透镜的基础性质，需准确掌握光心、焦点、焦距的概念，以及凸透镜会聚作用的本质，易错点是误认为遮住透镜部分会失去会聚作用，或混淆“平行光”与“平行于主光轴的光”的区别。
【难度系数】
0.5

4.小强做了一个使如图所示光路图成立的光学实验，你认为他实验时在虚线框中放入的透镜应该是（选填“凸透镜”或“凹透镜”），你判断的依据是折射光线相对于原传播方向（选填“靠近”或“远离”）主光轴。

解：
凹透镜
远离

【分析】要判断虚线框内的透镜类型，需依据透镜对光线的作用：凸透镜对光线有会聚作用，凹透镜对光线有发散作用。这里的“会聚”“发散”是相对于入射光线的原传播方向而言的，并非看光线最终是否会聚到一点。观察题图，入射光线若没有透镜会沿直线传播，经过透镜后的折射光线，相比入射光线的原传播方向，更远离主光轴，说明光线被发散，因此可判断透镜类型。
【解析】首先明确：凸透镜使光线会聚，表现为折射光线相对于入射光线原方向靠近主光轴；凹透镜使光线发散，表现为折射光线相对于入射光线原方向远离主光轴。结合题图，入射光线原本的传播方向会更靠近主光轴，经过透镜后的折射光线却远离了主光轴，说明光线被发散，因此虚线框内是凹透镜，判断依据是折射光线相对于原传播方向远离主光轴。
【答案】凹透镜；远离
【知识点】透镜对光线的作用
【点评】本题考查透镜的光学性质，核心是理解“会聚”“发散”的含义，需区分相对于入射光线原方向的偏折情况，避免误判，属于基础光学题。
【难度系数】0.5

5.为了防止森林火灾，在森林里不允许随地丢弃透明的塑料饮料瓶，这是因为雨水进入饮料瓶后，饮料瓶相当于一个镜，对太阳光有作用，可能导致森林火灾。

解：
雨水进入透明塑料饮料瓶后，瓶与瓶内的水整体呈现中间厚、边缘薄的形状，相当于一个凸透镜，凸透镜对太阳光有会聚作用，会将光线会聚到局部区域，使该区域温度急剧升高，容易引燃森林中的易燃物，进而引发火灾。
两个空依次填写：凸透；会聚。

【分析】首先观察透明塑料饮料瓶进水后的结构：瓶内有水时，整体呈现中间厚、边缘薄的形状，结合透镜的分类知识，这种结构对应的是凸透镜；再回忆凸透镜的光学性质，凸透镜对光线有会聚作用，会聚太阳光会使局部温度升高，进而可能引发火灾，由此确定两个空的答案。
【解析】雨水进入透明塑料饮料瓶后，瓶与瓶内的水组成的整体是中间厚、边缘薄的结构，符合凸透镜的特征，因此相当于凸透镜；根据光学规律，凸透镜对太阳光具有会聚作用，会聚的光线会使局部区域温度急剧升高，容易引燃森林中的易燃物，所以两个空依次填写凸透、会聚。
【答案】凸透；会聚
【知识点】凸透镜；光的会聚作用
【点评】本题结合生活实际场景，考查凸透镜的识别和基本光学性质，体现了物理知识在生活中的应用，属于基础识记类题目，难度较低。
【难度系数】0.8

6.摄影爱好者在拍摄过程中,捕捉到了一个十分有趣的画面:水黾——这种独特的水生昆虫,仿佛“站”在水面上一般。仔细观察可以发现,它纤细的腿与水面接触的地方,使得水面发生了明显的形变,如图甲所示。与此同时,在水底还出现了一个带有“光环”的暗影,如图乙所示。从光学原理的角度来分析,此时发生形变的这部分“水”,其形状类似于中间薄、边缘厚的结构,相当于一个(填光学仪器)。当水黾游动到水浅的地方时,由于水的深度变浅,光线在水中的传播路径和折射情况会发生改变。原本形成暗影的光线传播受到更多限制,使得暗影面积(选填“变大”“变小”或“不变”)。

凹透镜；变大

【分析】
首先，根据光学元件的特征，中间薄、边缘厚的透镜是凹透镜，题目中形变的水形状符合该结构特点，可判断对应的光学仪器；其次，结合水浅时光线传播与折射的变化，分析暗影面积的变化情况。
【解析】
1. 判断光学仪器：透镜分为凸透镜和凹透镜，中间厚、边缘薄的是凸透镜，中间薄、边缘厚的是凹透镜。题目中形变的水形状为中间薄、边缘厚，因此相当于凹透镜。
2. 分析暗影面积：当水的深度变浅时，光线在水中的传播路径和折射情况发生改变，原本形成暗影的光线传播受到更多限制，使得暗影的面积变大。
【答案】
凹透镜；变大
【知识点】
透镜分类；光的折射
【点评】
本题结合生活中常见的水黾现象，考查光学相关知识，需要学生将生活现象与光学原理结合，难度适中。
【难度系数】
0.6
