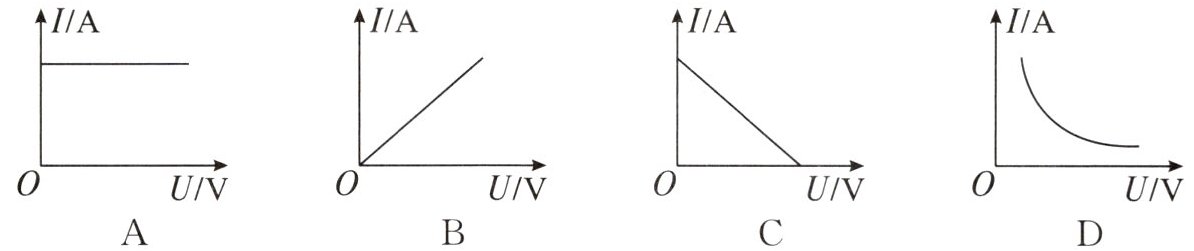

1. 如图所示，能正确表示通过某定值电阻的电流与它两端电压之间关系的图像是(
)
)答案
B
解析
【分析】要解决这道题，需结合欧姆定律分析定值电阻的电流与电压的关系：定值电阻的阻值R是固定不变的，根据欧姆定律$I=\frac{U}{R}$，当电阻一定时，导体中的电流与导体两端的电压成正比，因此电流$I$随电压$U$变化的图像应为过原点的倾斜直线。接下来逐一分析选项，判断哪个符合该规律。
【解析】根据欧姆定律，定值电阻的阻值$R$不变，由$I=\frac{U}{R}$可知，电流$I$与电压$U$成正比，因此$I-U$图像是过原点的直线。选项A中电流不随电压变化，不符合规律；选项B中图像是过原点的倾斜直线，符合电流与电压成正比的规律；选项C中电流随电压增大而减小，不符合；选项D中图像是曲线，说明电流与电压不成正比，不符合。
【答案】B
【知识点】欧姆定律、电流与电压的关系
【点评】本题考查欧姆定律的基本应用，核心是理解定值电阻的电流与电压成正比的关系，属于基础题，需掌握$I-U$图像的物理意义。
【难度系数】0.7
【解析】根据欧姆定律，定值电阻的阻值$R$不变，由$I=\frac{U}{R}$可知，电流$I$与电压$U$成正比，因此$I-U$图像是过原点的直线。选项A中电流不随电压变化，不符合规律；选项B中图像是过原点的倾斜直线，符合电流与电压成正比的规律；选项C中电流随电压增大而减小，不符合；选项D中图像是曲线，说明电流与电压不成正比，不符合。
【答案】B
【知识点】欧姆定律、电流与电压的关系
【点评】本题考查欧姆定律的基本应用，核心是理解定值电阻的电流与电压成正比的关系，属于基础题，需掌握$I-U$图像的物理意义。
【难度系数】0.7
2. 在探究电压一定时电流与电阻的关系时(
A.调节滑动变阻器,使电路中的电流保持不变
B.调节滑动变阻器,使不同的定值电阻R两端的电压保持不变
C.使定值电阻R两端的电压成倍数变化
D.每次测量时都要使电路中的电流成倍数变化
B
)A.调节滑动变阻器,使电路中的电流保持不变
B.调节滑动变阻器,使不同的定值电阻R两端的电压保持不变
C.使定值电阻R两端的电压成倍数变化
D.每次测量时都要使电路中的电流成倍数变化
答案
2. B
解析
【分析】
本题考查探究电流与电阻关系的实验，核心是运用控制变量法。实验目的是探究电压一定时电流与电阻的关系，因此必须控制定值电阻两端的电压不变，改变定值电阻的阻值，观察电流的变化。滑动变阻器在实验中的作用是调节自身电阻，从而保持定值电阻两端的电压恒定，据此逐一分析选项即可。
【解析】
探究电流与电阻的关系时，根据控制变量法，需保持定值电阻两端的电压不变，更换不同阻值的定值电阻后，定值电阻两端电压会改变，此时调节滑动变阻器可使定值电阻两端电压恢复至初始值。
选项A：实验需改变电阻观察电流变化，并非保持电流不变，错误；
选项B：符合控制变量法要求，滑动变阻器的作用就是保持定值电阻两端电压不变，正确；
选项C：实验要保持电压不变，而非让电压成倍数变化，错误；
选项D：实验中电流随电阻变化，无需控制电流成倍数变化，错误。
【答案】
B
【知识点】
探究电流与电阻的关系、控制变量法
【点评】
本题为初中物理基础实验题，重点考查控制变量法在探究电流与电阻关系实验中的应用，关键是明确滑动变阻器的作用是保持定值电阻两端电压不变，属于学生需掌握的核心实验知识点。
【难度系数】
0.8
本题考查探究电流与电阻关系的实验，核心是运用控制变量法。实验目的是探究电压一定时电流与电阻的关系，因此必须控制定值电阻两端的电压不变，改变定值电阻的阻值，观察电流的变化。滑动变阻器在实验中的作用是调节自身电阻，从而保持定值电阻两端的电压恒定，据此逐一分析选项即可。
【解析】
探究电流与电阻的关系时，根据控制变量法，需保持定值电阻两端的电压不变，更换不同阻值的定值电阻后，定值电阻两端电压会改变，此时调节滑动变阻器可使定值电阻两端电压恢复至初始值。
选项A：实验需改变电阻观察电流变化，并非保持电流不变，错误；
选项B：符合控制变量法要求，滑动变阻器的作用就是保持定值电阻两端电压不变，正确；
选项C：实验要保持电压不变，而非让电压成倍数变化，错误；
选项D：实验中电流随电阻变化，无需控制电流成倍数变化，错误。
【答案】
B
【知识点】
探究电流与电阻的关系、控制变量法
【点评】
本题为初中物理基础实验题，重点考查控制变量法在探究电流与电阻关系实验中的应用，关键是明确滑动变阻器的作用是保持定值电阻两端电压不变，属于学生需掌握的核心实验知识点。
【难度系数】
0.8

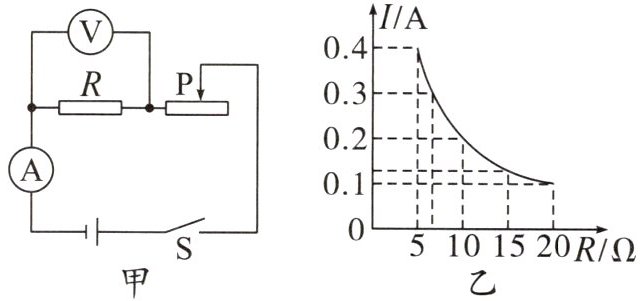

3.探究电流和电阻关系的实验电路如图甲所示，电源电压保持3 V不变，分别将阻值为5 Ω、10 Ω、15 Ω、20 Ω的定值电阻连入电路，按实验要求测得通过各定值电阻的电流，描绘出如图乙所示的图像。下列说法不正确的是（
A.实验中电压表的示数保持2 V不变
B.将定值电阻从10 Ω换成15 Ω时，不用断开开关S
C.由图像可知当导体两端的电压一定时，通过导体的电流与导体的电阻成反比
D.不更换任何器材，可以利用该电路做探究电流与电压关系的实验
B
）A.实验中电压表的示数保持2 V不变
B.将定值电阻从10 Ω换成15 Ω时，不用断开开关S
C.由图像可知当导体两端的电压一定时，通过导体的电流与导体的电阻成反比
D.不更换任何器材，可以利用该电路做探究电流与电压关系的实验
答案
3. B
解析
【分析】
本题是探究电流与电阻关系的实验题，需结合实验控制变量要求、欧姆定律、实验操作注意事项分析各选项：首先明确探究电流与电阻关系时要控制定值电阻两端电压不变，通过图乙数据计算定值电阻两端电压，判断A选项；更换定值电阻时需断开开关，判断B选项；根据图像中电流与电阻的乘积为定值，判断C选项；结合探究电流与电压关系的实验要求，判断D选项。
【解析】
探究电流与电阻关系时，需控制定值电阻两端电压不变。根据图乙，当定值电阻$R=5\Omega$时，电流$I=0.4A$，由欧姆定律得定值电阻两端电压$U=IR=5\Omega×0.4A=2V$，即电压表的示数保持2V不变，故A选项正确；更换定值电阻时，为防止电路短路或损坏元件，必须断开开关S，因此B选项错误；由图乙可知，不同电阻对应的电流与电阻的乘积均为2V（定值），说明导体两端电压一定时，通过导体的电流与导体的电阻成反比，C选项正确；探究电流与电压关系时，需控制电阻不变，改变其两端电压，该电路中有定值电阻，滑动变阻器可调节定值电阻两端电压，因此可以完成该实验，D选项正确。综上，不正确的是B选项。
【答案】
B
【知识点】
探究电流与电阻的关系、欧姆定律、电流与电压电阻的关系
【点评】
本题围绕探究电流与电阻关系的实验展开，考查了实验的控制变量法、操作规范、欧姆定律的应用以及实验拓展，需准确掌握实验要点才能正确判断。
【难度系数】
0.5
本题是探究电流与电阻关系的实验题，需结合实验控制变量要求、欧姆定律、实验操作注意事项分析各选项：首先明确探究电流与电阻关系时要控制定值电阻两端电压不变，通过图乙数据计算定值电阻两端电压，判断A选项；更换定值电阻时需断开开关，判断B选项；根据图像中电流与电阻的乘积为定值，判断C选项；结合探究电流与电压关系的实验要求，判断D选项。
【解析】
探究电流与电阻关系时，需控制定值电阻两端电压不变。根据图乙，当定值电阻$R=5\Omega$时，电流$I=0.4A$，由欧姆定律得定值电阻两端电压$U=IR=5\Omega×0.4A=2V$，即电压表的示数保持2V不变，故A选项正确；更换定值电阻时，为防止电路短路或损坏元件，必须断开开关S，因此B选项错误；由图乙可知，不同电阻对应的电流与电阻的乘积均为2V（定值），说明导体两端电压一定时，通过导体的电流与导体的电阻成反比，C选项正确；探究电流与电压关系时，需控制电阻不变，改变其两端电压，该电路中有定值电阻，滑动变阻器可调节定值电阻两端电压，因此可以完成该实验，D选项正确。综上，不正确的是B选项。
【答案】
B
【知识点】
探究电流与电阻的关系、欧姆定律、电流与电压电阻的关系
【点评】
本题围绕探究电流与电阻关系的实验展开，考查了实验的控制变量法、操作规范、欧姆定律的应用以及实验拓展，需准确掌握实验要点才能正确判断。
【难度系数】
0.5
