8. 如图所示，4块完全相同的正方体方糖，分别按甲、乙两种方式叠放在桌面上，桌面受到的压力分别为$ F_{甲} $、$ F_{乙} $，桌面受到的压强分别为$ p_{甲} $、$ p_{乙} $，则（）

A.$ F_{甲}＞F_{乙} $
B.$ F_{甲}＜F_{乙} $
C.$ p_{甲}=p_{乙} $
D.$ p_{甲}＞p_{乙} $

D 解析:将4块完全相同的正方体方糖,分别按甲、乙两种方式叠放在桌面上,此时甲、乙两图中方糖对地面的压力大小等于方糖的总重力,因此甲、乙两图中方糖对地面的压力大小相等;甲图中受力面积是一块方糖的底面积,乙图中受力面积是两块方糖的底面积,根据 $p=\frac{F}{S}$ 可知,甲图中方糖对地面的压强大于乙图中方糖对地面的压强,故 D 符合题意,ABC 不符合题意。故选 D。

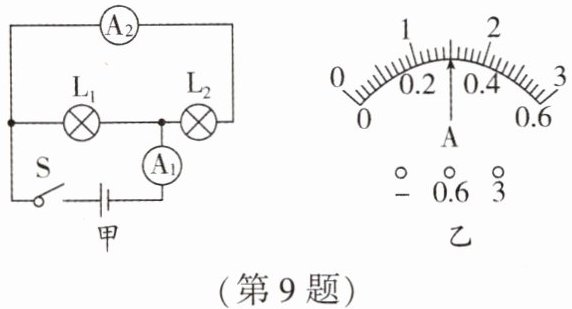

9. ★★★ 如图甲电路,闭合开关S后,两个灯泡都能发光,乙图为电流表$\mathrm{A}_1$指针的位置,如果电流表$\mathrm{A}_2$读数是0.6 A,则下列说法错误的是 ()

A.通过灯泡$\mathrm{L}_1$的电流为0.9 A
B.灯泡$\mathrm{L}_1$和$\mathrm{L}_2$并联
C.电流表$\mathrm{A}_1$一定连接“-”“3”接线柱
D.电流表$\mathrm{A}_1$的读数是0.3 A

D 解析:据图可知,电路是灯泡 L₁ 和 L₂ 并联,电流表 A₁ 测干路电流,电流表 A₂ 测灯泡 L₂ 支路电流,由于干路电流大于支路电流,电流表 A₂ 读数是 0.6 A,则电流表 A₁ 选择大量程,分度值是 0.1 A,读数为 1.5 A,则通过灯泡 L₁ 的电流为 I₁=I-I₂=1.5 A-0.6 A=0.9 A,故 D 错误,符合题意,ABC 正确,不符合题意。故选 D。

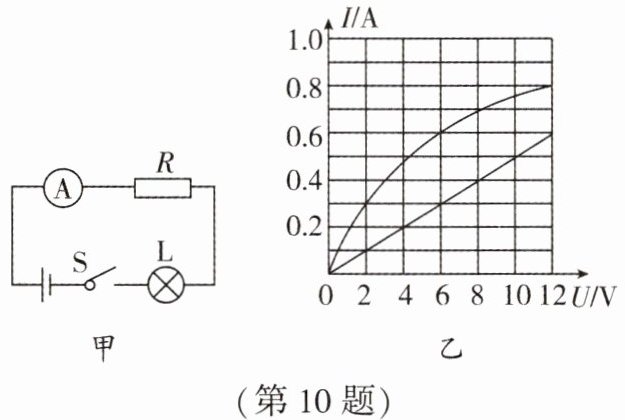

10. 将电阻$ R $和灯泡$ L $接在图甲所示的电路中，电源电压保持不变。图乙为电阻$ R $和灯泡$ L $的$ I-U $图像。闭合开关$ S $，电流表示数为$ 0.3\ \mathrm{A} $，则电源电压和电阻$ R $的大小分别是 （）

A.$ 8\ \mathrm{V},6.67\ \Omega $
B.$ 12\ \mathrm{V},20\ \Omega $
C.$ 8\ \mathrm{V},20\ \Omega $
D.$ 12\ \mathrm{V},10\ \Omega $

C 解析:观察图乙图像,根据定值电阻的图像是一条过原点的直线,可判断乙图中的直线是定值电阻 R 的图像,由图像数据,当定值电阻 R 两端的电压为 4 V 时,对应的电流是 0.2 A,根据 $I=\frac{U}{R}$,则定值电阻 R 的阻值 $R=\frac{U}{I}=\frac{4\ \mathrm{V}}{0.2\ \mathrm{A}}=20\ \Omega$。图甲电路图,闭合开关 S,电阻 R 和灯泡 L 串联,电流表测电路电流,电流表示数为 0.3 A,根据串联电路电流规律,则电阻 R 和灯泡 L 的电流 $I_\mathrm{L}=I_R=I_\mathrm{串}=0.3\ \mathrm{A}$。由图像乙可知,当电路电流是 0.3 A 时,此时灯泡 L 两端的电压 $U_\mathrm{L}=2\ \mathrm{V}$,此时电阻 R 两端的电压 $U_R=6\ \mathrm{V}$,根据串联电路电压规律可得电源电压 $U=U_\mathrm{L}+U_R=2\ \mathrm{V}+6\ \mathrm{V}=8\ \mathrm{V}$,故 ABD 不符合题意,C 符合题意。故选 C。

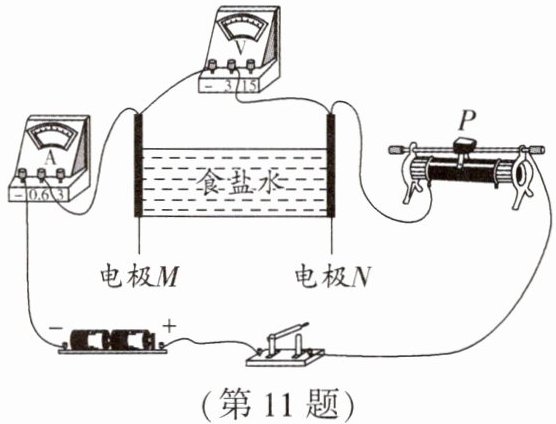

11. (2025·嘉兴南湖月考)小嘉用长方体水槽、一定浓度的食盐水、2节干电池、滑动变阻器、电压表及电流表等器材探究导体电阻与哪些因素有关,实验电路连接如图所示,电极M、N分别固定在水槽左右两侧底部。下列说法错误的是 ()

A.本实验运用的科学方法包括控制变量法和转换法
B.本实验只能通过观察电流表的示数大小来比较导体电阻的大小
C.要探究导体电阻与导体长度的关系,可以改变电极M、N的距离
D.要探究导体电阻与溶液浓度的关系,可以向容器中加入一定量的水,然后舀出一定量食盐水使水面高度与之前相同

B 解析:食盐水溶液的电阻大小可以由电流表示数的大小来判断,采用了转换法;由于导体电阻的影响因素有多个,所以探究导体电阻与某个因素有关时,需要控制其他影响因素不变,故采用了控制变量法,故 A 正确,不符合题意;本实验可以通过观察电流表的示数大小来比较导体电阻的大小,还可以通过观察电压表的示数大小来比较导体电阻的大小,故 B 错误,符合题意;由于改变电极 M、N 的距离,改变了导体的长度,食盐水的密度和横截面积都没变,所以可以探究导体电阻与导体长度的关系,故 C 正确,不符合题意;向容器中加入一定量的水,并调整水面高度不变,食盐水的浓度发生变化,所以可以探究导体电阻与溶液浓度的关系,故 D 正确,不符合题意。故选 B。

12. ★★★ 读“水循环示意图”,关于图中水循环各环节的说法,正确的是 ()

A.南水北调工程主要是对⑥的影响
B.沿海地区的台风主要改变了③
C.人工增雨会改变④的时空分布
D.水分子之间的空隙在环节②中变大

C 解析:读图可知,①为水汽输送,②④为降水,③为蒸发,⑤为地表径流,⑥为地下径流。南水北调工程主要是对⑤地表径流的影响,A 错误;沿海地区的台风主要改变了①水汽输送,B 错误;人工增雨会改变④降水的时空分布,C 正确;水分子之间的空隙在环节②降水中变小,故 D 错误。故选 C。
