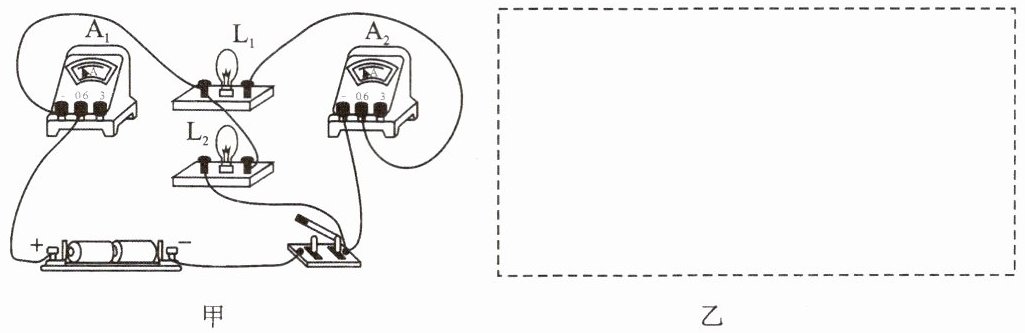

10. 在如图所示的电路中，闭合开关后，电流表$\mathrm{A}_1$的示数为0.5 A，电流表$\mathrm{A}_2$的示数为0.32 A。

(1)请在虚线框中画出相应的电路图。
(2)通过小灯泡$\mathrm{L}_1$的电流是A，通过小灯泡$\mathrm{L}_2$的电流是A。

(1)
(2)0.32 0.18

【分析】
首先观察甲图的实物连接，判断电路为并联电路：电流表$\mathrm{A}_1$在干路，测量整个电路的总电流；电流表$\mathrm{A}_2$与小灯泡$\mathrm{L}_1$串联，测量通过$\mathrm{L}_1$的电流。根据并联电路的电流规律：干路电流等于各支路电流之和，即$I = I_1 + I_2$，由此可计算通过$\mathrm{L}_2$的电流。
【解析】
(1) 画电路图时，先梳理实物连接的逻辑：电源正极→电流表$\mathrm{A}_1$→分支路，一条支路为$\mathrm{L}_2$，另一条支路为$\mathrm{L}_1$和$\mathrm{A}_2$→汇合后→开关→电源负极，对应电路图如参考答案所示。
(2) 由电流表测量对象可知，通过$\mathrm{L}_1$的电流等于$\mathrm{A}_2$的示数，即$I_1 = 0.32\ \mathrm{A}$；干路电流等于$\mathrm{A}_1$的示数，即$I = 0.5\ \mathrm{A}$，根据并联电路电流规律，通过$\mathrm{L}_2$的电流$I_2 = I - I_1 = 0.5\ \mathrm{A} - 0.32\ \mathrm{A} = 0.18\ \mathrm{A}$。
【答案】
(1)
(2)0.32；0.18
【知识点】
并联电路电流规律；电流表的使用
【点评】
本题考查并联电路的电流规律及电流表测量对象的判断，属于基础题型，需准确分析电路连接方式和电流表的位置，再运用电流规律计算，难度较低。
【难度系数】
0.7

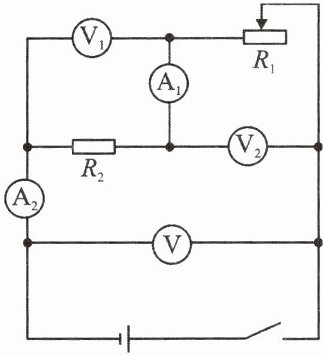

11.如图,电阻器$R_2$和滑动变阻器$R_1$的连接方式是联,电流表$A_1$和$A_2$通过的电流（选填“相等”或“不相等”）。电压表V测量两端的电压,示数为$U$;电压表$V_1$测量两端的电压,示数为$U_1$;电压表$V_2$测量两端的电压,示数为$U_2$,则$U$、$U_1$、$U_2$之间的等量关系式为。

11.串 相等 电源 $R_2$ $R_1$ $U=U_1+U_2$

【分析】要判断电阻的连接方式，需观察电流路径是否唯一：电流从电源正极出发，经电流表A₂、电阻R₂、电流表A₁、滑动变阻器R₁、开关回到电源负极，仅一条电流路径，故为串联；串联电路的电流处处相等，因此电流表A₁和A₂通过的电流相等；判断电压表测量对象时，看电压表并联的用电器两端：电压表V并联在电源两端，测电源电压；电压表V₁并联在R₂两端，测R₂电压；电压表V₂并联在R₁两端，测R₁电压；根据串联电路电压规律，总电压等于各部分电压之和，可推导U、U₁、U₂的关系。
【解析】1. 串并联判断：电流只有一条路径，因此R₁与R₂串联；2. 电流特点：串联电路中电流处处相等，故A₁和A₂的电流相等；3. 电压表测量对象：V并联在电源两端，测电源电压；V₁并联在R₂两端，测R₂电压；V₂并联在R₁两端，测R₁电压；4. 电压关系：串联电路总电压等于各用电器两端电压之和，因此U=U₁+U₂。
【答案】串；相等；电源；R₂；R₁；U=U₁+U₂
【知识点】串联电路特点；电流表与电压表的使用
【点评】本题是初中电学的基础题型，考察串并联电路的判断、电流表的电流规律、电压表的测量对象以及串联电路的电压规律，需掌握电表的正确使用方法和串联电路的基本规律。
【难度系数】0.7

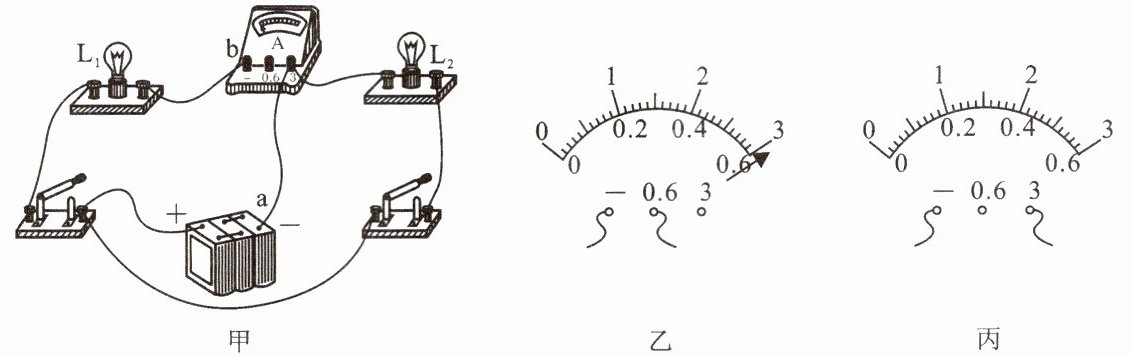

12. 小明用如图甲所示的电路来测量通过灯泡$\mathrm{L}_1$的电流。

(1)在图甲中,电流表连接的错误是。
(2)现要测灯泡$\mathrm{L}_2$的电流,但只允许变动原图中一根导线的一个端点的接线位置,应如何改动?。
(3)他在使用电流表测量通过某一灯泡的电流的实验中,闭合开关后,发现电流表的指针偏转到图乙所示的位置,于是他立即断开开关,则:
①测量时产生这种现象的原因是。
②他为了完成实验,下一步应该采取的措施是。
(4)改正错误后,他再闭合开关,发现指针的读数是0.9 A,请你在图丙中画出指针的位置。

12.(1)电流表的正、负接线柱接反了
(2)将导线a改接到电流表的“－”接线柱
(3)①电流表所选量程太小 ②断开开关,将电流表改接大量程
(4)

【分析】
要解决本题，需掌握电流表的使用规则：电流从正接线柱流入、负接线柱流出，被测电流不能超过量程，需串联在电路中。(1)观察甲图中电流表的接线方向判断错误；(2)测L₂电流需让电流表串联在L₂支路，调整导线接线；(3)图乙指针偏出量程，分析量程选择问题；(4)根据0~3A量程的分度值确定0.9A的指针位置。
【解析】
(1) 电流表正确使用要求电流从正接线柱流入、负接线柱流出。图甲中电流从电流表负接线柱流入、正接线柱流出，因此错误是电流表的正、负接线柱接反了。
(2) 要测量L₂的电流，需将电流表串联在L₂支路，将导线a（原连接电源正极与电流表负接线柱）改接到电流表的“－”接线柱，使电流从电流表正接线柱流入、负接线柱流出，串联在L₂支路。
(3) ①图乙中电流表选用0~0.6A量程，指针偏转到量程外，说明被测电流超过所选量程，即电流表所选量程太小；②为完成实验，应断开开关，换用0~3A的大量程进行测量。
(4) 电流表使用0~3A量程时，分度值为0.1A，0.9A对应刻度盘上0刻度后第9个小格的位置，在图丙（接3A量程）中，指针画在0.9A处。
【答案】
12.(1)电流表的正、负接线柱接反了
(2)将导线a改接到电流表的“－”接线柱
(3)①电流表所选量程太小；②断开开关，将电流表改接大量程
(4)
【知识点】
电流表的使用、电路连接、电流表读数
【点评】
本题围绕电流表的正确使用展开，涵盖接线柱连接、量程选择、电路改动等基础知识点，是电学实验的核心内容，需熟练掌握电流表的使用规则。
【难度系数】
0.4
