1.如图所示,在探究串联电路中用电器两端的电压与电源两端电压的关系的实验中,用电压表测得$U_1=3\ \mathrm{V},U_2=3\ \mathrm{V},U=6\ \mathrm{V}$,在表格中记录数据后,下一步应该做的是 (
A.整理器材,分析数据,得出结论
B.改变电源电压,再测出几组电压
C.对换$L_1$和$L_2$的位置,再测出一组电压
D.换用不同规格的小灯泡,再测出几组电压
D
)A.整理器材,分析数据,得出结论
B.改变电源电压,再测出几组电压
C.对换$L_1$和$L_2$的位置,再测出一组电压
D.换用不同规格的小灯泡,再测出几组电压
答案
1.D
2.在如图所示的电路中，电源电压是6 V，电压表示数是2 V，电压表测的是灯
L₂
两端的电压，灯L₁两端的电压为4
V。答案
2.$\mathrm{L}_2$ 4

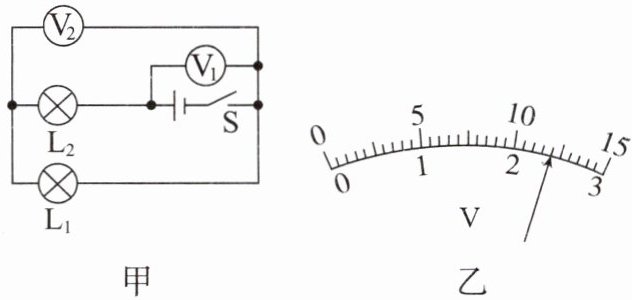

3.(多选)如图甲所示，闭合开关后两个电压表V₁和V₂的指针偏转角度相同，位置如图乙所示，下列说法正确的是（
A.灯泡L₂两端电压为9.6 V
B.灯泡L₁两端电压为2.4 V
C.若灯泡L₁灯丝烧断，则电压表V₂示数变小
D.若灯泡L₂发生短路，则灯泡L₁两端电压为12 V
ABD
）A.灯泡L₂两端电压为9.6 V
B.灯泡L₁两端电压为2.4 V
C.若灯泡L₁灯丝烧断，则电压表V₂示数变小
D.若灯泡L₂发生短路，则灯泡L₁两端电压为12 V
答案
3.ABD
4.如图所示的电路中，若闭合开关S，电压表的示数为3 V，电流表A₁的示数为0.5 A，电流表A₂的示数为0.2 A，则灯L₂两端的电压为
3
V，通过灯L₁的电流为0.3
A。答案
4.3 0.3
